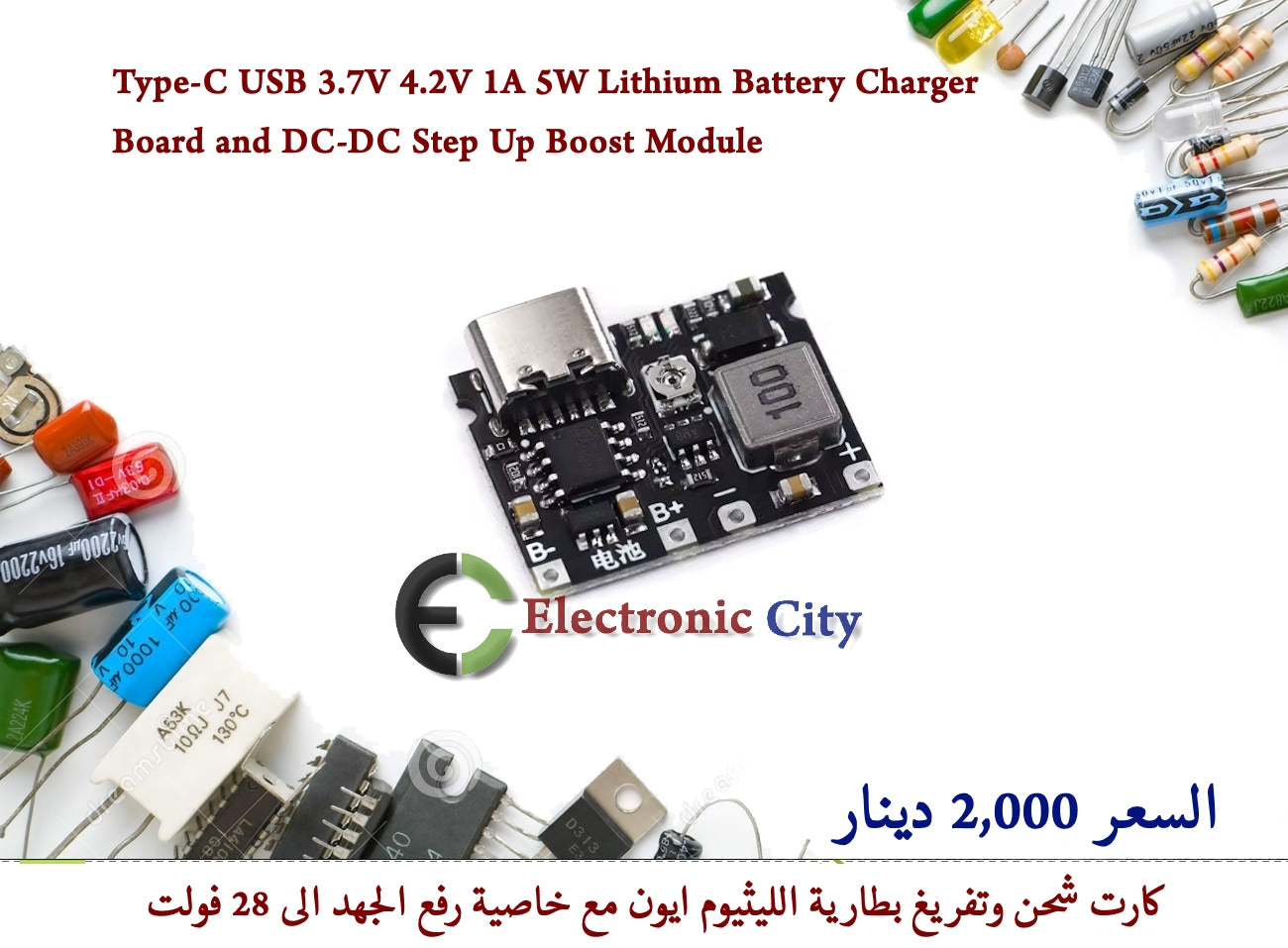

Type-C USB 3.7V 4.2V 1A 5W Lithium Battery Charger Board and DC-DC Step Up Boost Module #G1 012712

Type-C USB 3.7V 4.2V 1A 5W Lithium Battery Charger Board and DC-DC Step Up Boost Module

لوحة شاحن بطارية الليثيوم TP4056 المتكاملة مع وحدة تعزيز الجهد DC-DC هي جزء شائع ومفيد للمشاريع .

توفر هذه الوحدة حلاً شاملاً لشحن بطاريات الليثيوم أيون بجهد 3.7 فولت (جهد شحن كامل 4.2 فولت) مع القدرة على رفع الجهد الناتج لتشغيل تطبيقات أخرى.

الميزات والمواصفات

تجمع هذه اللوحة بين وظيفتين رئيسيتين: دائرة شحن خطية تعتمد على شريحة TP4056، ووحدة تعزيز جهد DC-DC باستخدام شريحة  MT3608.

    منفذ الشحن: تحتوي على منفذ Type-C USB للإدخال، مما يتيح استخدام شواحن الهواتف الذكية الحديثة (بجهد 5 فولت) كمصدر طاقة.

    جهد وتيار الشحن:

        جهد الإدخال: 4.5 إلى 8 فولت تيار مستمر.

        جهد الشحن: 4.2 فولت (مناسب لبطاريات الليثيوم 3.7 فولت).

        تيار الشحن: يصل إلى 1 أمبير كحد أقصى (يمكن تعديله في بعض الإصدارات).

    وظيفة التعزيز (Boost):

        جهد الخرج: قابل للتعديل من 4.3 إلى 27 فولت تيار مستمر (يمكن ضبطه باستخدام مقياس جهد صغير على اللوحة).

        تيار التفريغ/الخرج: الحد الأقصى للتيار هو 2 أمبير (يختلف حسب جهد الخرج، فمثلاً عند 5 فولت يكون 1.4 أمبير، وعند 9 فولت يكون 0.8 أمبير).

    الحماية: تتضمن ميزات أمان مدمجة مثل الحماية من الشحن الزائد وقصر الدائرة والحماية من التفريغ الزائد.

    المؤشرات: تحتوي على مؤشرات LED (عادةً أحمر للشحن، وأخضر للاكتمال) لتوضيح حالة الشحن.
