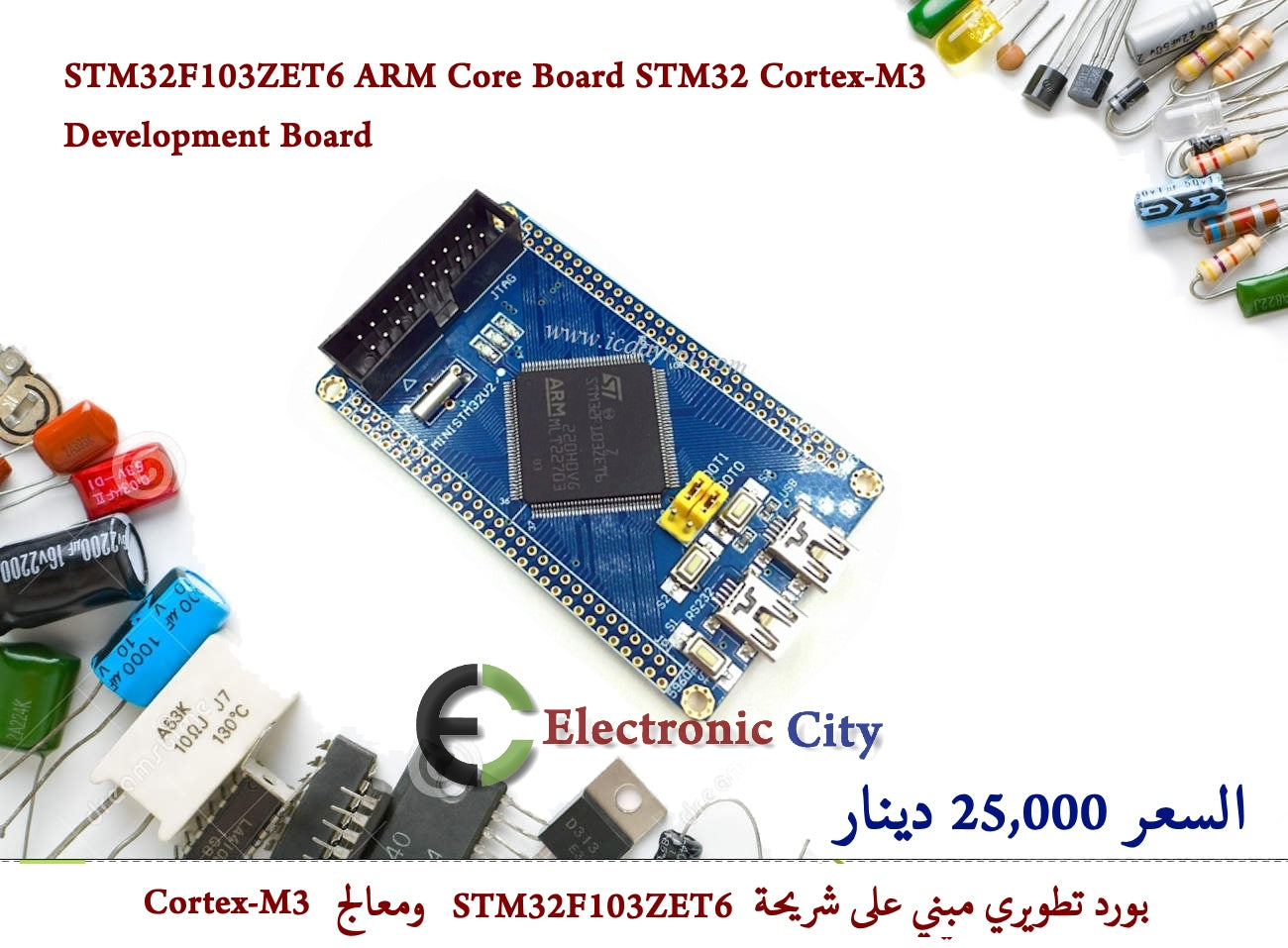

STM32F103ZET6 ARM Core Board STM32 Cortex-M3 Development Board #V12 012727

STM32F103ZET6 ARM Core Board STM32 Cortex-M3 Development Board

هو متحكم دقيق (Microcontroller) عالي الأداء من سلسلة STM32F1 التي تنتجها شركة STMicroelectronics. يعتمد على نواة Arm® Cortex®-M3 ذات الـ 32 بت، والتي تعمل بتردد يصل إلى 72 ميجاهرتز. يتميز هذا المتحكم باستهلاك منخفض للطاقة وموارد طرفية غنية، مما يجعله مناسباً لمجموعة واسعة من التطبيقات الصناعية والطبية والاستهلاكية.

المواصفات الرئيسية
يتميز المتحكم بالمواصفات التقنية التالية:

الخاصية                                       القيمة
المعالج (النواة)                    Arm® Cortex®-M3 (32 بت)
أقصى تردد                       72   ميجاهرتز
ذاكرة الفلاش (Flash)                     512 كيلوبايت
ذاكرة الوصول العشوائي (SRAM)    64 كيلوبايت
عدد منافذ الإدخال/الإخراج (I/O)    112
نطاق جهد التشغيل          2.0 فولت إلى 3.6 فولت
واجهات الاتصال                     CANbus, I2C (x2), SPI (x3), USART, USB, SDIO, IrDA, LIN
محولات البيانات              3  وحدات ADC (محول تناظري إلى رقمي) بدقة 12 بت؛ 2 وحدة DAC (محول رقمي إلى تناظري) بدقة 12 بت
المؤقتات (Timers)                ما يصل إلى 11 مؤقتاً
نوع الحزمة                           144-LQFP

الميزات والتطبيقات

    الأداء العالي: يتيح التردد العالي للنواة Arm Cortex-M3 إمكانات معالجة سريعة وفعالة للمهام المعقدة.
    تعدد الاستخدامات: تشمل الأجهزة الطرفية الغنية مجموعة واسعة من الواجهات، مما يضمن اتصالاً سلساً مع الأجهزة الخارجية.
    كفاءة الطاقة: يتضمن أوضاعاً متعددة لتوفير الطاقة (وضع السكون، وضع التوقف، وضع الاستعداد) لتصميم تطبيقات منخفضة الاستهلاك.
    التطبيقات الشائعة: يستخدم على نطاق واسع في أنظمة التحكم الصناعي، والمعدات الطبية، وإلكترونيات السيارات، وأجهزة الكمبيوتر الطرفية، وأنظمة تحديد المواقع (GPS)، وأنظمة الإنذار.
