ST-Link V2 Mini STM8 STM32 Programmer #K5 11044

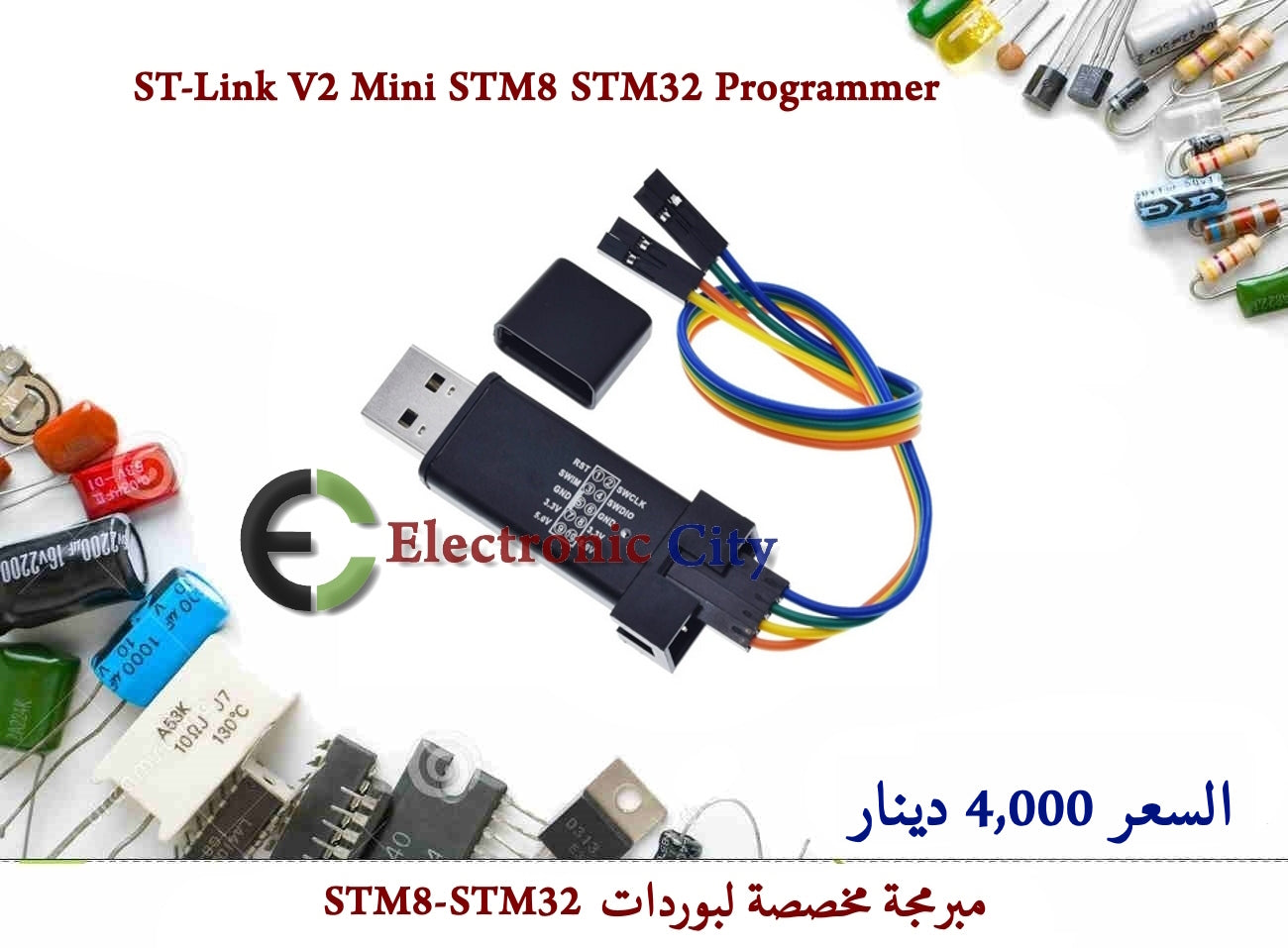

ST-Link V2 Mini STM8 STM32 Programmer

جهاز ST-Link V2 Mini هو مبرمج ومصحح أخطاء (Debugger) صغير الحجم، يُستخدم لرفع الكود البرمجي على ميكروكنترولر من عائلتي STM32 و STM8. يأتي في هيكل معدني يشبه "الفلاش ميموري" وهو أداة أساسية لأي مطور يعمل مع شرائح شركة STMicroelectronics.

المواصفات التقنية الرئيسية

• دعم العائلات: يدعم رقائق STM32 (32 بت) عبر واجهة SWD، ورقائق STM8 (8 بت) عبر واجهة SWIM.
• الجهد الكهربائي: يوفر طاقة مخرجة بجهد 3.3 فولت و 5 فولت لتشغيل اللوحة المستهدفة مباشرة من المبرمج.
• الحماية: مزود بفيوز داخلي (Self-recovery fuse) بقدرة 500 مللي أمبير لحماية منفذ الـ USB في حاسوبك من أي التماس كهربائي (Short Circuit).
• المؤشرات: يحتوي على إضاءة LED ثنائية اللون لتوضيح حالة الاتصال ونقل البيانات.

التوافق مع البرامج (Software)

يعمل المبرمج بسلاسة مع أشهر بيئات التطوير:

• STM32CubeIDE و STM32CubeProgrammer (الأدوات الرسمية).
• Keil MDK و IAR EWARM.
• ST-LINK Utility لتحديث "الفيرموير" الخاص بالمبرمج نفسه.

طريقة التوصيل (Pinout)

يتم التوصيل عادةً عبر 4 أسلاك فقط، وتكون الوظائف مكتوبة على جسم الجهاز:

1. لـ STM32: (3.3V, GND, SWDIO, SWCLK).
2. لـ STM8: (TVCC, GND, SWIM, RESET).
