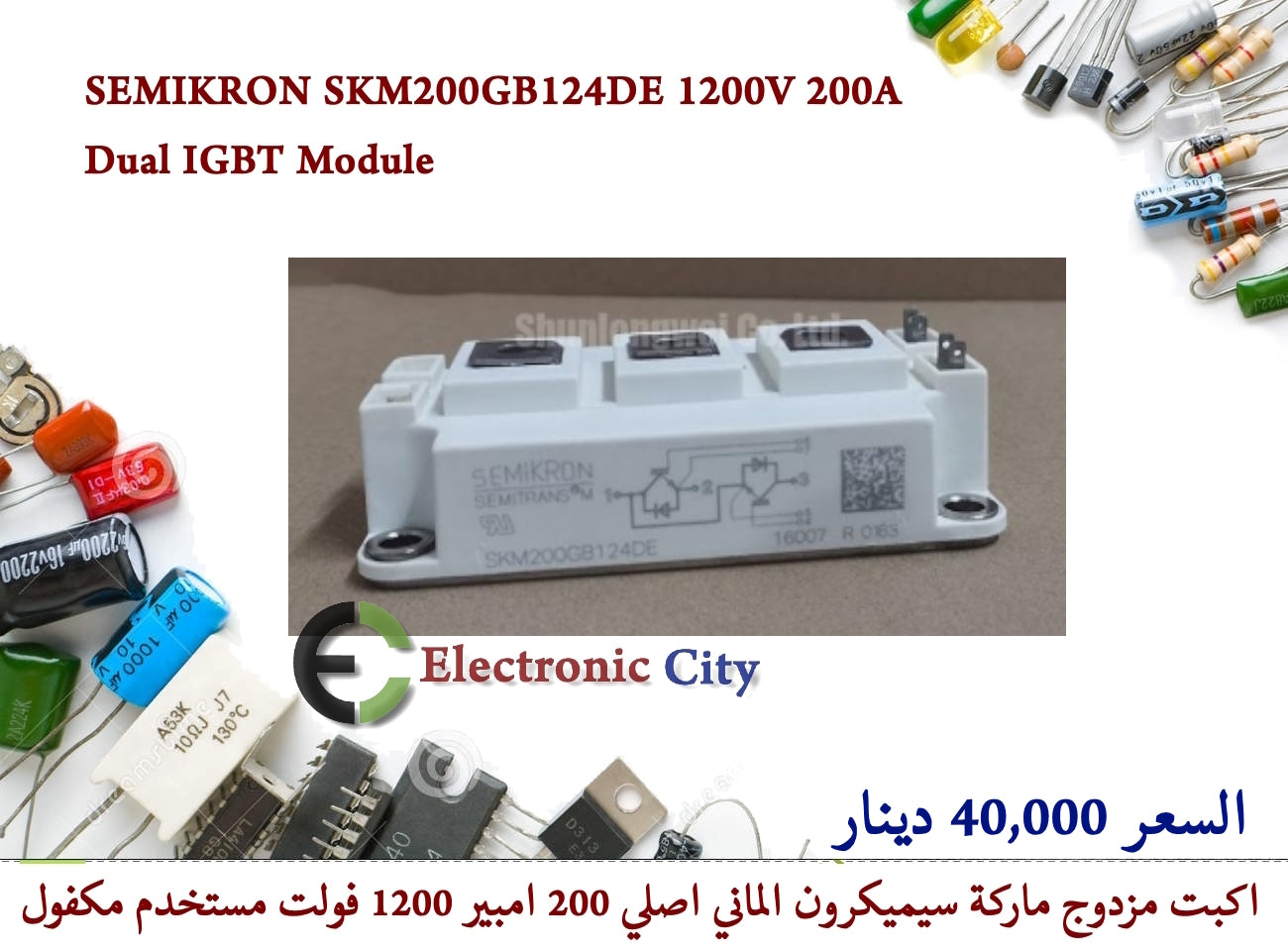

SEMIKRON SKM200GB124DE 1200V 200A Dual IGBT Module

SEMIKRON SKM200GB124DE 1200V 200A Dual IGBT Module

جهاز SEMIKRON SKM200GB124DE هو وحدة ترانزستور (IGBT) مزدوجة بنظام (Half-Bridge) من إنتاج شركة Semikron الألمانية، وتعتبر من أكثر الوحدات موثوقية في السوق الصناعية بفضل تقنيات التصنيع المتقدمة.

المواصفات الفنية الرئيسية:

أقصى جهد مجمع-باعث (VCES): يصل إلى 1200 فولت.

تيار المجمع المستمر (IC): يبلغ 200 أمبير (عند درجة حرارة هيكل 80 درجة مئوية).

التقنية المستخدمة: تعتمد على جيل Fast Trench IGBT مع صمامات ثنائية (CAL Diodes) من الجيل الرابع، مما يقلل بشكل كبير من فقدان الطاقة أثناء التبديل.

تبديد الطاقة الكلي (Ptot): يصل إلى 1250 واط لكل ترانزستور.

جهد العزل: معزولة كهربائياً حتى 2500 فولت.

المميزات: تحتوي على مقاومة بوابة (Gate Resistor) مدمجة، وتتميز بقدرة عالية على تحمل دوائر القصر (Short Circuit).

الاستخدامات الشائعة:

تُعد هذه الوحدة خياراً مثالياً للتطبيقات التي تتطلب تبديلاً سريعاً وكفاءة عالية، مثل:

عاكسات التيار (Inverters): للمحركات التي تصل قدرتها إلى 75 كيلو واط.

مزودات الطاقة (UPS): لضمان استقرار التيار في الأنظمة الحساسة.

آلات اللحام الإلكترونية: التي تعمل بترددات تبديل تصل إلى 20 كيلو هرتز.

أنظمة الطاقة المتجددة: مثل عاكسات الطاقة الشمسية وطاقة الرياح.
