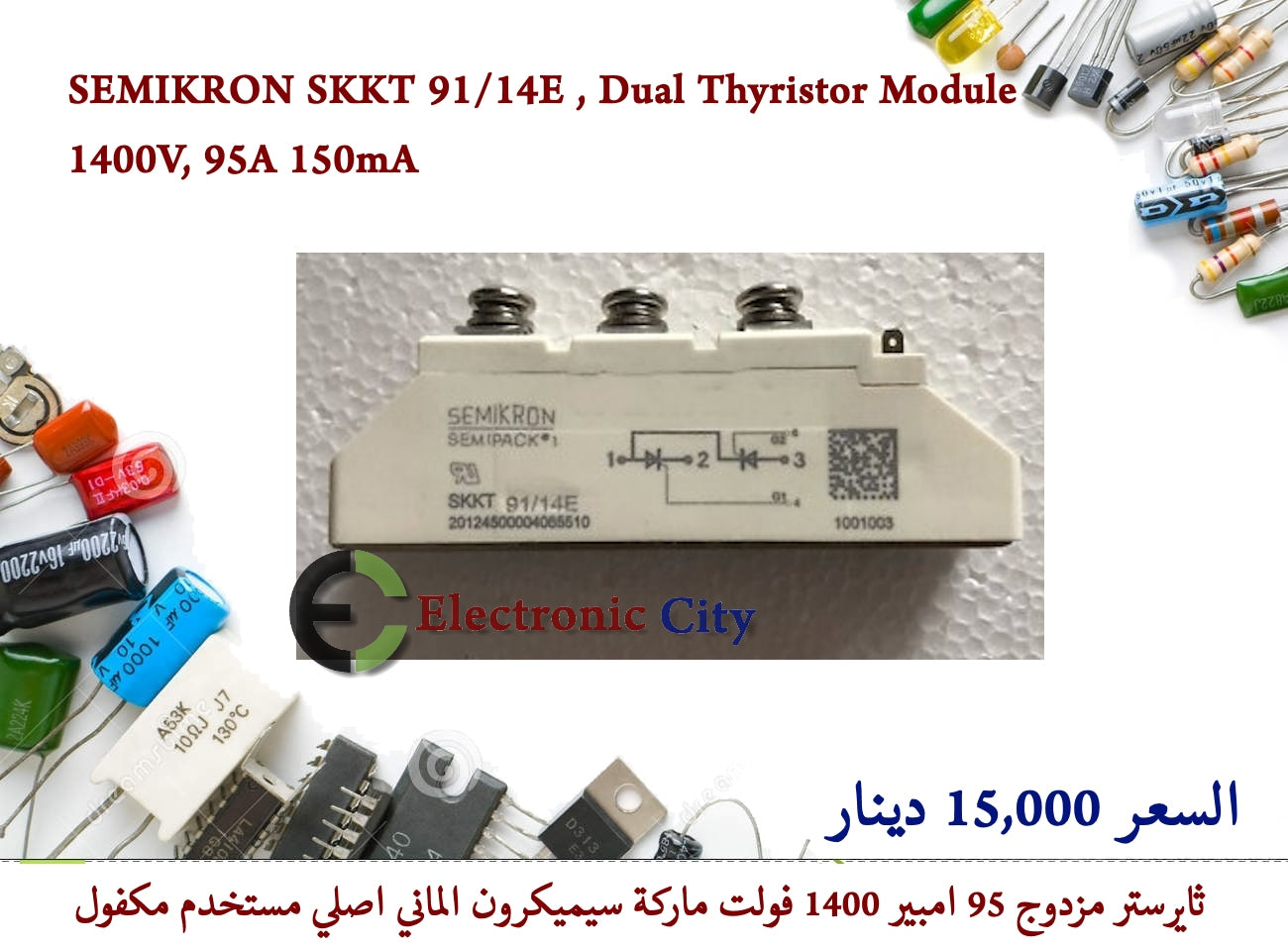

SEMIKRON SKKT 91-14E , Dual Thyristor Module 1400V, 95A 150mA

SEMIKRON SKKT 9114E , Dual Thyristor Module 1400V, 95A 150mA

تعتبر وحدة Semikron SKKT 91/14E من الوحدات القوية والشهيرة في عالم إلكترونيات القدرة، وهي عبارة عن "موديول ثايرستور" مزدوج (Dual Thyristor Module) يُستخدم للتحكم في الأحمال الكهربائية الكبيرة.

1. المواصفات الفنية الأساسية

    التيار الاسمي (ITAV): يتحمل تياراً مستمراً يصل إلى 95 أمبير (عند درجة حرارة هيكل 85 درجة مئوية).
    أقصى جهد عكسي (VRRM): يتحمل جهداً يصل إلى 1400 فولت.
    نوع الهيكل: تُصنف ضمن حزمة SEMIPACK 1 القياسية، مما يسهل عملية تركيبها على المبردات الحرارية (Heatsinks).
    تيار الاندفاع (ITSM): يمكنها تحمل تيار لحظي (Surge) يصل إلى 1750 أمبير.
    درجة حرارة التشغيل: تعمل حتى درجة حرارة وصلة قصوى تصل إلى 125 درجة مئوية.

2. الاستخدامات الشائعة
تُستخدم هذه الوحدة بشكل واسع في التطبيقات الصناعية التي تتطلب تحكماً دقيقاً في الطاقة، مثل:

    التحكم في محركات التيار المستمر (DC Motor Control): خاصة في الآلات الصناعية.
    بادئات التشغيل الناعمة (Soft Starters): لمحركات التيار المتردد (AC).
    منظمات الحرارة: في الأفران الصناعية وعمليات التصنيع الكيميائي.
    أجهزة اللحام الكهربائي: لتنظيم تيار اللحام.
    أنظمة الإضاءة المسرحية: للتحكم في شدة الإضاءة الكبيرة (Dimming).

3. التوصيلات والبناء
تتكون الوحدة من اثنين من الثايرستورات (SCRs) المتصلة على التوالي داخل قالب واحد، مما يقلل من المساحة المطلوبة للتركيب ويوفر عزلاً كهربائياً ممتازاً عن المبرد الحراري.
