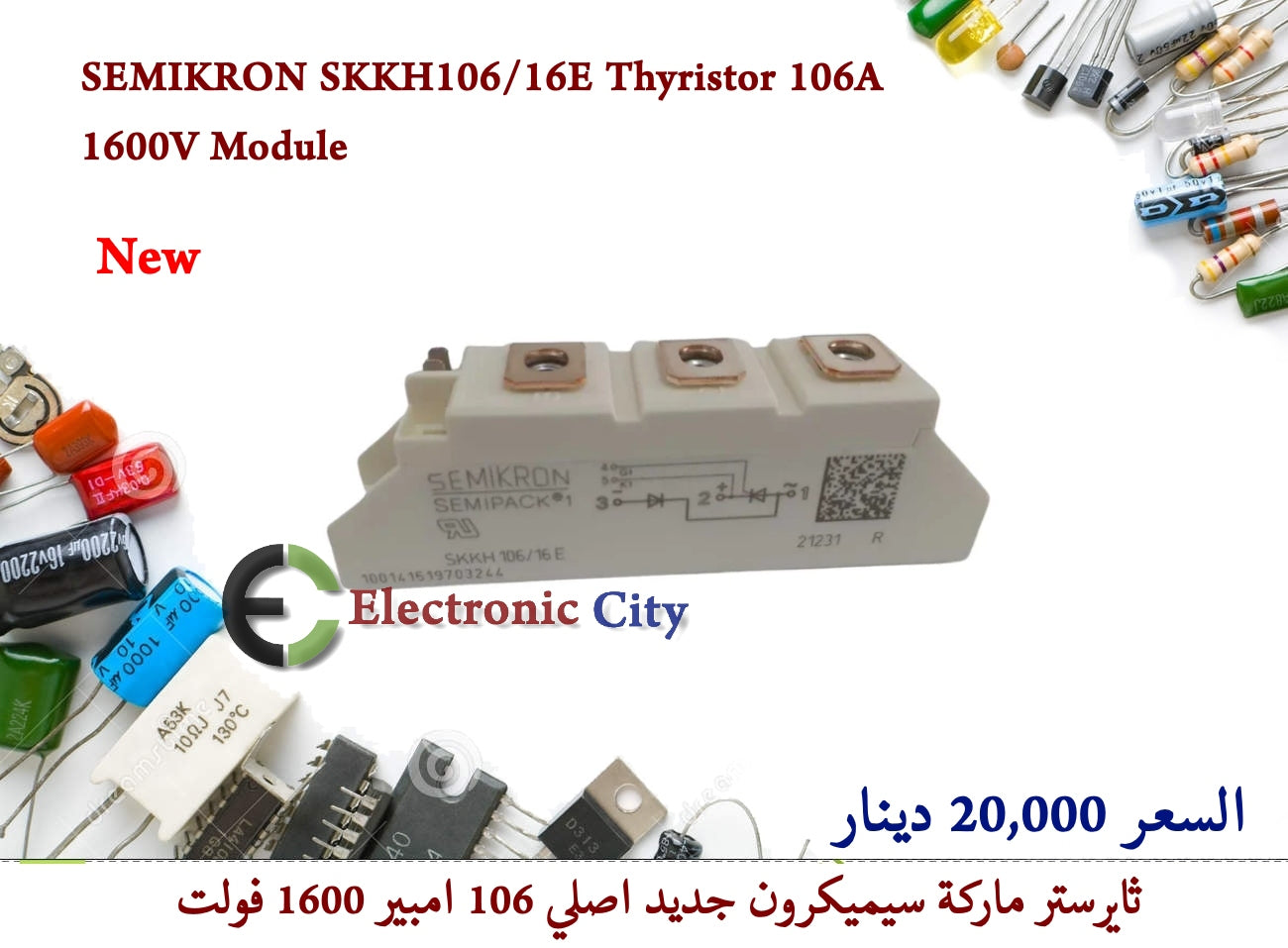

SEMIKRON SKKH106 16E Thyristor 106A 1600V Module (New 662517 )

SEMIKRON SKKH106 16E Thyristor 106A 1600V Module

تعتبر وحدة Semikron SKKH 106/16 E من الوحدات الكلاسيكية والأكثر شهرة في دوائر القدرة، وهي عبارة عن وحدة "ثايرستور وديود" (Thyristor/Diode Module) متصلة على التوالي (Phase Leg)، حيث تستخدم للتحكم في نصف الموجة أو كجزء من جسر تقويم كامل.

المواصفات الفنية الأساسية:

• الجهد الأقصى : يتحمل حتى 1600 فولت (مناسب جداً للعمل مع خطوط 380V و 480V AC).
• التيار المستمر : يصل إلى 106 أمبير (عند درجة حرارة هيكل
• التيار الفعال : يتحمل حتى 180 أمبير.
• تيار التقدح : يحتاج إلى نبضة تيار بقوة 150 مللي أمبير لتفعيل الثايرستور.
• التيار اللحظي : يتحمل نبضات مفاجئة تصل إلى 2250 أمبير (لمدة 10 مللي ثانية).

المميزات التقنية:

• تكنولوجيا SEMIPACK 1: تصميم هيكلي قياسي عالمي يسهل عملية الاستبدال والصيانة.
• نقل حراري فائق: تعتمد على قاعدة معدنية معزولة حرارياً، مما يسمح بتركيبها مباشرة على المبردات (Heatsinks) دون خوف من التماس الكهربائي.
• الاعتمادية العالية: معروفة بقدرتها على العمل المستمر في ظروف صناعية صعبة (Heavy Duty).

التطبيقات الأكثر شيوعاً:

1. التحكم في المحركات (DC Motor Control): لتنظيم سرعة محركات التيار المستمر الكبيرة.
2. أجهزة التقويم المحكومة (Rectifiers): لتحويل التيار المتردد إلى مستمر مع إمكانية التحكم في الجهد الخارج.
3. التحكم في الإضاءة والتدفئة: تستخدم كمفتاح إلكتروني للتحكم في شدة السخانات الصناعية.
4. شواحن البطاريات الصناعية: في أنظمة الـ Forklifts والـ UPS الكبيرة.

نصيحة فنية:

بما أن هذا الموديل يحتوي على ثايرستور واحد وديود واحد، تأكد من اتجاه التوصيل الصحيح (الأنود والكاثود) حسب المخطط المطبوع على واجهة القطعة، حيث أن عكس التوصيل قد يؤدي لتلف الدائرة فوراً.
