R307 Finger Touch Function Optical fingerprint Module #U2 X13082

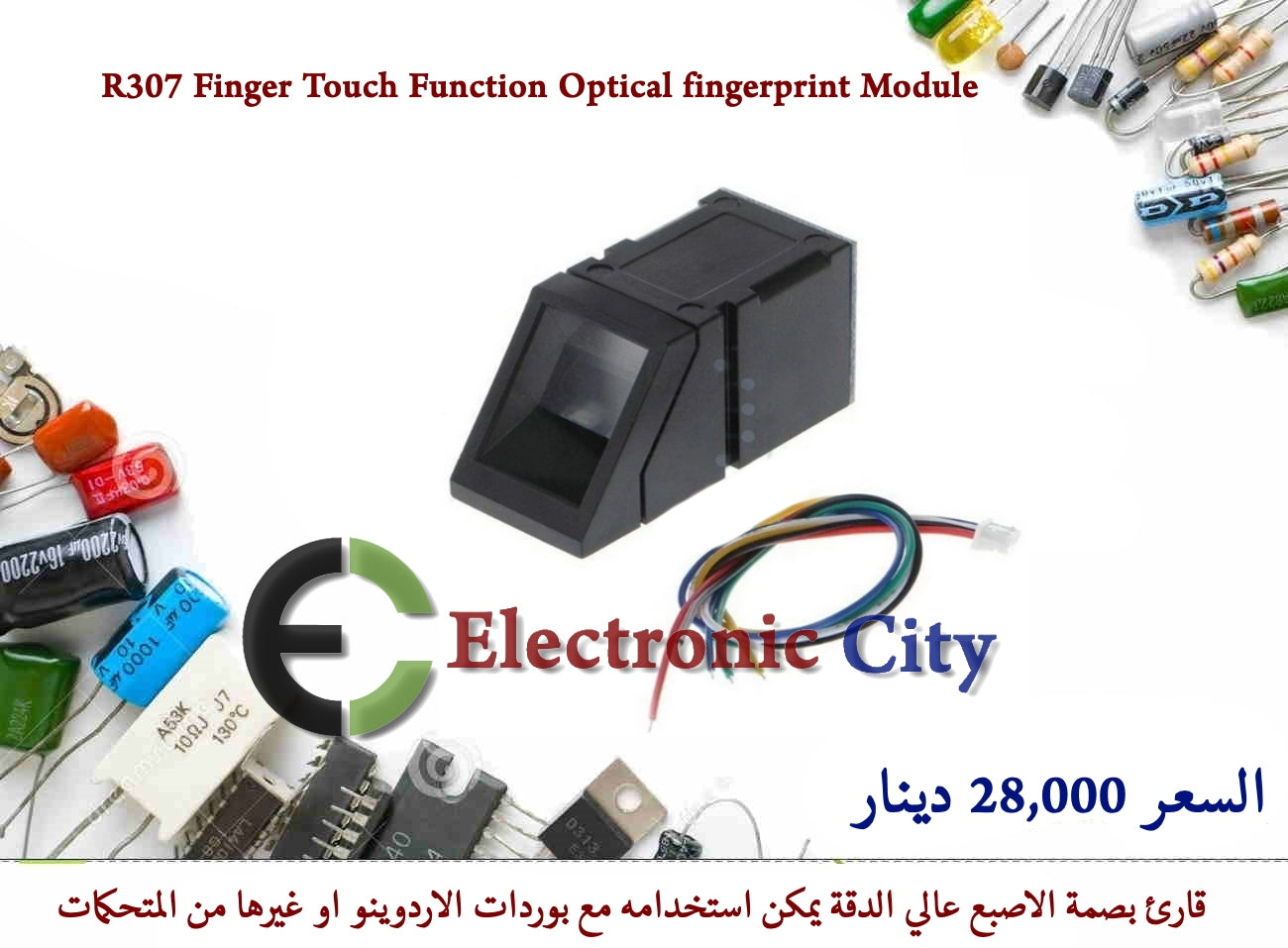

R307 Finger Touch Function Optical fingerprint Module

تتميز وحدة بصمة الإصبع الضوئية R307 بخاصية المستشعر اللمسي (Finger Induction)، وهي ميزة ذكية تسمح للوحدة "بالاستيقاظ" بمجرد وضع الإصبع عليها، مما يوفر الكثير من استهلاك الطاقة.

إليك أهم التفاصيل حول هذه الوظيفة وكيفية عملها:

كيفية عمل وظيفة اللمس (Touch Function)

• دبوس اللمس (Pin 6/5): يحتوي الموصل عادةً على دبوس مخصص يسمى TOUCH (أو تختلف تسميته حسب الإصدار). هذا الدبوس يعطي إشارة Active Low (أي ينخفض الجهد فيه إلى 0 فولت) عند ملامسة الإصبع للمستشعر.
• توفير الطاقة: بدلاً من إبقاء الحساس الضوئي والمعالج يعملان باستمرار (مما يستهلك طاقة كبيرة)، يمكنك إبقاء النظام في وضع "النوم". بمجرد لمس الحساس، يرسل هذا الدبوس إشارة للمتحكم (مثل Arduino) ليقوم بتشغيل الوحدة والبدء في مطابقة البصمة.
• استهلاك ضئيل: تستهلك دائرة اللمس تياراً بسيطاً جداً في وضع الاستعداد (أقل من 5 ميكرو أمبير).

ترتيب الأسلاك (Pinout)

تأتي الوحدة غالباً بموصل ذو 6 أسلاك:

1. VCC: توصيل الطاقة (5 فولت).
2. GND: الأرضي.
3. TX: إرسال البيانات (يوصل بـ RX في المتحكم).
4. RX: استقبال البيانات (يوصل بـ TX في المتحكم).
5. TOUCH: مخرج إشارة اللمس (لتفعيل وضع الاستيقاظ).
6. 3.3V: مصدر طاقة بديل (في بعض الموديلات).

المواصفات التقنية السريعة

• سعة التخزين: تصل إلى 1000 بصمة.
• سرعة القراءة: سريعة جداً، أقل من 0.3 ثانية لإدخال الصورة.
• واجهة التوصيل: تدعم UART (البروتوكول التسلسلي) و USB 1.1.
• الدقة: 500 DPI.

لماذا تستخدم هذه الميزة؟

إذا كنت تصمم مشروعاً يعمل بالبطارية (مثل قفل باب ذكي)، فإن استخدام وظيفة اللمس أمر ضروري جداً لضمان عدم نفاد البطارية في وقت قصير، حيث تظل الوحدة مطفأة تماماً ولا تعمل إلا عند الحاجة الفعلية.

يتوفر بسعر 28,000 دينار
