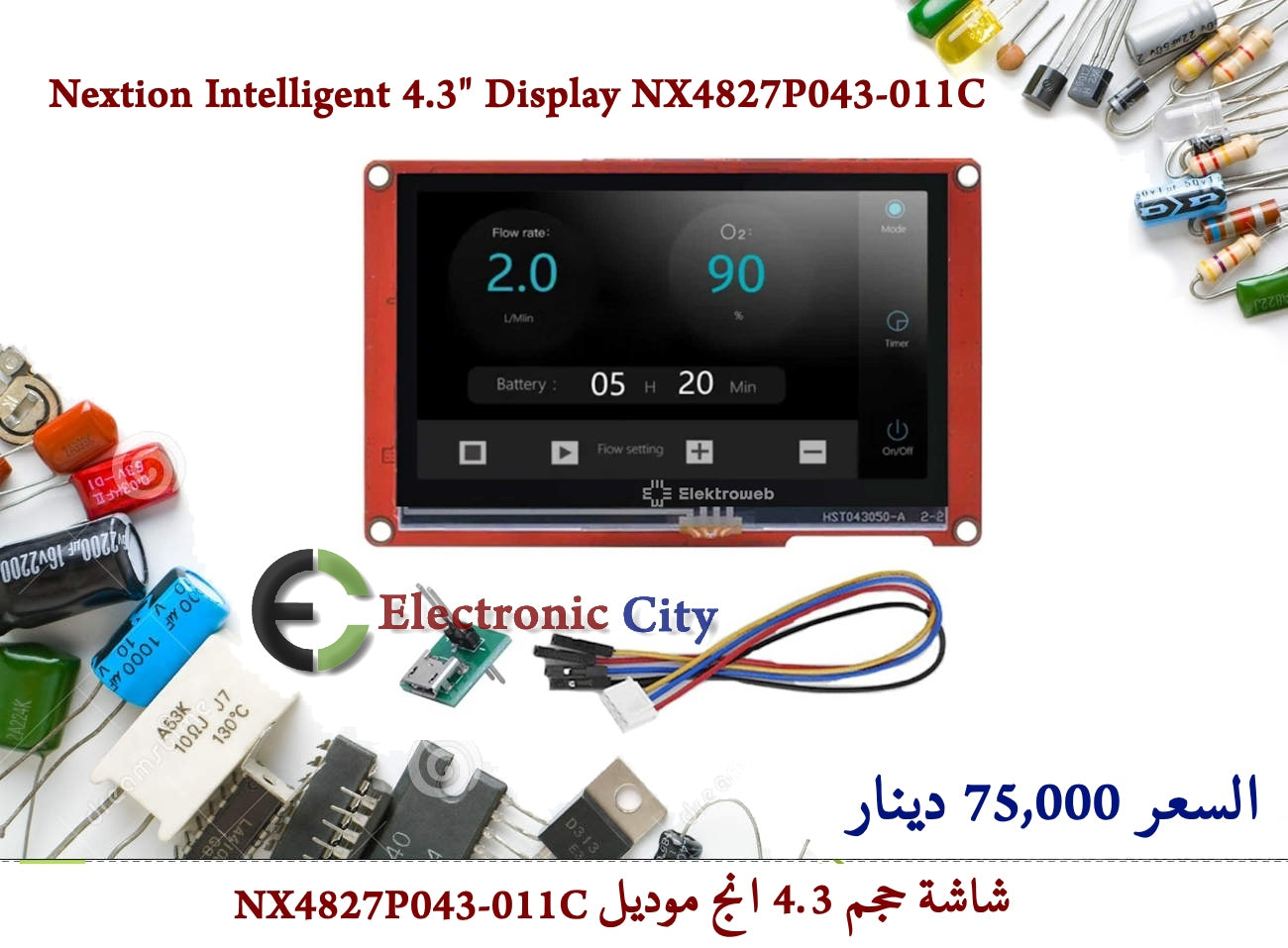

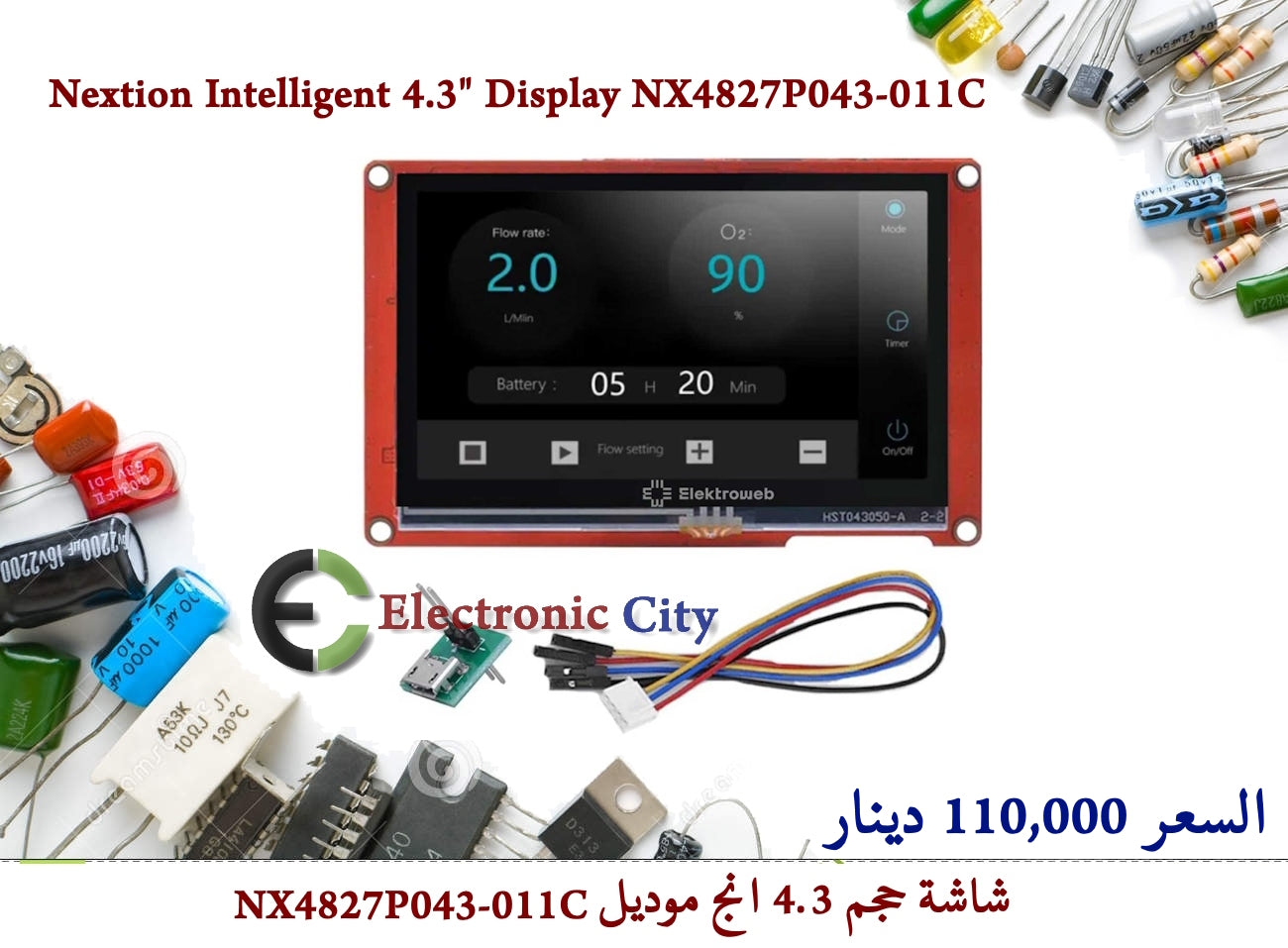

Nextion Intelligent 4.3 inch Display NX4827P043-011C

Nextion Intelligent 4.3 inch Display NX4827P043-011C

شاشة Nextion NX4827P043-011C هي شاشة ذكية بحجم 4.3 بوصة من "الفئة الذكية" (Intelligent Series)، وهي مصممة لتسهيل تصميم واجهات المستخدم (HMI) للمشاريع الإلكترونية دون الحاجة لكتابة أكواد برمجية معقدة للرسوميات.

المواصفات التقنية الأساسية:

• الدقة: 480 × 272 بكسل.
• نوع اللمس: سعوي (Capacitive)، وهو أكثر استجابة ويدعم اللمس المتعدد مقارنة بالشاشات المقاومة (Resistive).
• المعالج: تحتوي على معالج داخلي بسرعة 200 ميجاهرتز للتعامل مع الرسوميات.
• الذاكرة: مساحة تخزين 128 ميجابايت للصور والملفات، وذاكرة عشوائية (RAM) بحجم 512 كيلوبايت.
• الزوايا: تدعم تقنية IPS، مما يوفر ألواناً واضحة وزوايا رؤية واسعة جداً (178 درجة).

أهم المميزات:

1. سهولة البرمجة: يتم تصميم الواجهة عبر برنامج Nextion Editor (سحب وإفلات)، ثم يتم توصيلها بالمتحكم (مثل Arduino أو Raspberry Pi) عبر منفذ تسلسلي (Serial) باستخدام سلكين فقط (TX/RX).
2. دعم الوسائط: تدعم تشغيل ملفات الفيديو والصوت والرسوم المتحركة بشكل مباشر.
3. وظائف إضافية: تحتوي على ساعة وقت حقيقي (RTC) مدمجة، و8 منافذ دخل/خرج (GPIO) للتحكم في الحساسات أو المحركات مباشرة.
4. التحديث: يمكن رفع التصميم للشاشة بسهولة عبر بطاقة Micro SD.

ملاحظات الطاقة:

تستهلك الشاشة حوالي 220 مللي أمبير عند السطوع الكامل بجهد 5 فولت. يُنصح بشدة باستخدام مصدر طاقة خارجي (Power Supply) بجهد 5 فولت وتيار لا يقل عن 1 أمبير لضمان استقرار التشغيل، وتجنب الاعتماد الكلي على منفذ الـ USB الخاص بالأردوينو.

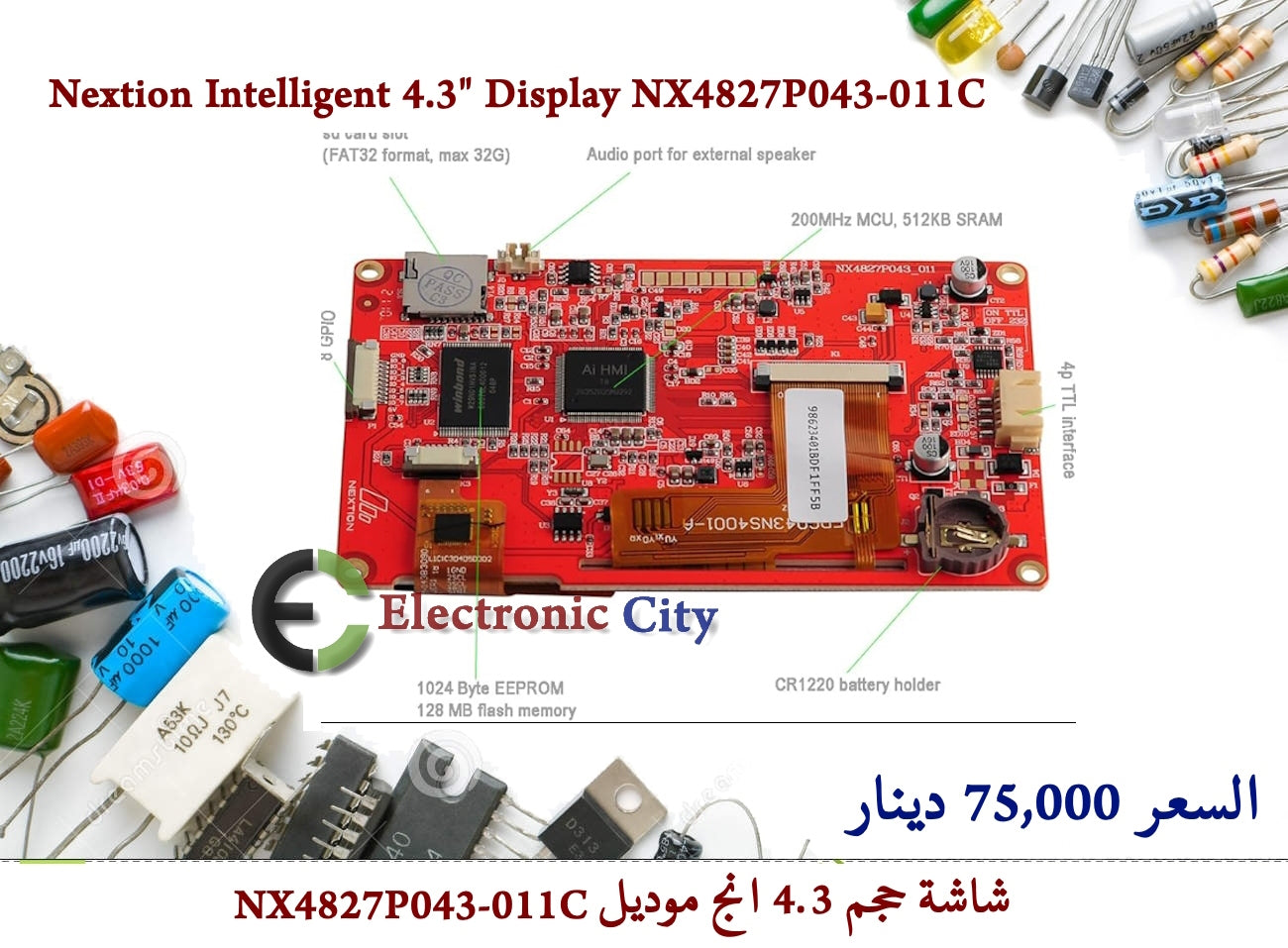

Hardware Features

• 4.3” LCD-TFT HMI display module
• 480 x 272 screen resolution
• RGB 65K true-to-life colours
• Capacitive or Resistive touch panel
• 300 nit Brightness
• Onboard 200MHz MCU
• 512 KB of SRAM
• 128 MB of Flash memory
• 1024 Byte EEPROM
• XH2.54 4 Pins (+5V, TX, RX, GND) TTL serial interface
• 1.25T-2-2A Audio port for external speaker connection
• 8 Digital extended GPIO
• (IO0-IO7 support input, output and component binding event, IO6-IO7 support PWM)
• Built-in RTC support
