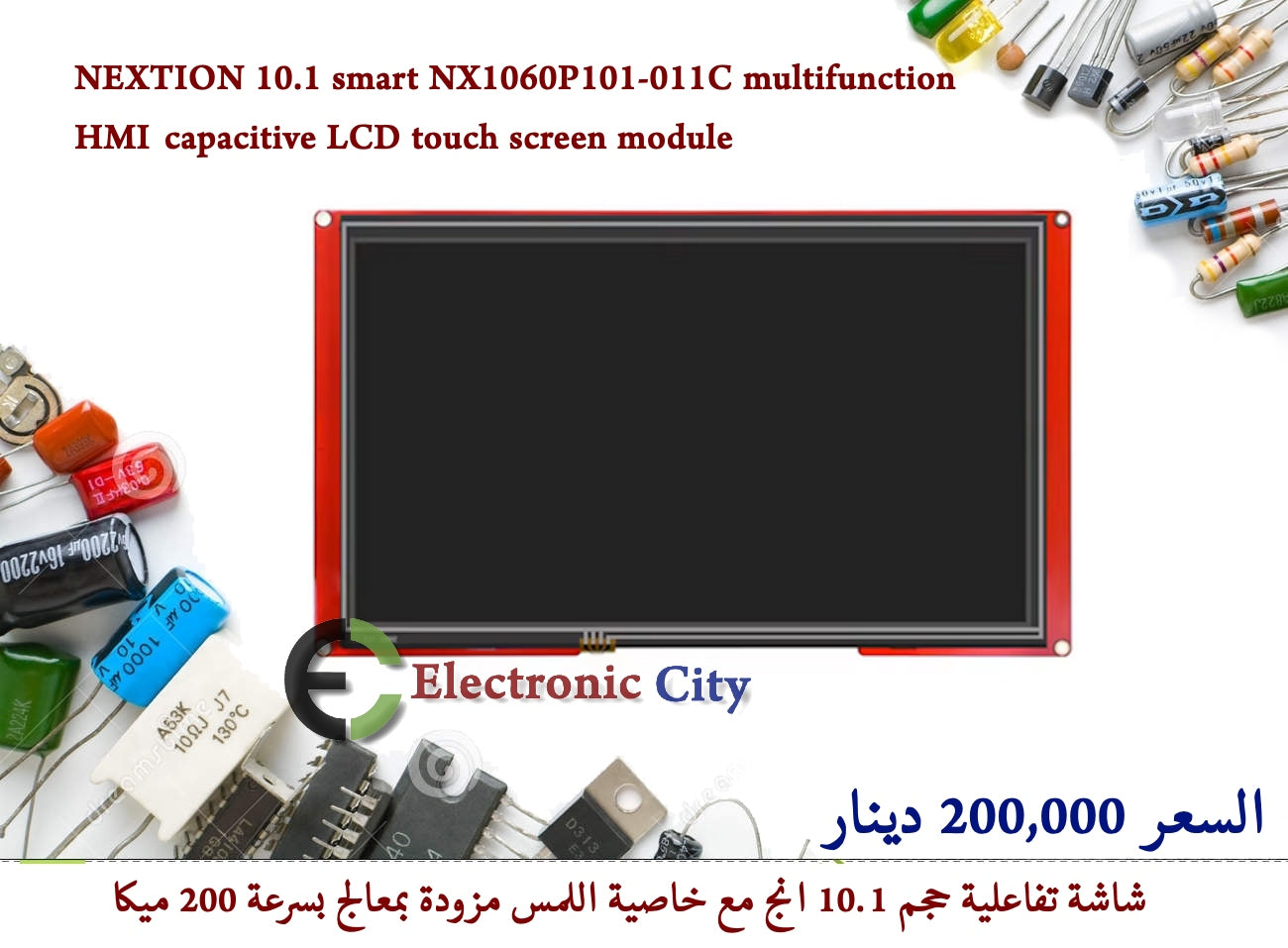

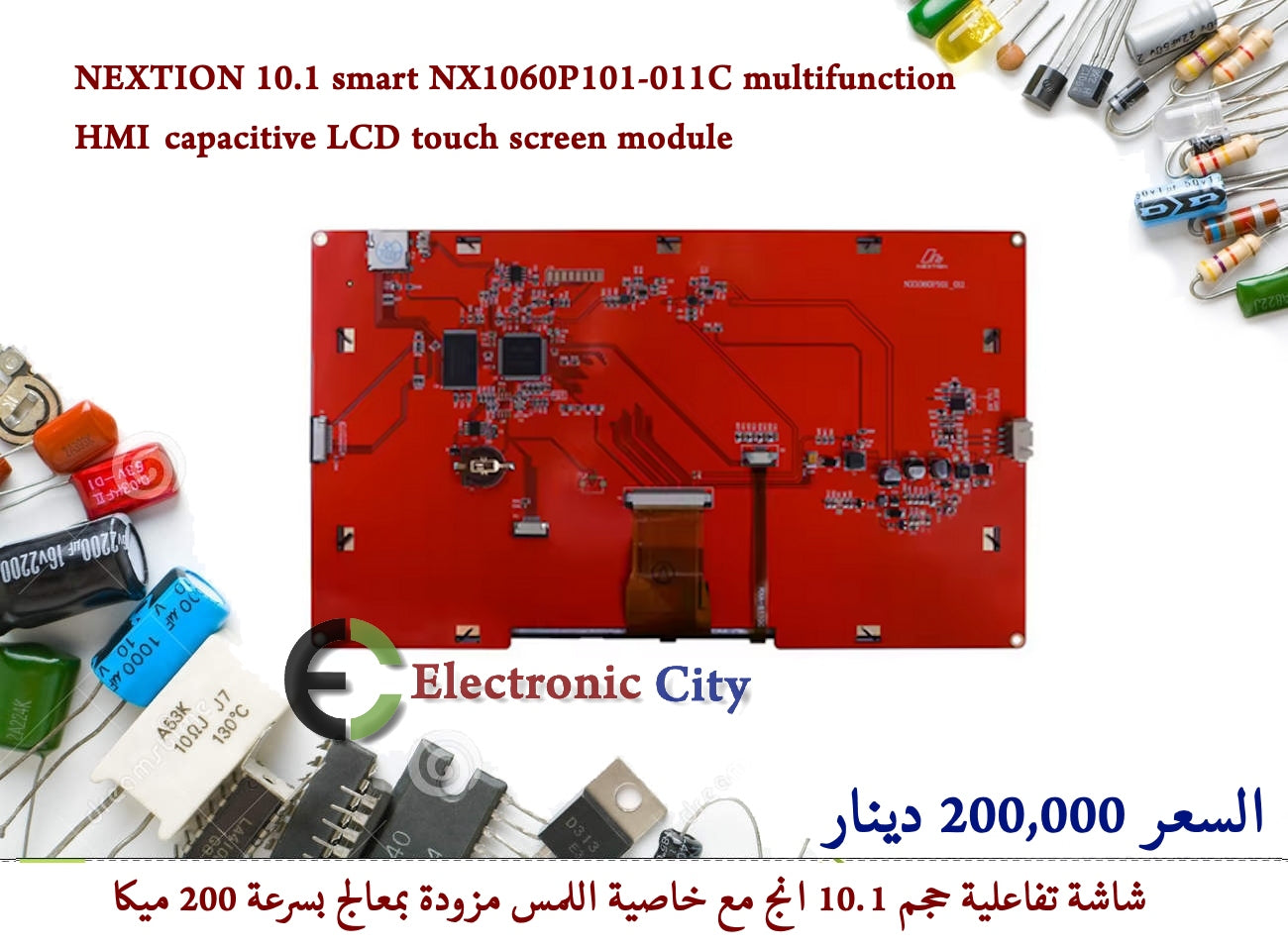

NEXTION 10.1 smart NX1060P101-011C multifunction HMI capacitive LCD touch screen module

تعتبر شاشة NX1060P101-011C العملاقة (10.1 بوصة) هي "الوحش" في عائلة Nextion Intelligent Series. هي الأكبر والأقوى، ومصممة للتطبيقات الصناعية أو لوحات التحكم المنزلية الذكية التي تتطلب مساحة رؤية واسعة وأداءً عالياً.

المواصفات الفنية (القدرات القصوى):

    الحجم والدقة: 10.1 بوصة بدقة 1024 × 600 بكسل، مما يوفر مساحة كبيرة لتصميم واجهات معقدة (عدادات، رسوم بيانية، وأزرار كثيرة في صفحة واحدة).

    نوع اللمس: الموديل المنتهي بـ C (مثل هذا) يأتي بلمس سعوي (Capacitive) يدعم اللمس المتعدد، وهو مغطى بزجاج قوي وشديد الاستجابة.

    المعالج والذاكرة: تعمل بمعالج 200 ميجاهرتز، مع ذاكرة فلاش ضخمة 128 ميجابايت وذاكرة RAM بحجم 512 كيلوبايت.

    الصوت: تحتوي على مكبر صوت مدمج (Speaker) أو واجهة صوتية، مما يسمح بتشغيل تنبيهات صوتية أو ملفات MP3.

المميزات الحصرية للفئة الذكية (Intelligent):

    تشغيل الفيديو: تدعم تشغيل ملفات الفيديو بسلاسة تامة.

    المكونات الشفافة: يمكنك تصميم واجهات تحتوي على مكونات شفافة أو متداخلة (Alpha Blending).

    دعم الـ GPIO: تحتوي الشاشة على 8 منافذ رقمية (يمكنك التحكم في ليد أو ريلاي مباشرة من الشاشة).

    RTC مدمج: تحتوي على ساعة وقت حقيقي للحفاظ على الوقت والتاريخ حتى عند انقطاع الطاقة (تحتاج بطارية CR1220).

استهلاك الطاقة (نقطة هامة جداً):

بسبب حجمها الكبير وسطوعها العالي، تستهلك هذه الشاشة تياراً يصل إلى 800 مللي أمبير عند سطوع 100%.

    تنبيه: لا تحاول تشغيلها من منفذ الأردوينو نهائياً؛ ستحتاج إلى مزود طاقة خارجي (5V 2A) مع استخدام وصلة الـ (FPL) المرفقة معها لضمان استقرار التشغيل وعدم تلف الشاشة.

الاستخدامات المثالية:

    لوحات التحكم في المنازل الذكية (Smart Home Dashboard).

    ماكينات التصنيع CNC أو الطابعات ثلاثية الأبعاد الاحترافية.

    أجهزة التشخيص الطبي أو المختبري.
