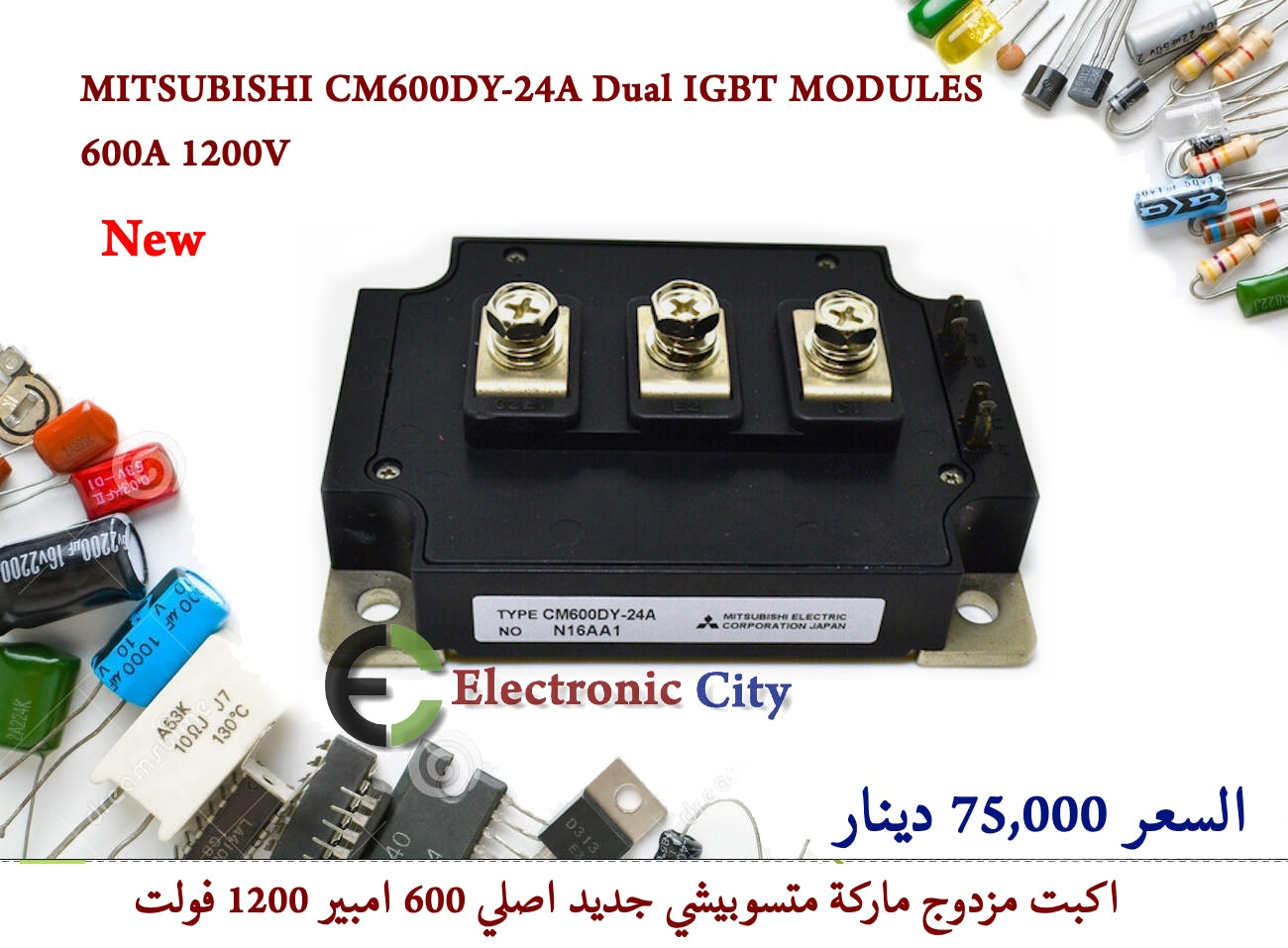

MITSUBISHI CM600DY-24A Dual IGBT MODULES 600A 1200V (New 662515)

MITSUBISHI CM600DY-24A Dual IGBT MODULES 600A 1200V

تعد وحدة Mitsubishi CM600DY-24A من أقوى وحدات الـ IGBT المزدوجة (Dual IGBT Module)، وهي مصممة للتعامل مع تيارات عالية جداً وجهود مرتفعة في التطبيقات الصناعية المتطورة.

المواصفات الفنية الرئيسية:

• تيار المجمع : يصل إلى 600 أمبير مستمر (عند
• جهد المجمع-الباعث : يتحمل حتى 1200 فولت.
• نوع الوحدة: مزدوجة (Dual) أو ما يعرف بـ "Half-Bridge"، حيث تحتوي على ترانزستورين IGBT مع ديودات حماية (Free-wheel diodes) في هيكل واحد.
• جهد التشبع : منخفض جداً (حوالي 2.1 فولت)، مما يقلل من الفقد الحراري أثناء التشغيل.
• السرعة: مصممة للعمل بترددات تبديل (Switching) عالية، مما يجعلها مثالية للمحولات الحديثة.

المميزات التقنية:

• تقنية الجيل السادس (6th Gen): توفر كفاءة طاقة أعلى وتقليل في خسائر التبديل مقارنة بالأجيال القديمة.
• قاعدة معزولة حرارياً: الجزء السفلي من الوحدة معزول كهربائياً عن الدائرة الداخلية، مما يسمح بتركيب عدة وحدات على مبرد (Heatsink) واحد دون تلامس كهربائي.
• تصميم مدمج: يوفر مساحة كبيرة في لوحات التحكم مقارنة باستخدام ترانزستورات منفصلة.

التطبيقات الأكثر شيوعاً:

1. محولات التردد (Inverters): المستخدمة في التحكم في سرعة المحركات الكبيرة (VFD).
2. أجهزة الـ UPS: في أنظمة التغذية غير المنقطعة للمراكز البيانات والمستشفيات.
3. أنظمة الطاقة المتجددة: محولات الطاقة الشمسية وطاقة الرياح لتحويل التيار المستمر إلى متردد.
4. أجهزة اللحام المتطورة: التي تتطلب تيارات عالية جداً وتحكماً دقيقاً.
5. المعدات الطبية: مثل أجهزة التصوير بالرنين المغناطيسي (MRI).

نصيحة تقنية: نظراً لأن هذه الوحدة تتعامل مع 600 أمبير، فإن جودة المبرد الحراري (Heat Sink) ونوعية المعجون الحراري المستخدم هما العاملان الأساسيان في حماية القطعة من الاحتراق السريع.
