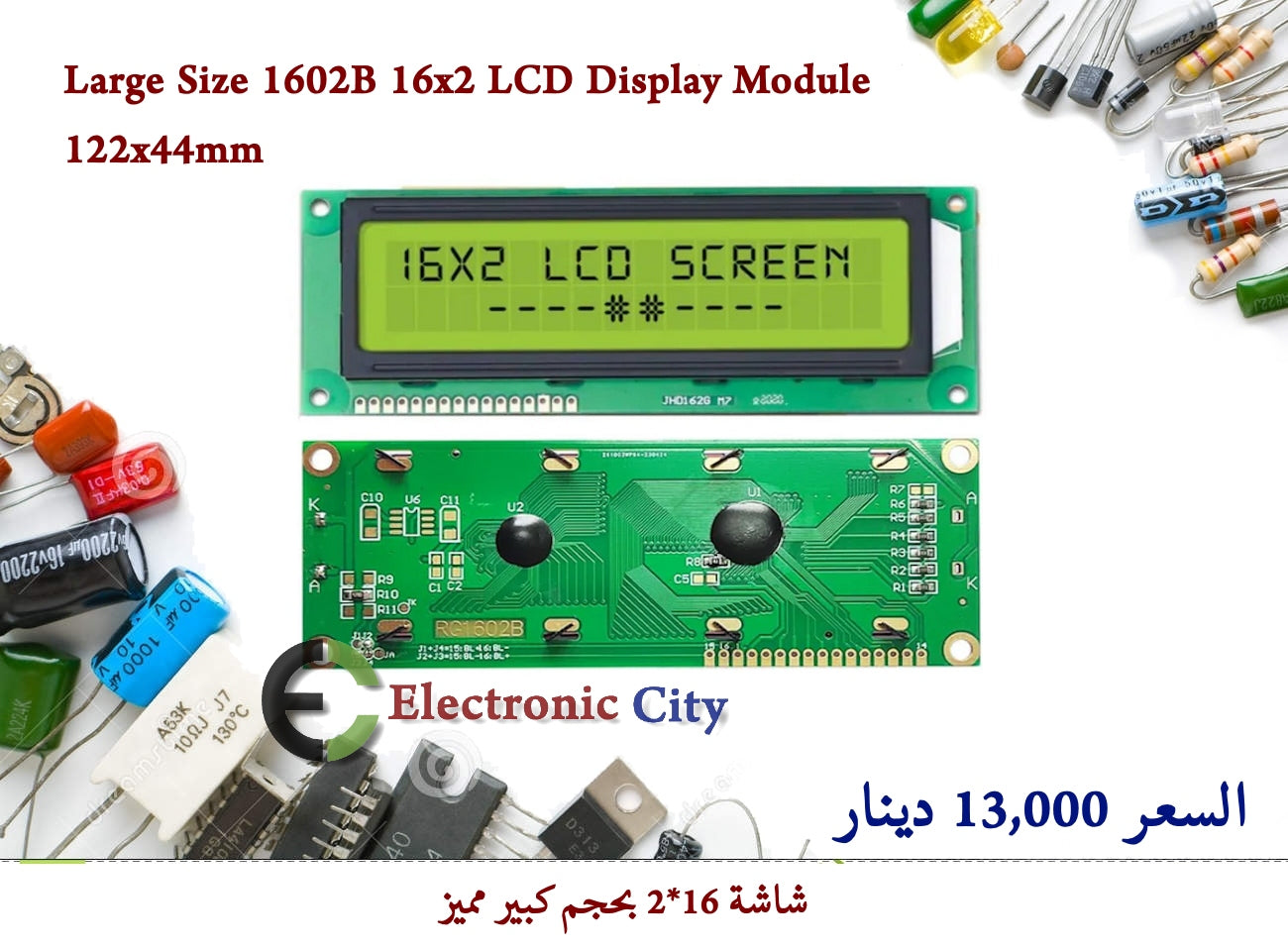

Large Size 1602B 16x2 LCD Display Module 122x44mm

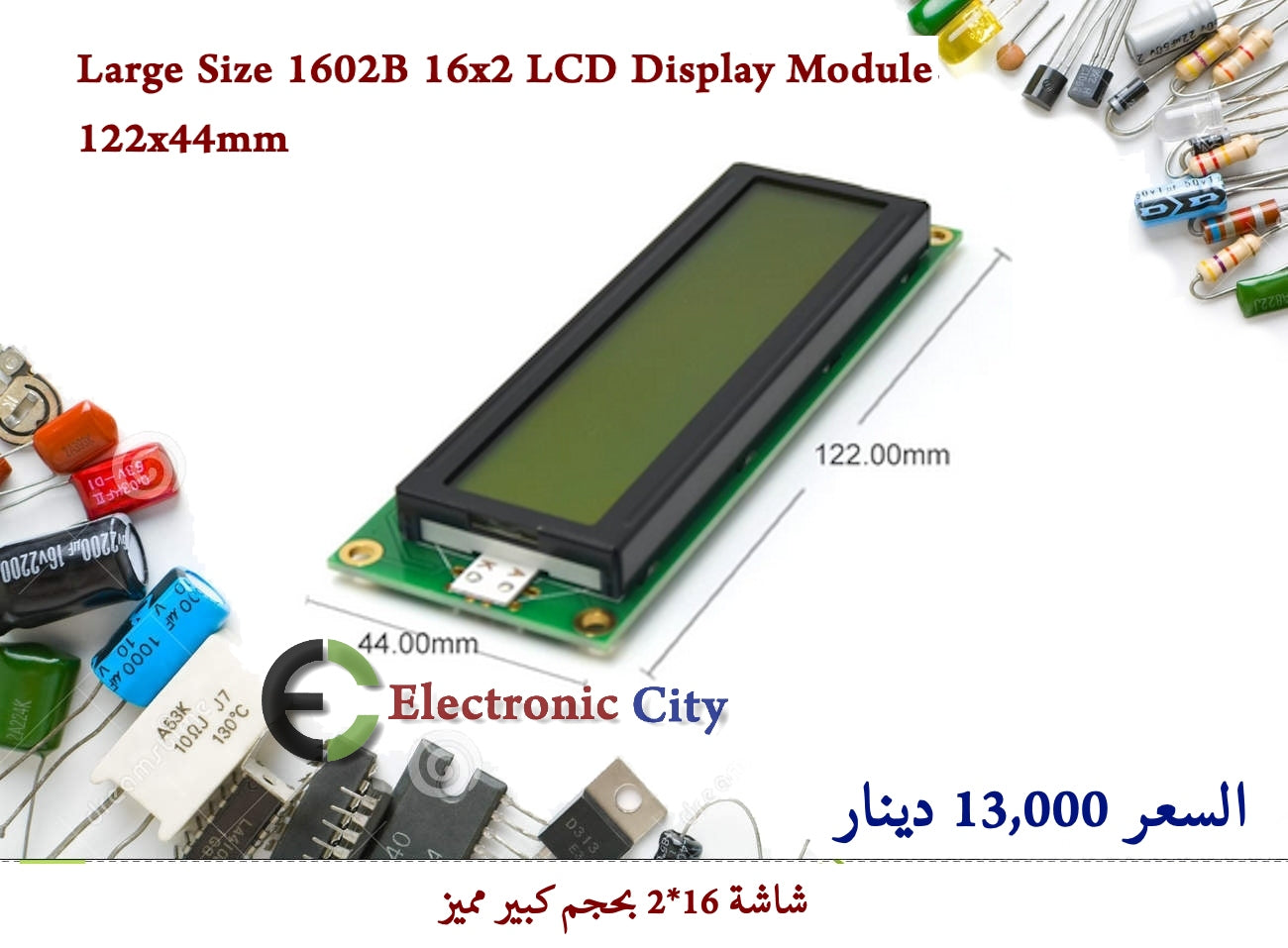

تُعد شاشة 1602B ذات الحجم الكبير (Large Size) نسخة ضخمة من شاشات LCD التقليدية، وهي مصممة خصيصاً للمشاريع التي تتطلب وضوحاً عالياً وقدرة على القراءة من مسافات بعيدة، حيث تأتي بأبعاد فيزيائية تبلغ 122x44 ملم (مقارنة بالحجم القياسي الذي يكون عادةً 80x36 ملم).
المواصفات التقنية الرئيسية
الخاصية    المواصفات
تنسيق العرض    16 حرفاً × سطرين
أبعاد المودول    122.0 ملم (عرض) × 44.0 ملم (ارتفاع)
منطقة الرؤية    99.0 ملم × 24.0 ملم
حجم الخط    أكبر بنسبة تصل إلى 50% من الشاشات العادية
المعالج (Controller)    SPLC780D أو HD44780 (متوافقة تماماً مع الأردوينو)
جهد التشغيل    5 فولت (أو 3.3 فولت في بعض النسخ)
واجهة الاتصال    متوازي (Parallel) بـ 16 دبوساً (يمكن تحويلها لـ I2C)

المميزات والاستخدامات

    سهولة القراءة: بفضل مساحة الرؤية الواسعة (99x24 ملم)، تعتبر مثالية للاستخدام في الأجهزة الصناعية، أو لوحات العدادات، أو أي مشروع يحتاج لعرض بيانات واضحة في ظروف إضاءة مختلفة.
    التوافق البرمجي: تعمل بنفس الأكواد والمكتبات الخاصة بشاشات 1602 العادية (مثل مكتبة LiquidCrystal في أردوينو)، فلا تحتاج لتغيير برمجتك، فقط التوصيلات الفيزيائية.
    خيارات الإضاءة: تتوفر عادةً بخلفية خضراء مصفرة (Yellow-Green) مع نص أسود، أو خلفية زرقاء مع نص أبيض.
    المتانة: تصميمها الضخم يجعلها أكثر تحملاً في البيئات الصناعية واللوحات الكبيرة.

نصيحة للتوصيل
بما أن الشاشة كبيرة، فهي تستهلك تياراً أعلى قليلاً للإضاءة الخلفية (Backlight) مقارنة بالشاشات الصغيرة. إذا كنت تستخدمها مع الأردوينو، يفضل:

    استخدام محول I2C (I2C Backpack) لتقليل عدد الأسلاك من 16 سلكاً إلى 4 أسلاك فقط.
    التأكد من أن منظم الجهد في المتحكم يمكنه تزويد التيار الكافي لإضاءة الخلفية القوية.

 Description
16x2 LCD Display in a captivating Green hue, perfect for your electronics projects. This versatile and reliable LCD screen features a 16x2 character layout, allowing for clear and crisp text display. Its compact design and easy-to-use interface make it ideal for a wide range of applications. Whether you're a hobbyist or a professional, this high-quality LCD display with a soothing Green backlight will enhance your projects and captivate your audience. Explore the possibilities today
This 16x2 Green Jumbo Display, featuring the same captivating Green color but with a larger font size for enhanced visibility. This display offers 2 lines, each with 16 characters, capable of displaying both alphanumeric characters and numbers. Its versatile functionality makes it perfect for applications such as data scanners and meters, providing clear and easy-to-read indications of critical information.
Features:
Display Mode: STN technology with Green Negative Transmissive design for sharp and clear visuals.

Color:
Display Dots: Black
Background: Green

Display Format: 16 characters × 2 lines, suitable for text-based applications.

Integrated Circuit (IC): IC: 7066 and 7065 for robust functionality and control.

Interface Input Data: 8-bit data input for seamless and fast communication.

Driving Method: 1/16 Duty and 1/4 Bias for efficient and stable operation.

Viewing Direction: 6 O’clock optimized viewing angle for downward-facing displays.

Backlight: Black LED backlight for excellent illumination in low-light conditions.
Technical Details

    Operating Voltage: 4.7V to 5.3V
    Operating Current: 1mA (without backlight)
    Can display: 16x2 (32 Alphanumeric Characters)
    Custom Characters Support
    Works in both 8-bit and 4-bit Mode
    Display Mode: STN / Green, NEGATIVE, TRANSMISSIVE
    Colour: Display
    Dot: Black
    Background: Green
    Display Format: 16 (characters) × 2 (lines)
    Version: Affordable Version

Applications:

    Used in industrial equipment for status and information display.
    Ideal for home appliances such as washing machines and microwaves.
    Employed in medical devices for displaying critical parameters.
    Common in educational kits and projects for learning microcontroller interfacing.
    Suitable for point-of-sale (POS) systems for transaction details.
    Used in automotive dashboards for essential vehicle data.
    Perfect for DIY electronics and hobbyist projects requiring character displays.
    Integrated into embedded systems for simple user interfaces.
    Utilized in access control systems for showing instructions or status.
    Suitable for vending machines for product and pricing information.

Mechanical Specifications

    Module Size: 122.00(W) x 43.69(H) x 13.4(T) mm
    Viewing Area: 99.00(W) x 23.99(H) mm
    Effective Display Area: 95.02(W) x 20.18(H) mm
    Number of Dots: 16 (characters) x 2 (lines)
    Dot Size: 1.08(W) x 0.94(H) mm
    Dot Pitch: 1.16(W) x 1.02(H) mm
    Weight (g): 67
