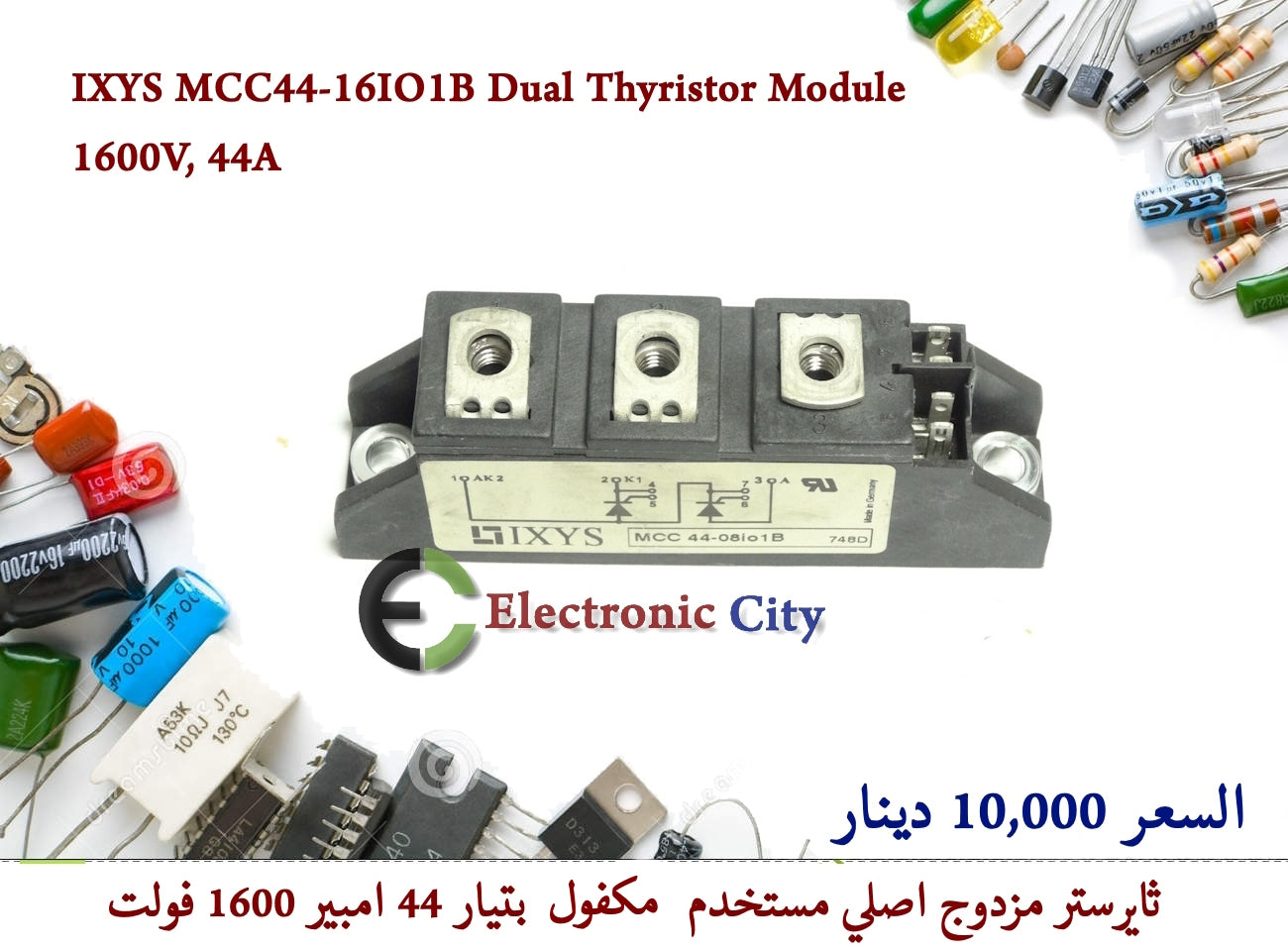

IXYS MCC44-16IO1B Dual Thyristor Module 1600V, 44A

IXYS MCC44-16IO1B Dual Thyristor Module 1600V, 44A

وحدة IXYS MCC44-16IO1B هي عبارة عن وحدة ثايرستور ثنائية (Dual Thyristor Module) عالية الأداء.
 تُستخدم كمفتاح إلكتروني في تطبيقات التحكم في القدرة الكهربائية وتقويم التيار.

 المواصفات الكهربائية الأساسية أقصى جهد عكسي متكرر يصل إلى 1600 فولت، مما يجعلها مناسبة للأنظمة الصناعية التي تعمل بجهد عالي.ا
لتيار الأمامي المتوسط : 44 أمبير (عند درجة حرارة هيكل معينة، وقد يصل إلى 49 أمبير في ظروف مثالية).التيار الفعال الأقصى  80 أمبير.
تيار الاندفاع  يتحمل نبضة تيار تصل إلى 1150 أمبير (عند تردد 50 هرتز لمدة 10 مللي ثانية)

. مميزات التصميم الهيكل (Package):
 تأتي بتصميم TO-240AA القياسي صناعياً، وهو سهل التركيب على المبردات الحرارية (Heatsinks).
العزل الكهربائي: القاعدة معزولة كهربائياً عن الأجزاء الداخلية باستخدام سيراميك (Al2O3)، مما يسمح بتركيب عدة وحدات على نفس المبرد دون حدوث تماس.
التقنية: تعتمد تقنية (Direct Copper Bonded - DCB) التي توفر تبديداً حرارياً ممتازاً وعمراً تشغيلياً طويلاً.

 التطبيقات الشائعة تُستخدم هذه الوحدة في الدوائر التي تتطلب تحكماً دقيقاً في التيار المتردد أو تحويله إلى تيار مستمر، مثل: التحكم في المحركات: دوائر تشغيل محركات التيار المستمر (DC Motor Drive).
البدء الناعم (Soft Starters): لتقليل تيار البدء في محركات التيار المتردد.
أجهزة اللحام: في دوائر التقويم والتحكم بالقدرة.
التحكم الحراري: في الأفران الصناعية وأنظمة التدفئة.
شواحن البطاريات: للأنظمة الصناعية الكبيرة.

 التوصيل (Configuration)
 تتكون الوحدة من اثنين من الثايرستورات متصلين على التوالي (Series Connected)، حيث يتم ربط مصعد (Anode) الأول بمهبط (Cathode) الثاني، وهو ما يعرف بتكوين "نصف القنطرة" (Half-Bridge).
