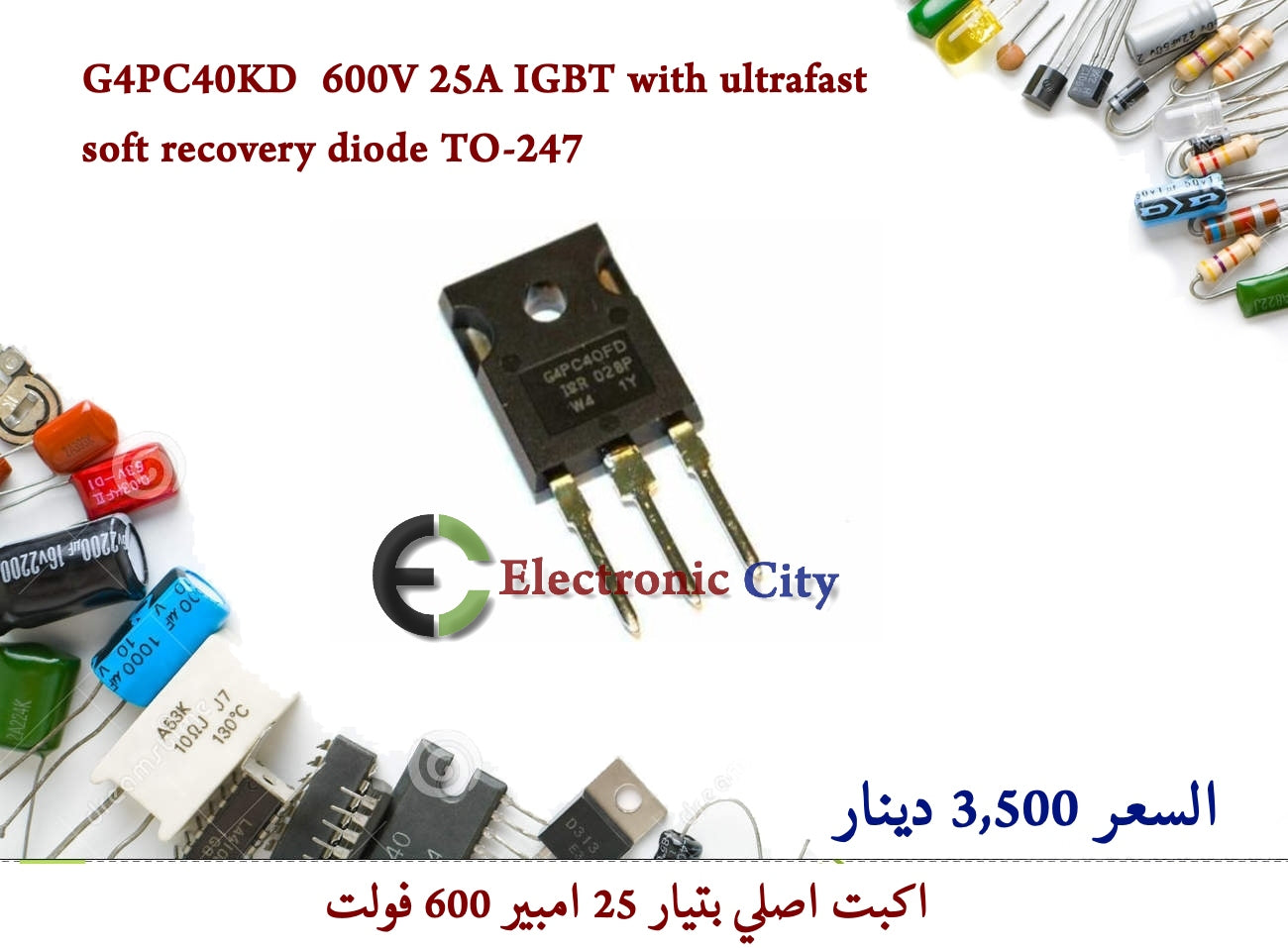

G4PC40KD 600V 25A IGBT with ultrafast soft recovery diode TO-247

G4PC40KD  600V 25A IGBT with ultrafast soft recovery diode TO-247

ترانزستور من نوع IGBT (ترانزستور ثنائي القطب ذو بوابه معزولة) بجهد 600 فولت وتيار 25 أمبير، مدمج معه صمام ثنائي (Diode) فائق السرعة، ومصمم للتطبيقات التي تتطلب تبديلاً سريعاً للطاقة في حزمة TO-247.

المواصفات التقنية الرئيسية

رقم القطعة IRG4PC40KD / G4PC40KD

أقصى جهد مجمع-باعث (Vces) 600 فولت

تيار المجمع المستمر (Ic) 25 أمبير (عند درجة حرارة 100° مئوية)

تيار المجمع النبضي (Icm) 84 أمبير

جهد التشغيل النمطي (Vce on) 2.1 فولت

أقصى قدرة تبديد (Pd) 160 واط

نطاق درجة حرارة التشغيل (Tj) -55 إلى +150 درجة مئوية

نوع الحزمة TO-247AC

المميزات البارزة

    تبديل فائق السرعة: تم تحسين هذا الترانزستور للعمل في ترددات تبديل عالية، تتراوح عادةً بين 8 إلى 40 كيلو هرتز في تطبيقات التبديل الصلب (Hard-switching)، وأكثر من 200 كيلو هرتز في التطبيقات الرنينية.

    دايود مدمج (Co-packaged Diode): يأتي مدمجاً مع صمام ثنائي من نوع HEXFRED وهو دايود فائق السرعة ونبضي الاسترداد، مما يقلل بشكل كبير من خسائر التبديل والضوضاء الكهربائية.

    تحمل القصر (Short Circuit Rated): مصمم لتحمل تيار القصر لمدة تصل إلى 10 ميكرو ثانية، مما يوفر متانة عالية في الدوائر الصناعية.

    كفاءة عالية: ينتمي للجيل الرابع (Generation 4) من تصاميم شركة International Rectifier (التي أصبحت الآن جزءاً من Infineon)، مما يضمن كفاءة أعلى وتوزيعاً أفضل لمعايير التشغيل مقارنة بالأجيال الأقدم.

التطبيقات الشائعة

يُستخدم هذا الترانزستور بشكل واسع في عام 2026 في:

    أجهزة اللحام الإلكترونية (Inverter Welders).

    دوائر تصحيح معامل القدرة (PFC).

    أنظمة التحكم في سرعة المحركات الكهربائية.

    مصادر التغذية المبدلة (Switch Mode Power Supplies).

    العواكس الكهربائية (Inverters) لأنظمة الطاقة الشمسية.
