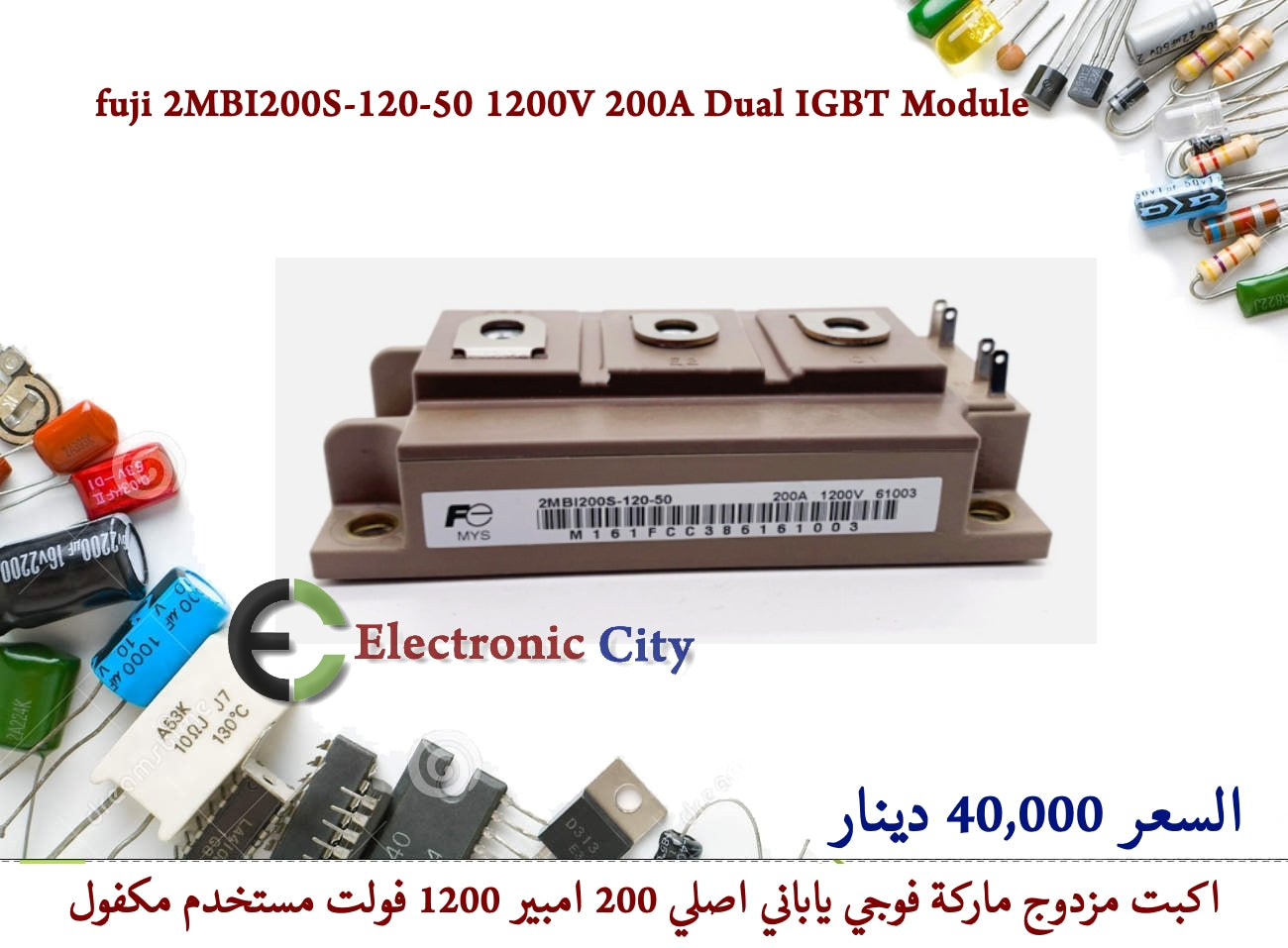

fuji 2MBI200S-120-50 1200V 200A Dual IGBT Module

fuji 2MBI200S-120-50 1200V 200A Dual IGBT Module

جهاز Fuji Electric 2MBI200S-120-50 هو وحدة ترانزستور (IGBT) مزدوجة عالية الأداء، مصممة للعمل بجهد 1200 فولت وتيار 200 أمبير.

 تُعرف هذه الوحدة في الأوساط الصناعية بقوتها وقدرتها على تحمل ظروف التشغيل الشاقة بفضل تقنيات التصنيع اليابانية من شركة "Fuji".

المواصفات الفنية الرئيسية

تعتمد الوحدة على تقنية (NPT-IGBT) التي توازن بين سرعة التبديل وقلة فقدان الطاقة:

أقصى جهد مجمع-باعث (VCES): يتحمل حتى 1200 فولت.

تيار المجمع المستمر (IC): يبلغ 200 أمبير (عند درجة حرارة هيكل 80 درجة مئوية)، ويمكن أن يصل إلى 300 أمبير عند 25 درجة مئوية.

التكوين: مزدوج (2 في 1) بنظام نصف جسر (Half-Bridge).

جهد التشبع (VCE sat): يبلغ حوالي 2.7 فولت، مما يساعد في تقليل الحرارة المتولدة أثناء التشغيل.

تبديد الطاقة (Pc): يصل إلى 1500 واط لكل ترانزستور.

جهد العزل: معزول حتى 2500 فولت.

المميزات: تبديل عالي السرعة، حث منخفض (Low Inductance)، وقدرة عالية على تحمل دوائر القصر.

الاستخدامات الشائعة

تُستخدم هذه الوحدة بشكل واسع في المعدات التي تتطلب تحويل طاقة فعال وموثوق:

محركات التردد المتغير (VFD): للتحكم في سرعة المحركات الصناعية.

أنظمة السيرفو (Servo Drive): للتحكم الدقيق في حركة الآلات والروبوتات.

مزودات الطاقة غير المنقطعة (UPS).

عاكسات الطاقة الشمسية وطاقة الرياح.

آلات اللحام الصناعية.
