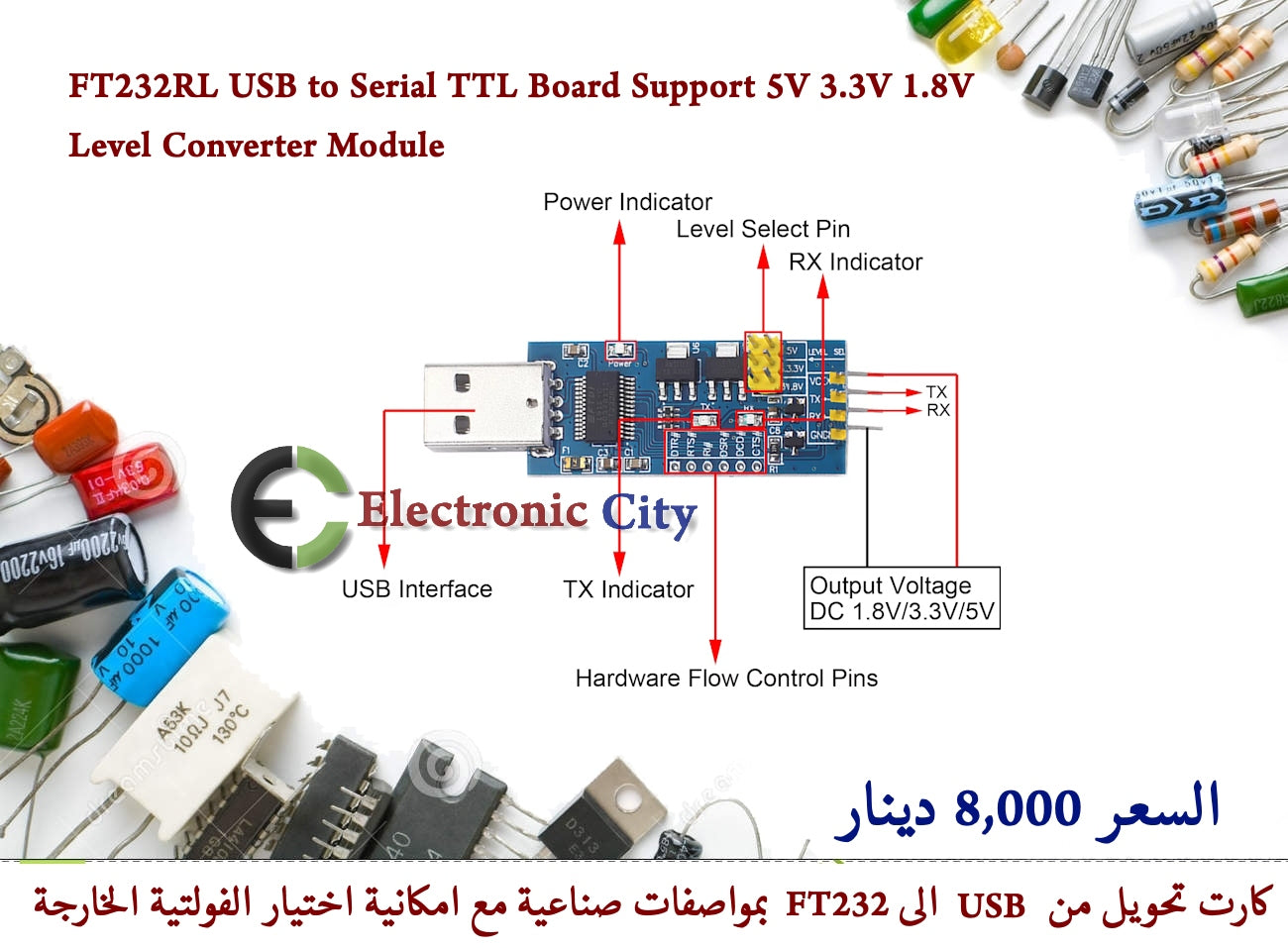

FT232RL USB to Serial TTL Board Support 5V 3.3V 1.8V Level Converter Module #V12 012729

FT232RL USB to Serial TTL Board Support 5V 3.3V 1.8V Level Converter Module

تُعد وحدة المحول FT232RL USB to Serial TTL أداة إلكترونية شائعة وفعالة للغاية تستخدم لربط الأجهزة التي تعمل بمنطق TTL (مثل المتحكمات الدقيقة) بمنفذ USB الخاص بالكمبيوتر. هي بمثابة "جسر" يتيح للكمبيوتر التواصل مع المكونات الإلكترونية التي تستخدم الاتصال التسلسلي (Serial Communication).

الميزات والوظائف الرئيسية

تتميز هذه الوحدة بالمرونة العالية والاعتمادية بفضل الشريحة الأصلية FT232RL من شركة FTDI:

     تحويل USB إلى TTL: الوظيفة الأساسية هي تحويل إشارات USB الرقمية المعقدة إلى إشارات تسلسلية بسيطة بمستويات جهد TTL، والعكس صحيح.

     دعم مستويات جهد متعددة (5V / 3.3V / 1.8V):

    هذه هي الميزة الأهم في هذه الوحدة. تحتوي عادةً على وصلة عبور (Jumper) أو مفتاح يمكن المستخدم من تحديد مستوى الجهد المناسب للجهاز المستهدف.

    هذا يجعلها متوافقة مع مجموعة واسعة جداً من المتحكمات الدقيقة (مثل الأردوينو، ESP8266، STM32) دون الحاجة إلى محولات جهد إضافية.

    سرعة اتصال عالية: تدعم معدلات نقل بيانات تتراوح من 300 باود (baud) وصولاً إلى 3 ميجابت في الثانية (3 Mbps)، مما يجعلها مناسبة للتطبيقات السريعة والبطيئة على حد سواء.

    إمكانية توفير الطاقة: يمكن للوحدة أن تزود الجهاز المتصل بالطاقة (بحد أقصى 500 ملي أمبير) مباشرة من منفذ USB، مما يغني أحياناً عن مصدر طاقة خارجي للمشاريع الصغيرة.

    مؤشرات LED: تحتوي على مصابيح LED صغيرة توضح حالة التشغيل (Power)، والإرسال (TX)، والاستقبال (RX)، مما يسهل مراقبة عملية الاتصال واستكشاف الأخطاء.

    دعم أنظمة التشغيل: تعمل بكفاءة مع أنظمة التشغيل ويندوز، لينكس، وماك أو إس، وغالباً ما يتم تثبيت تعريفاتها (Drivers) تلقائياً.

الاستخدامات الشائعة

تعتبر وحدة FT232RL أداة لا غنى عنها في عالم تطوير الإلكترونيات:

    برمجة المتحكمات الدقيقة: تستخدم بشكل أساسي لبرمجة لوحات مثل Arduino Pro Mini أو ESP8266 التي لا تحتوي على منفذ USB مدمج.

    تصحيح الأخطاء (Debugging): لمراقبة البيانات المرسلة من وإلى جهاز إلكتروني وعرضها على شاشة الكمبيوتر لتحديد المشاكل.

    تحديث أجهزة الشبكات: تستخدم غالباً للاتصال بمنافذ الـ "Console" في الراوترات والمودمات لإعادة ضبطها أو تحديث برامجها.

    مشاريع إنترنت الأشياء (IoT): لربط الحساسات والمكونات الإلكترونية بالكمبيوتر أثناء مرحلة التطوير.

باختصار، إنها أداة مرنة وموثوقة توفر حلاً بسيطاً وفعالاً لتحويل منفذ USB الحديث إلى منفذ تسلسلي كلاسيكي بمستويات جهد متعددة، مما يسهل التواصل مع مجموعة واسعة من الأجهزة الإلكترونية.
