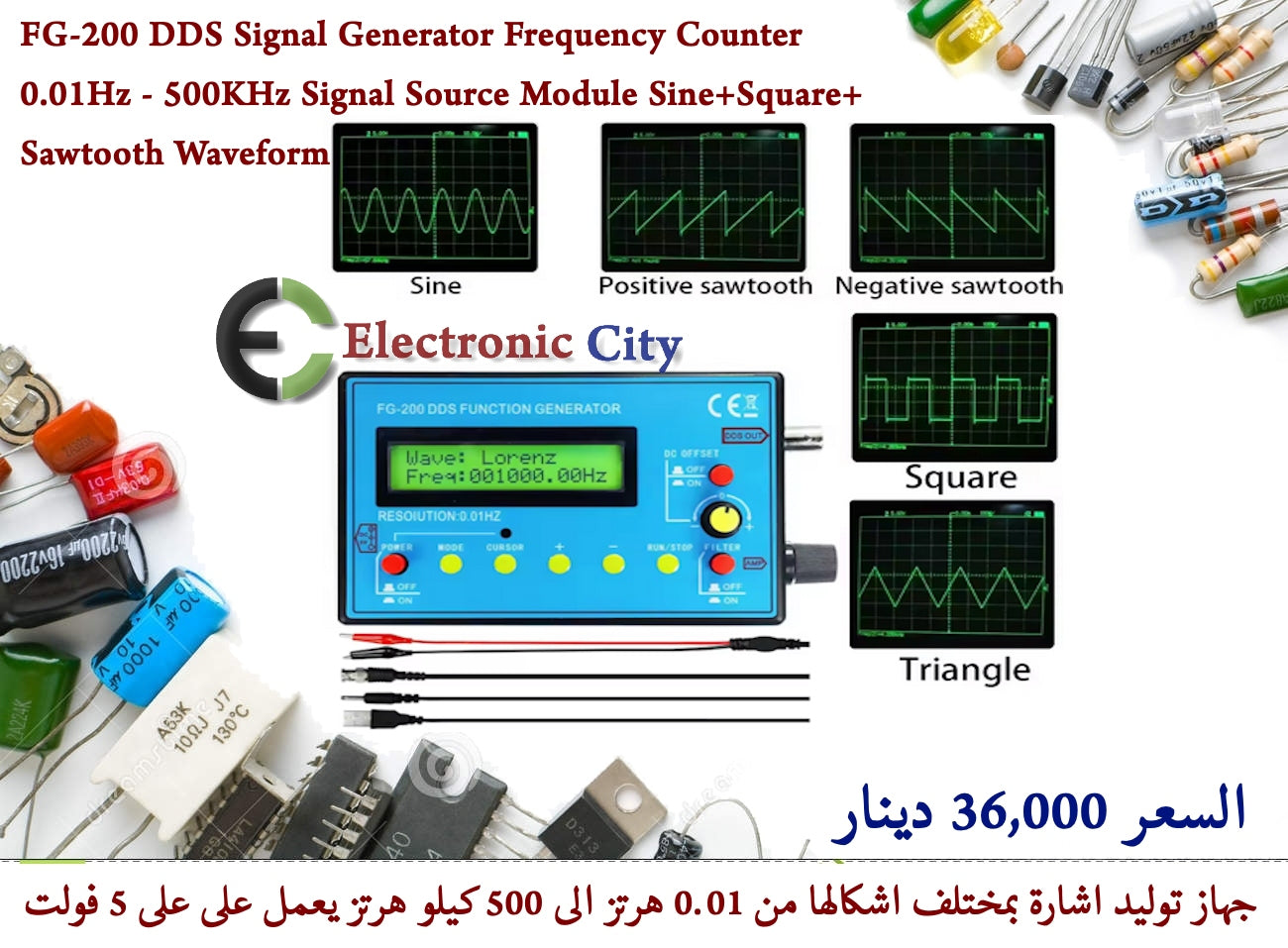

FG-200 DDS Signal Generator Frequency Counter 0.01Hz - 500KHz Signal Source Module Sine+Square+Sawtooth Waveform

مولد إشارات ومقاس ترددات مدمج ومحمول، مصمم لإنتاج إشارات تناظرية مستقرة ومنخفضة التشوية، بالإضافة إلى قياس الترددات الخارجية. يعتمد الجهاز على تقنية تركيب الترددات الرقمي المباشر (DDS)، مما يجعله أداة ممتازة للهواة، والطلاب، وفنيي الصوت لتشخيص الدوائر الإلكترونية ومعايرة أجهزة القياس مثل الأوسيلوسكوب.

المواصفات الفنية الرئيسية

يتميز الجهاز بدقة عالية وحجم صغير

• نطاق التردد: من 0.01 هرتز إلى 500.00 كيلوهرتز لموجات الجيب (Sine wave). وتصل بقية الموجات إلى 100.00 كيلوهرتز بشكل مستقر.
• دقة التردد: 0.01 هرتز عبر جميع النطاقات، مما يتيح ضبطاً دقيقاً للغاية.
• أشكال الموجات المدعومة: 15 شكلاً مختلفاً، تشمل: موجة الجيب (Sine)، الموجة المربعة (Square)، المثلثة (Triangle)، موجة سن المنشار (Sawtooth) الأمامية والعكسية، تخطيط القلب (ECG)، نصف موجة، موجة كاملة، والضوضاء (Noise).
• أقصى سعة للموجة (Amplitude): تصل إلى ±10 فولت (Peak-to-Peak)، وتنخفض السعة تلقائياً عند الترددات التي تتجاوز 200 كيلوهرتز.
• مقاومة الخرج (Impedance): 50 أوم قياسية، وهي المتوافقة مع أجهزة المختبرات الاحترافية.

مزود الطاقة: يعمل بجهد 4 إلى 9 فولت مستمر (DC). يستهلك حوالي 180 مللي أمبير عند جهد 5 فولت، ويمكن تشغيله عبر كابل USB

🛠️ خطوات التشغيل والاستخدام

التحكم في إعدادات الجهاز سهل ومباشر عبر الأزرار الموجودة على الواجهة:

1. التشغيل: قم بتوصيل الجهاز بمصدر طاقة 5 فولت، ثم اضغط على مفتاح POWER. ستضيء شاشة LCD وتظهر آخر الإعدادات المحفوظة.
2. اختيار شكل الموجة: اضغط على زر MODE بشكل متكرر للتنقل بين الـ 15 موجة المتاحة (Sine ← Square ← Triangle... إلخ) حتى يظهر الخيار المطلوب على الشاشة.
3. ضبط التردد: اضغط على زر CURSOR لتحريك المؤشر الوامض يميناً أو يساراً لتحديد الخانة الرقمية المراد تعديلها. استخدم زري + أو - لزيادة أو تقليل الأرقام.
4. تفعيل خروج الإشارة: اضغط على زر RUN/STOP. سيتوقف المؤشر عن الوميض، مما يعني أن الإشارة تخرج الآن بانتظام عبر مخرج BNC الرئيسي.
5. قياس الترددات الخارجية: لتشغيل الجهاز كعداد ترددات (Frequency Counter)، قم بتوصيل الإشارة الخارجية بمدخل EXT IN، ثم اضغط على زر MODE حتى تظهر كلمة FREQ على الشاشة.

💡 التطبيقات العملية الشائعة

• فحص مضخمات الصوت (Amplifiers): حقن موجة جيبية نقية بتردد 1 كيلوهرتز في دائرة الصوت لمعايرة النقاء واكتشاف التشويش أو الفقد في الإشارة.
• معايرة الأوسيلوسكوب: استخدام الموجات المربعة لضبط استجابة مجسات الأوسيلوسكوب (Scope Probes) والتأكد من دقة القراءات الزمنية.
• اختبار الحساسات: توليد نبضات تحاكي الحساسات الرقمية والميكانيكية لتجربة لوحات التحكم الذكية مثل الأردوينو.
