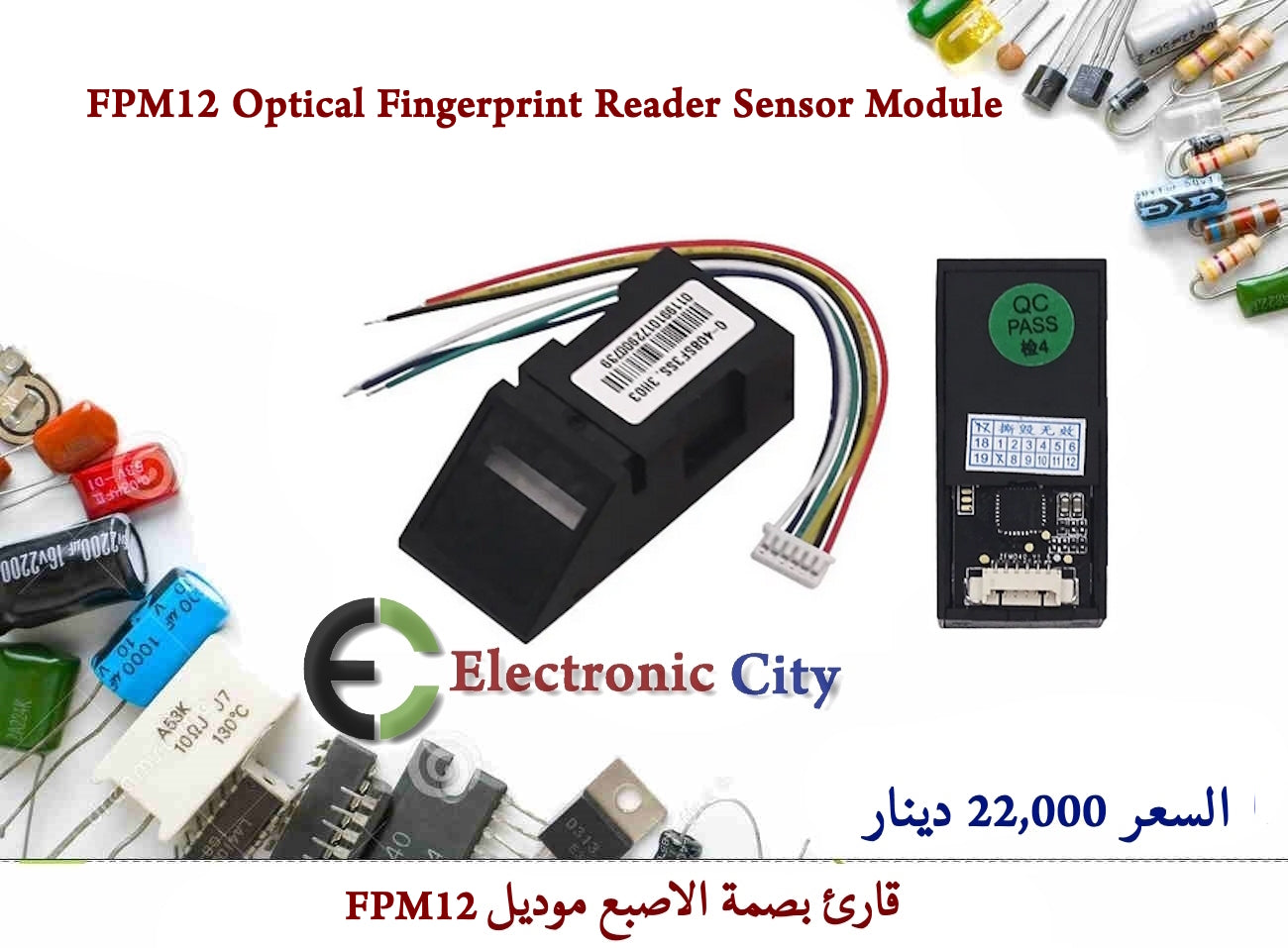

FPM12 Optical Fingerprint Reader Sensor Module #II 12240

FPM12 Optical Fingerprint Reader Sensor Module

قارئ بصمة الاصبع موديل FPM12 متوافق مع جميع انواع المتحكمات

يتوفر بسعر 22,000 دينار

يعتبر حساس FPM12 (أو FMP12) من أشهر وحدات قارئ البصمات الضوئية المستخدمة مع الأنظمة المدمجة مثل آردوينو (Arduino) و ESP32. يعتمد الحساس على معالج رقمي (DSP) داخلي يقوم بمعالجة الصور ومقارنة البصمات دون الحاجة لجهد كبير من المعالج الخارجي.

المواصفات التقنية الأساسية:

• نوع الحساس: ضوئي (Optical).
• سعة التخزين: يمكنه تخزين حتى 1000 بصمة مختلفة.
• جهد التشغيل: يعمل بين 3.8 إلى 7.0 فولت (يفضل 5 فولت).
• واجهة الاتصال: تسلسلي (UART) بمعدل نقل بيانات افتراضي 57600.
• سرعة الاستجابة: أقل من 1 ثانية للتعرف على البصمة.
• مستوى الأمان: نسبة الخطأ في القبول (FAR) أقل من 0.001%.

توصيل الأسلاك (Pinout):

يأتي الحساس عادةً بـ 6 أسلاك ملونة:

1. الأحمر (VCC): يوصل بـ 5 فولت.
2. الأسود (GND): يوصل بالأرضي.
3. الأبيض (RX): يستقبل البيانات (يوصل بـ TX في الآردوينو).
4. الأخضر (TX): يرسل البيانات (يوصل بـ RX في الآردوينو).
5. الأزرق (Touch VCC): لتفعيل ميزة تحسس وجود الإصبع (اختياري).
6. الأصفر (Touch Sign): إشارة عند لمس الحساس (اختياري).

كيفية البرمجة:

أسهل طريقة للتعامل معه هي استخدام مكتبة "Adafruit Fingerprint Sensor Library" المتوفرة في برنامج Arduino IDE. تتيح لك هذه المكتبة:

• تسجيل (Enroll): إضافة بصمات جديدة وتخزينها برقم تعريفي (ID).
• البحث (Search): مقارنة الإصبع الموجود حالياً مع البصمات المخزنة لفتح قفل أو تفعيل أمر معين.
