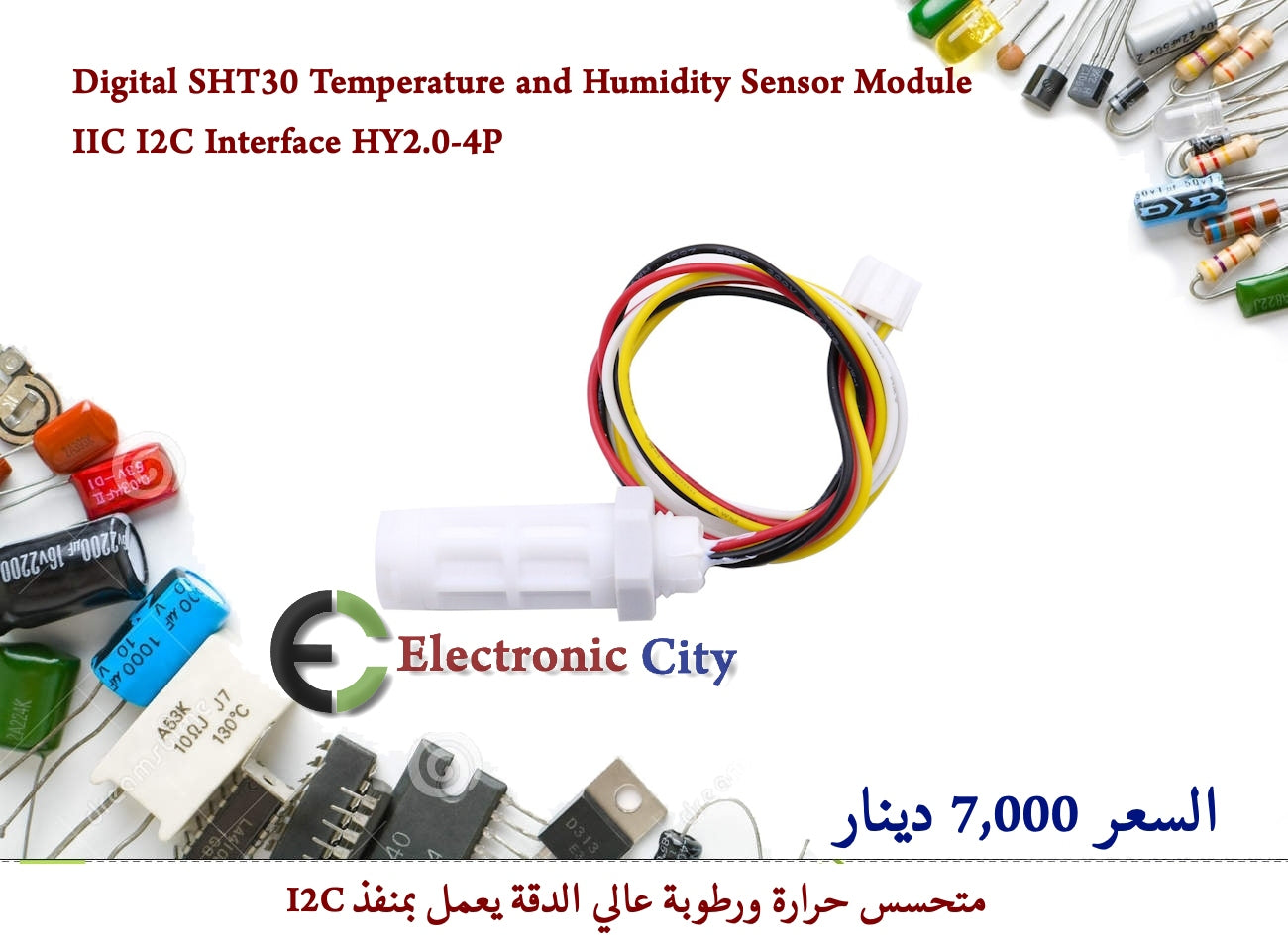

Digital SHT30 Temperature and Humidity Sensor Module IIC I2C Interface HY2.0-4P X-HX0220A

Digital SHT30 Temperature and Humidity Sensor Module IIC I2C Interface HY2.0-4P

تُعد وحدة الحساس SHT30 الرقمية لقياس درجة الحرارة والرطوبة بواجهة IIC/I2C ومنفذ HY2.0-4P خياراً ممتازاً لمشاريع الإلكترونيات وإنترنت الأشياء (IoT) نظراً لدقتها العالية واستقرارها.
المواصفات الفنية الرئيسية

    نوع الإشارة: رقمية عبر بروتوكول I2C (العنوان الافتراضي غالباً 0x44).
    جهد التشغيل: يتراوح بين 2.15 إلى 5.5 فولت (متوافق مع أنظمة 3.3V و 5V).
    نطاق قياس الرطوبة: من 0% إلى 100% رطوبة نسبية (بدقة ±2%).
    نطاق قياس الحرارة: من -40 إلى +125 درجة مئوية (بدقة ±0.2 درجة).
    نوع الموصل: واجهة HY2.0-4P (تُعرف أحياناً بـ Grove-compatible) لسهولة التوصيل دون الحاجة للحام.

المميزات

    الموثوقية: تأتي الحساسات من فئة SHT3x بمعالجة رقمية متطورة للإشارات، مما يجعلها مقاومة للتشويش.
    تصميم عملي: غالباً ما تأتي الوحدة مغلفة بطبقة حماية أو في هيكل يسمح بمرور الهواء ويمنع تلف الدائرة بسبب التكثف أو الرطوبة العالية.
    سهولة التوصيل: بفضل منفذ HY2.0-4P، يمكن توصيلها مباشرة بلوحات التوسعة (Expansion Shields) الخاصة بـ Arduino أو ESP32 أو Raspberry Pi.

كيفية التوصيل (Pinout)
يتكون الكابل عادةً من 4 أسلاك:

    VCC: (الأحمر) للتزويد بالطاقة.
    GND: (الأسود) الأرضي.
    SCL: (الأصفر/الأبيض) خط الساعة لبروتوكول I2C.
    SDA: (الأزرق/الأخضر) خط البيانات لبروتوكول I2C.

الاستخدامات الشائعة

    محطات الأرصاد الجوية المنزلية.
    أنظمة التحكم في البيئة داخل الصوبات الزراعية (Greenhouses).
    مراقبة الرطوبة والحرارة في المستودعات أو غرف الخوادم.
