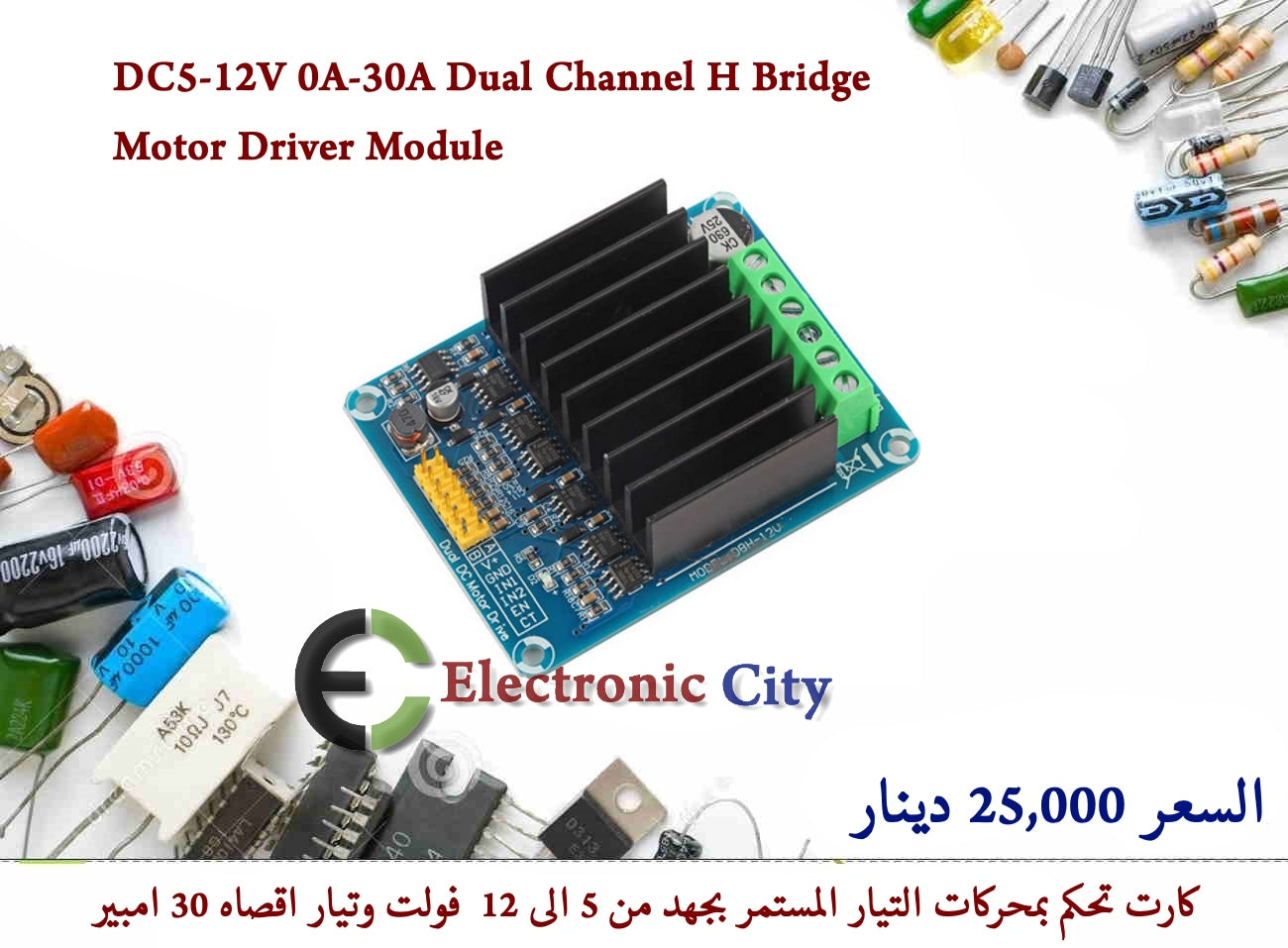

DC5-12V 0A-30A Dual Channel H Bridge Motor Driver Module Bread Board Controller DBH-12V DC Motor Driver Board High Quality 012086

DC5-12V 0A-30A Dual Channel H Bridge Motor Driver Module Bread Board Controller DBH-12V DC Motor Driver Board High Quality

تقنيًا، هذه اللوحة (DBH-12V) هي وحش صغير في عالم التحكم بالمحركات، فهي مصممة للأحمال العالية والتيارات التي تصل إلى 30 أمبير لكل قناة.

المواصفات التقنية

• جهد التشغيل: يتراوح من 5 فولت إلى 12 فولت تيار مستمر (DC).
• التيار: تدعم من 0 إلى 30 أمبير لكل قناة (قناتين مستقلتين).
• المقاومة الداخلية: منخفضة جداً (حوالي 0.003 أوم)، مما يعني كفاءة عالية وحرارة أقل.
• التحكم (PWM): تدعم ترددات عالية تصل إلى 200 كيلو هرتز، مع نطاق عمل (Duty Cycle) من 0% إلى 98%.
• التوافق: تعمل مع إشارات تحكم بجهد 3.3 فولت، 5 فولت، أو 12 فولت، مما يجعلها مثالية لربطها بـ Arduino أو Raspberry Pi.

المميزات الرئيسية

• قوة تحمل عالية: مزودة بمشتت حراري (Heatsink) مدمج للتعامل مع التيارات العالية دون احتراق.
• وظيفة الكبح (Brake): تتيح للمحرك التوقف المفاجئ والدقيق، وهي ميزة أساسية في الروبوتات التي تتطلب دقة حركة.
• دعم التبريد الكهروحراري: لا تقتصر على المحركات فقط، بل يمكن استخدامها للتحكم في شرائح التبريد (TEC/Semiconductor refrigeration).
• كفاءة الـ MOSFET: تستخدم ترانزستورات قوية قادرة على تحمل الصدمات الكهربائية عند بدء التشغيل أو عكس الاتجاه.

ملاحظات هامة عند الاستخدام:

1. تحذير الـ PWM: لا تجعل دورة العمل (Duty Cycle) تتجاوز 98%، لأن ذلك قد يؤدي إلى تلف اللوحة.
2. التردد الموصى به:
   • للمحركات العادية: 16 كيلو هرتز.
   • للمحركات بدون قلب (Coreless): 80 كيلو هرتز.
   • لأنظمة التبريد: من 500 هرتز إلى 80 كيلو هرتز.
