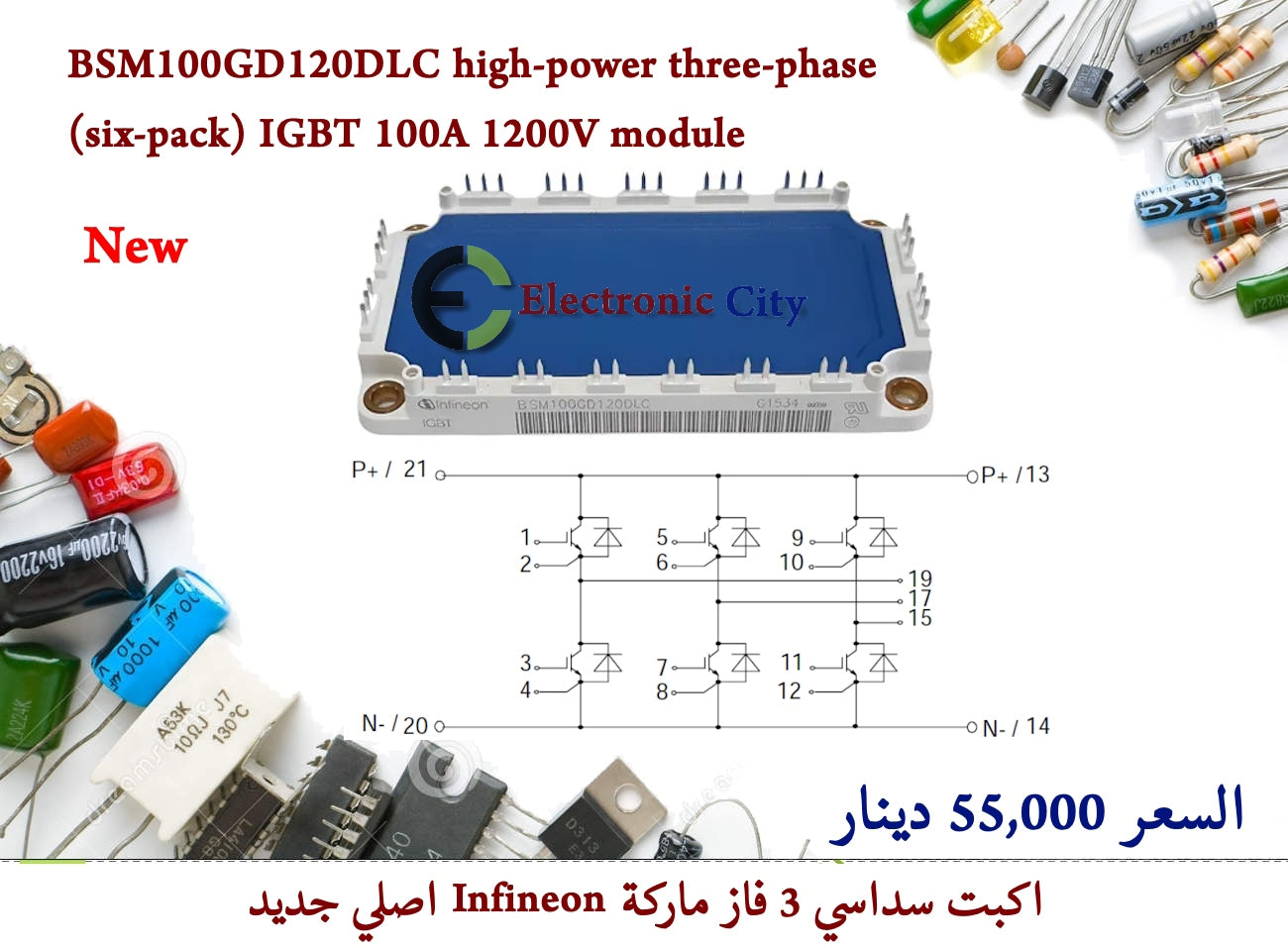

BSM100GD120DLC high-power three-phase (six-pack) IGBT 100A 1200V module(New 662516)

BSM100GD120DLC high-power three-phase (six-pack) IGBT 100A 1200V module

تعتبر وحدة Infineon/Eupec BSM100GD120DLC من الوحدات المتكاملة القوية جداً، وتُعرف تقنياً باسم "Six-Pack" لأنها تحتوي على 6 ترانزستورات IGBT مدمجة في هيكل واحد، مما يسمح لها بالتحكم في محرك ثلاثي الأطوار (3-Phase) بالكامل من قطعة واحدة.

المواصفات الفنية الرئيسية:

• التيار المستمر : يتحمل حتى 100 أمبير (عند درجة حرارة هيكل
• الجهد الأقصى : يصل إلى 1200 فولت، وهو مثالي للعمل مع جهد مصدري 380-480 فولت.
• التكوين (Configuration): جسر ثلاثي الأطوار كامل (Six-Pack) مع ديودات حماية عكسية (Free-wheeling diodes).
• تقنية DLC: تعني "Dynamic Low Loss Cell"، وهي تقنية تهدف لتقليل الفقد في الطاقة أثناء التبديل السريع (Switching).
• المقاومة الحرارية: منخفضة جداً بفضل القاعدة النحاسية المعزولة، مما يساعد في تبريد الوحدة بفعالية.

المميزات التقنية:

• تصميم مدمج (All-in-One): بدلاً من تركيب 3 وحدات مزدوجة، توفر هذه القطعة حلاً كاملاً للتحكم في الأطوار الثلاثة (U, V, W) في حيز صغير.
• ثبات الجهد (Low
•
• ): جهد التشبع منخفض (حوالي 2.1 فولت)، مما يقلل الحرارة المتولدة ويزيد الكفاءة.
• سرعة التبديل: مناسبة جداً لتطبيقات التعديل العرضي للنبضة (PWM) بترددات عالية.

التطبيقات الأكثر استخداماً:

1. مغيرات السرعة (VFD): المكون الأساسي في أجهزة الـ Inverter للتحكم في سرعة المحركات الحثية.
2. المضاعفات (Servo Drives): تستخدم في الروبوتات وماكينات الـ CNC التي تتطلب دقة عالية وتيارات كبيرة.
3. أنظمة الطاقة الشمسية: لتحويل التيار المستمر الناتج عن الألواح إلى تيار متردد ثلاثي الأطوار للشبكة.
4. أجهزة التكييف المركزية: في ضواغط التبريد الكبيرة التي تعمل بتقنية الإنفيرتر.

تنبيه فني:

بسبب وجود 6 ترانزستورات في قطعة واحدة، فإن تلف مخرج واحد يعني غالباً ضرورة استبدال الوحدة بالكامل. لذا، يُنصح بشدة بالتأكد من سلامة دائرة القيادة (Gate Driver Circuit) قبل تركيب القطعة الجديدة لتجنب احتراقها فور التشغيل.
