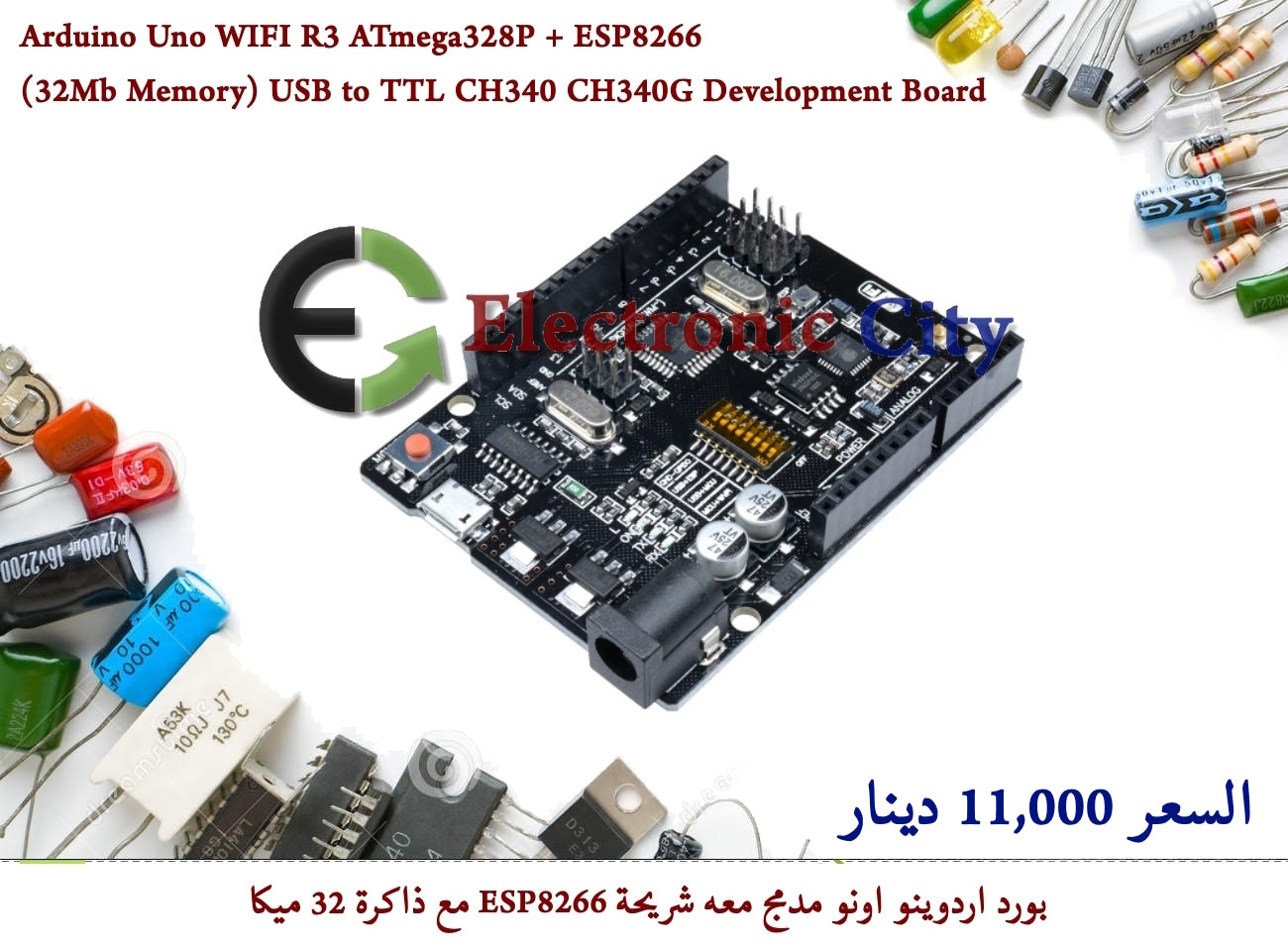

Arduino Uno WIFI R3 ATmega328P + ESP8266 (32Mb Memory) USB to TTL CH340 CH340G Development Board

تعتبر لوحة Arduino Uno WiFi R3 الهجينة واحدة من أكثر اللوحات مرونة للمطورين، حيث تدمج بين قوتين في لوحة واحدة: المتحكم الكلاسيكي ATmega328P ووحدة الاتصال اللاسلكي ESP8266.

المواصفات التقنية الرئيسية

• المتحكم الرئيسي: ATmega328P (نفس الموجود في Arduino Uno التقليدي).
• وحدة الـ WiFi: ESP8266 مع ذاكرة فلاش خارجية بحجم 32 ميجابايت (Mega-bits)، مما يوفر مساحة كبيرة لتخزين ملفات الويب أو البيانات.
• محول USB إلى TTL: رقاقة CH340G (تتطلب تعريف CH340 على الكمبيوتر).
• جهد التشغيل: 5 فولت، مع إمكانية التغذية عبر مدخل الطاقة (DC Jack) بجهد 7-12 فولت.
• مفتاح الاختيار (DIP Switch): أهم ما يميز هذه اللوحة هو وجود صف من 8 مفاتيح صغيرة لتحديد وضع التشغيل وتوجيه البيانات بين الكمبيوتر والـ ATmega والـ ESP8266.

أوضاع التشغيل (عبر مفاتيح DIP Switch)

تسمح لك المفاتيح بالتبديل بين عدة حالات عمل:

1. برمجة ATmega328P: توصيل الكمبيوتر مباشرة بالمتحكم الرئيسي.
2. برمجة ESP8266: توصيل الكمبيوتر مباشرة بوحدة الواي فاي لتحديث الفيرموير أو رفع كود (مثل NodeMCU).
3. اتصال داخلي: ربط ATmega328P مع ESP8266 لتبادل البيانات (مثلاً إرسال قراءات حساسات من الأردوينو إلى الإنترنت عبر ESP).
4. وضع مستقل: تشغيل كل متحكم على حدة دون اتصال بينهما.

المميزات والقيمة المضافة

• توفير المساحة: بدلاً من استخدام Arduino Uno وأسلاك توصيل مع وحدة ESP-01، تحصل على كل شيء مدمج في لوحة واحدة وبنفس أبعاد الـ Uno.
• استقرار الإشارة: التوصيلات المطبوعة (PCB) تقلل من مشاكل التشويش وفقدان البيانات التي تحدث عند استخدام أسلاك التوصيل (Jumper wires).
• دعم واسع: متوافقة تماماً مع بيئة تطوير Arduino IDE.

ملاحظات هامة عند الاستخدام

• تعريفات CH340: تأكد من تثبيت تعريف CH340 على جهازك ليتم التعرف على اللوحة عبر منفذ USB.
• إعدادات المفاتيح: يجب مراجعة الجدول المطبوع خلف اللوحة (أو الدليل المرفق) لضبط مفاتيح الـ DIP Switch بشكل صحيح قبل عملية الرفع (Upload)، وإلا سيفشل البرنامج في التعرف على المتحكم المطلوب
