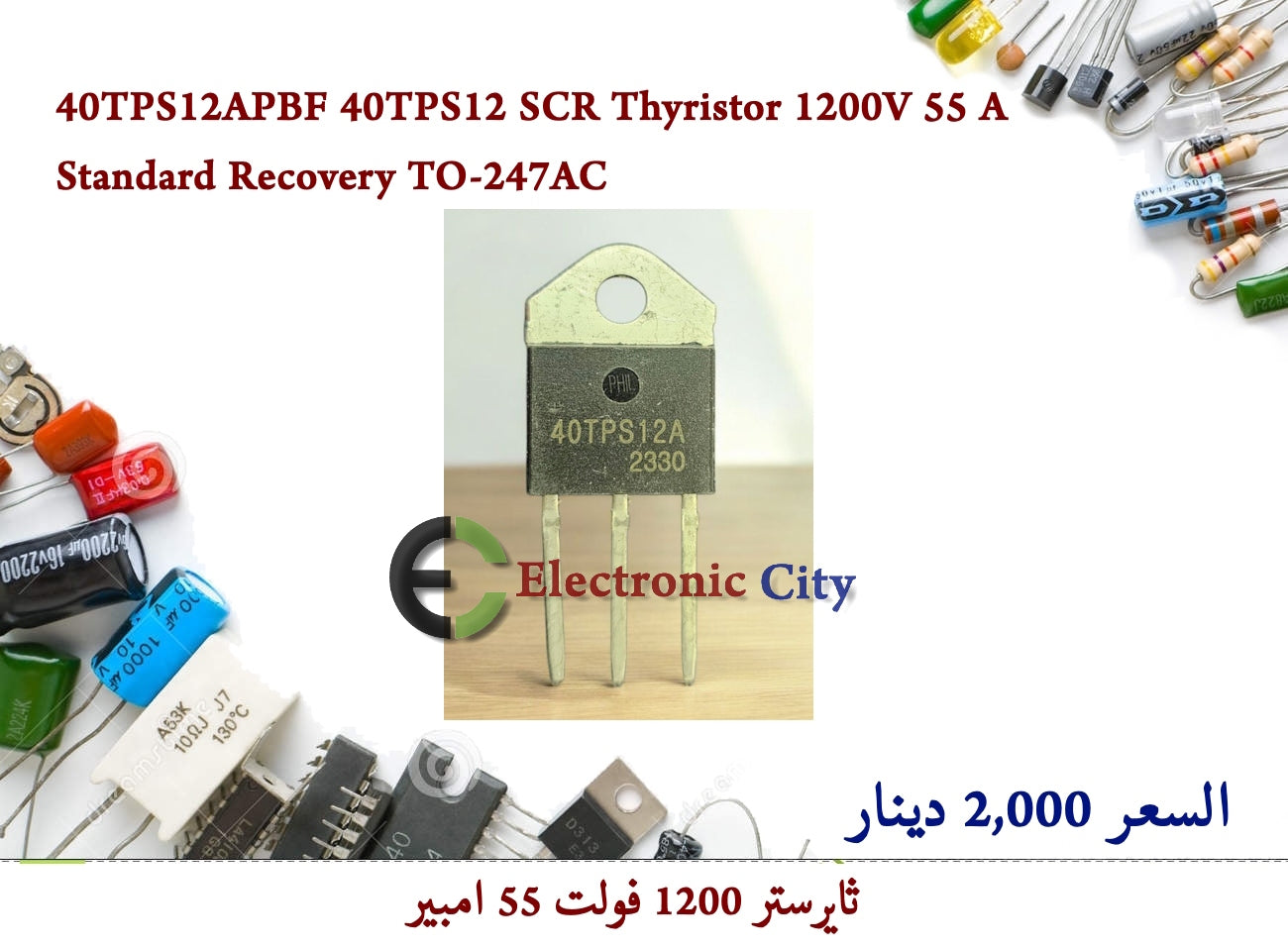

40TPS12APBF 40TPS12 SCR Thyristor 1200V 55 A Standard Recovery TO-247AC

40TPS12APBF 40TPS12 SCR Thyristor 1200V 55 A Standard Recovery TO-247AC

يعتبر 40TPS12A (أو النسخة الخالية من الرصاص 40TPS12APBF) مقوم سيليكون محكوم (SCR) أو "ثيريستور" عالي الأداء، مصمم خصيصاً لتطبيقات التحكم في الطاقة وتبديل الأحمال الصناعية الثقيلة.

المواصفات الفنية الأساسية :

• أقصى جهد عكسي (VRRMcap V sub cap R cap R cap M end-sub 𝑉𝑅𝑅𝑀 ): 1200 فولت (1.2 كيلو فولت).
• التيار الفعال (IT(RMS)cap I sub cap T open paren cap R cap M cap S close paren end-sub𝐼𝑇(𝑅𝑀𝑆)): 55 أمبير.
• متوسط تيار الحالة (IT(AV)cap I sub cap T open paren cap A cap V close paren end-sub𝐼𝑇(𝐴𝑉)): 35 أمبير.
• تيار تريجر البوابة (IGTcap I sub cap G cap T end-sub𝐼𝐺𝑇): بحد أقصى 40 مللي أمبير (يتميز الموديل الذي ينتهي بحرف A بحساسية أعلى للبوابة مقارنة بالموديل العادي).
• نوع المغلف (Package): TO-247AC (ثلاثي الأطراف، يتميز بقدرة عالية على تبديد الحرارة).
• تيار الاندفاع (ITSMcap I sub cap T cap S cap M end-sub𝐼𝑇𝑆𝑀): يصل إلى 600 أمبير (عند 60 هرتز).

الفرق بين الموديلات:

1. 40TPS12: الموديل القياسي بجهد 1200 فولت وتيار 55 أمبير.
2. 40TPS12A: نفس المواصفات ولكن مع تيار إشعال بوابة (Gate Trigger) أقل وأكثر دقة (40mA).
3. 40TPS12APBF: الرمز PBF يعني أن القطعة "Lead-Free" (خالية من الرصاص) ومتوافقة مع المعايير البيئية الدولية.

أبرز الاستخدامات:

• دوائر التشغيل الناعم (Soft Start): لتقليل تيار البدء في المحركات الكبيرة.
• التحكم في الأفران الكهربائية: لتنظيم درجة الحرارة عبر التحكم في الطور (Phase Control).
• أجهزة اللحام: في دوائر التقويم والتحكم في التيار.
• شواحن البطاريات الصناعية: لتحويل التيار المتردد إلى مستمر بقدرات عالية.
