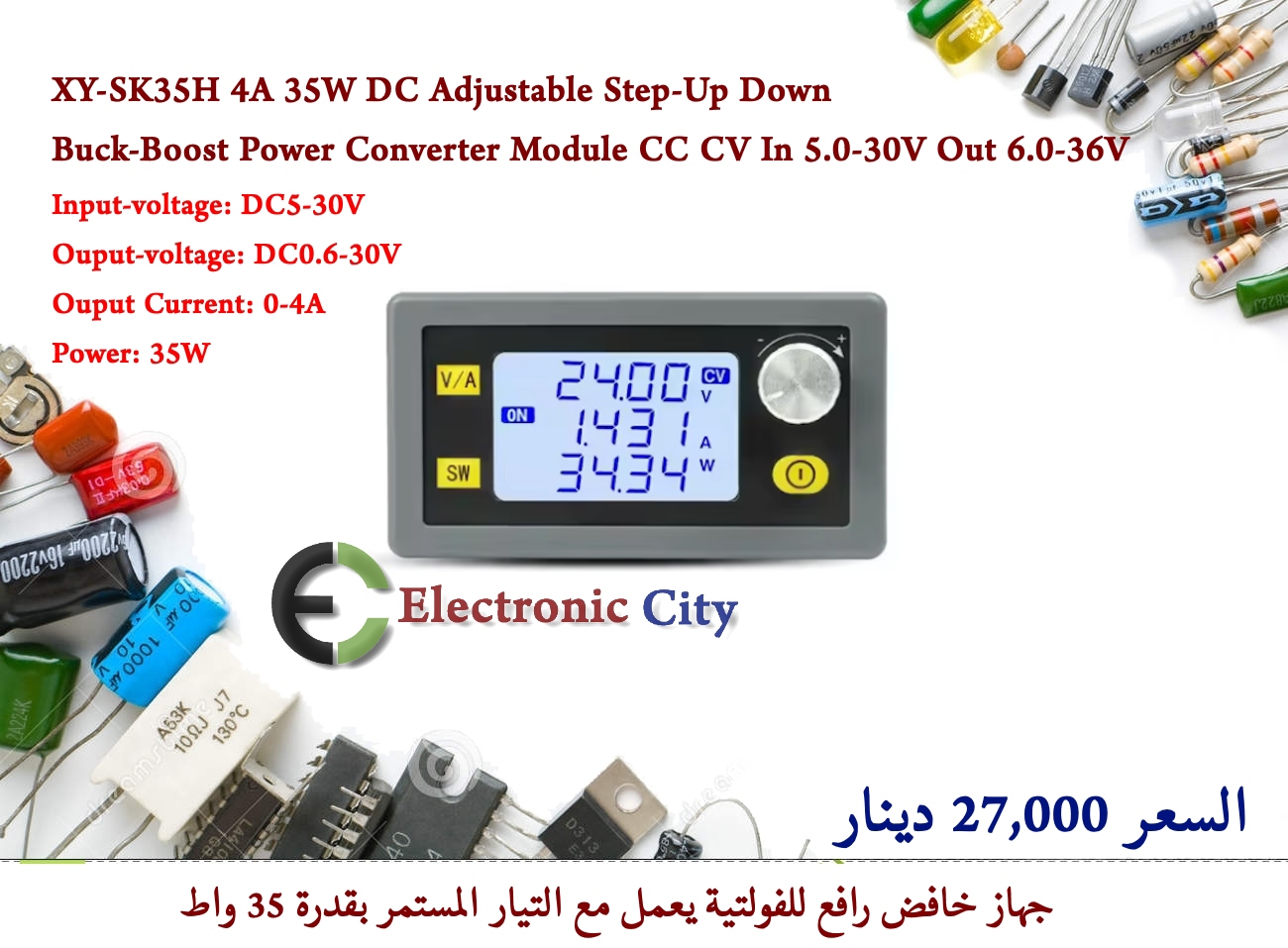

XY-SK35H 4A 35W DC Adjustable Step-Up Down Buck-Boost Power Converter Module CC CV In 5.0-30V Out 6.0-36V #N8 XY-SK35H
27,000د.ع
المنتج مؤمن خلال التوصيل
المواصفات
جهاز XY-SK35H هو منظم جهد كهربائي ذكي ومقاوم ذو تحكم رقمي (DC-DC Buck-Boost Converter). يتيح هذا الجهاز رفع أو خفض الجهد تلقائياً للحفاظ على خرج ثابت وقدرة تصل إلى 35 واط تحت التبريد الطبيعي (ويمكن أن تصل إلى 50 واط عند استخدام مروحة تبريد خارجية). يُستخدم بكثرة كمصدر طاقة معملي صغير للمطورين والهواة، أو كشاحن بطاريات ذكي وشاحن منظومات طاقة شمسية.
المواصفات التقنية الرئيسية
- جهد الإدخال: من 5.0 إلى 30 فولت مستمر (DC).
- جهد الإخراج: قابل للتعديل من 0.6 إلى 30 فولت مستمر.
- تيار الإخراج: من 0 إلى 4.0 أمبير كحد أقصى.
- دقة العرض: دقة الجهد هي 0.01 فولت، ودقة التيار هي 0.001 أمبير.
- المميزات الإضافية: شاشة LCD ملونة وكبيرة، ودعم التعديل الرقمي الفوري للجهد والتيار المستمر (CVCC). [1, 4, 5, 6]
كيفية الاستخدام والتحكم (أزرار الواجهة)
- تعديل الجهد والتيار المستمر (CV/CC):
- اضغط ضغطة قصيرة على زر V/A للدخول إلى واجهة إعدادات الجهد والتيار.
- ستلاحظ وميض مؤشر الجهد (CV)، استخدم البكرة الدوارة (Rotary Encoder) لرفع أو خفض القيمة. اضغط على البكرة أو زر SW للانتقال بين الخانات (الآحاد، العشرات، إلخ).
- اضغط على زر V/A مرة أخرى لتنتقل إلى تعديل الحد الأقصى للتيار (CC)، وقم بتعديله بنفس الطريقة. اضغط عليه مجدداً للحفظ والخروج. [7, 8]
- تشغيل وإيقاف الطاقة:
- اضغط ضغطة قصيرة على زر ON/OFF لقطع أو إيصال التيار عن أطراف الخرج مباشرة دون الحاجة لفصل مصدر الطاقة الأساسي. [7, 9]
- تبديل القراءات على الشاشة:
- اضغط ضغطة قصيرة على زر SW للتبديل بين عرض جهد الإدخال (Input) وجهد الإخراج (Output).
- يمكنك ضغط زر SET (في بعض الإصدارات) أو متابعة القراءة لمشاهدة تفاصيل القدرة المستهلكة بالواط (W)، السعة (Ah)، الطاقة (Wh)، وزمن التشغيل (h). [7, 9]
حمايات الأمان المدمجة
يحتوي جهاز XY-SK35H على منظومة حماية برمجية وعتادية متكاملة تشمل: [5]
- الحماية من عكس القطبية (Anti-Reverse): تحمي الجهاز من التلف في حال توصيل الموجب مكان السالب عند الإدخال.
- منع التدفق العكسي (Anti-Backflow): تتيح لك ربط البطاريات بالخرج لشحنها مباشرة دون الخوف من عودة التيار للجهاز وتلفه عند انقطاع الطاقة.
- الحمايات الذكية الذاتية: يفصل الجهاز تلقائياً إذا تجاوز الحدود المعينة لحماية الدائرة المحملة عليه، مثل حماية الجهد المنخفض (LVP)، الجهد الزائد (OVP)، التيار الزائد (OCP)، والحرارة الزائدة (OTP) عند 100 درجة مئوية. [4, 10, 11]
