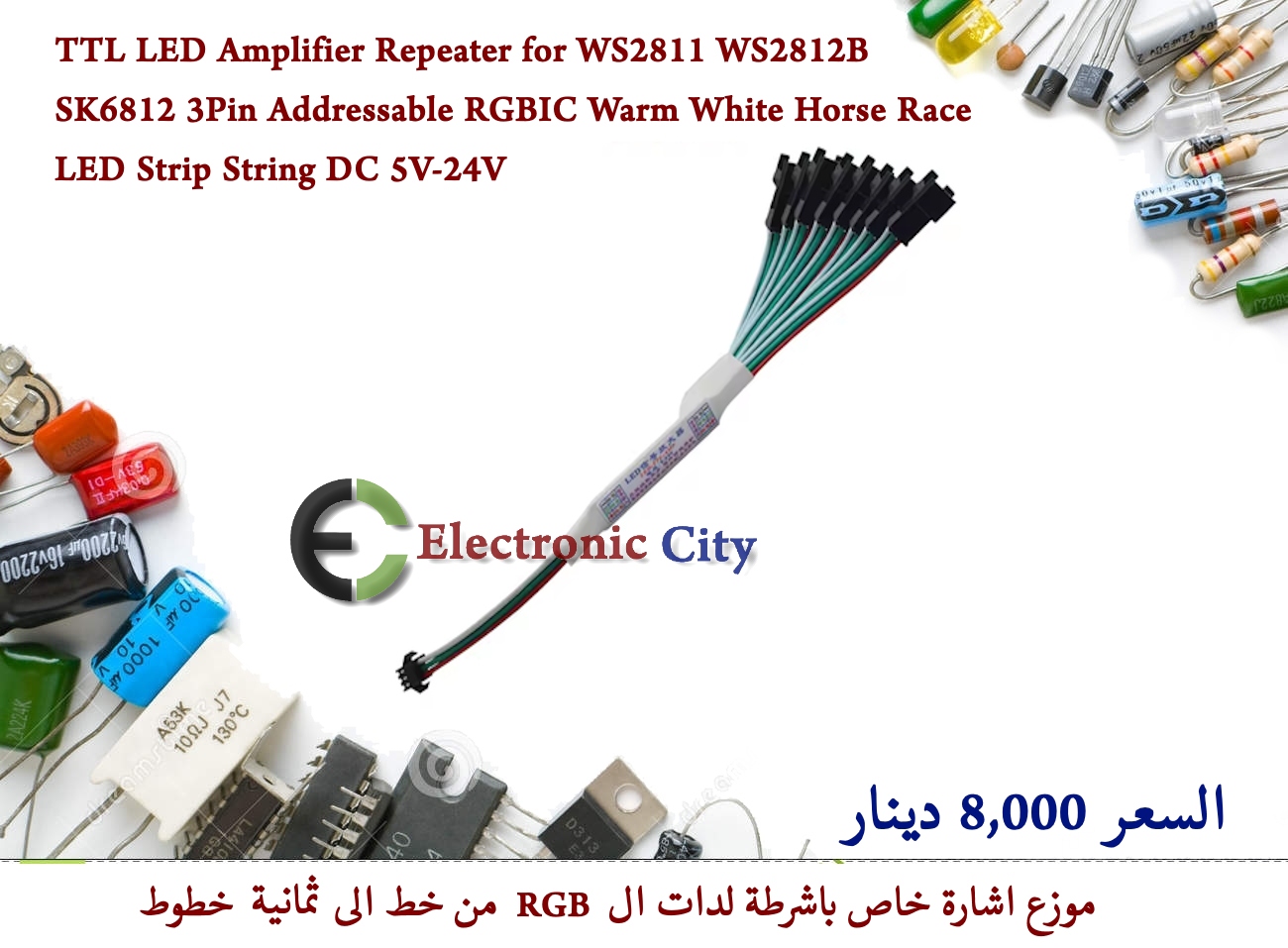

TTL LED Amplifier Repeater for WS2811 WS2812B SK6812 3Pin Addressable RGBIC Warm White Horse Race LED Strip String DC 5V-24V 012812

8,000د.ع

المنتج مؤمن خلال التوصيل

متبقٍ 7 فقط

المواصفات

TTL LED Amplifier Repeater for WS2811 WS2812B SK6812 3Pin Addressable RGBIC Warm White Horse Race LED Strip String DC 5V-24V

موديول TTL LED Amplifier Repeater هو عبارة عن مكرر ومكبر إشارة أساسي مصمم خصيصاً لمشاريع إضاءة الليد الرقمية (Addressable/Digital LEDs) الممتدة لمسافات طويلة.

تعتمد شرائط الليد الذكية (مثل WS2812B أو WS2811) على إشارة بيانات رقمية عالية السرعة (TTL) تُرسل عبر سلك واحد. مخرجات هذه الإشارة من المتحكمات (مثل أردوينو أو ESP32) تكون ذات تيار منخفض جداً، مما يؤدي إلى تشتتها وضعفها بسرعة عند السير في أسلاك طويلة. يسبب هذا الضعف وميضاً عشوائياً (Flickering)، أو تجمد الألوان، أو إضاءة الليد بألوان خاطئة. يقوم هذا المكبر باستقبال إشارة البيانات الضعيفة، وإعادة تشكيلها لتصبح حادة ونقية، وتكبير تيارها لضمان مزامنة مثالية وتأثيرات بصرية سلسة دون أي تشويه.

⚙️ المواصفات الفنية الأساسية

جهد التشغيل: نطاق واسع يتراوح من 5 فولت إلى 24 فولت تيار مستمر (DC 5V-24V).
(⚠️ تنبيه: الموديول لا يغير الجهد؛ يجب أن يتطابق جهد مصدر الطاقة تماماً مع جهد شريط الليد المستخدم).
الرقاقات المدعومة (IC Compatibility): متوافق تماماً مع جميع رقاقات الليد الرقمية ذات الـ 3 أطراف مثل: WS2811, WS2812B, SK6812, WS2813 (خط البيانات الرئيسي)، و SM16703.
نوع الإشارة: مدخل بيانات أحادي ومخرج بيانات أحادي (أو متعدد المخارج المتزامنة حسب تصميم اللوحة).
التوصيل المتتالي (Cascade): يمكن توصيل عدة قطع من هذا المكبر على التوالي لمد الإشارة عبر مئات الأمتار وتشغيل آلاف البكسلات.

🛠️ الميزات العتادية وهندسة الإشارة

تقوية مزدوجة للإشارة: يرفع جهد الإشارة الرقمية لضمان ثباتها عند مستوى (5V TTL Logic)، وفي نفس الوقت يكبر سعة تيار الإشارة لتستطيع السير في الأسلاك النحاسية الطويلة.
إزالة التشويش وتصحيح الموجة: يعالج التشوه الناتج عن المقاومة الكهربائية للأسلاك والتداخل الكهرومغناطيسي (EMI)، ويعيد بناء موجة البيانات المربعة الأصلية بدقة.
حل مشكلة "الليد الأول المحروق" (First Pixel Problem): الخيار المثالي عندما يكون جهاز التحكم (Controller) مخفياً في مكان بعيد جداً عن بداية شريط الليد (مثلاً مسافة من 5 إلى 20 متراً من الأسلاك الفارغة). يغنيك هذا الموديول عن التضحية بليد إضافي لتقريب المسافة.
مزامنة تأثيرات الجري والتتابع (Horse Race): ممتاز جداً لشرائط ليد الأبيض الدافئ أو الملونة التي تعرض تأثير المياه الجارية أو تتابع الخيول الممتدة على طول واجهات المبانى.

📌 ترتيب أطراف التوصيل (Pinout)

يتميز الموديول بواجهة توصيل بسيطة تحتوي على 3 أطراف للدخول و3 أطراف للخروج:

جهة الدخول INPUT (من جهة وحدة التحكم/Controller):
