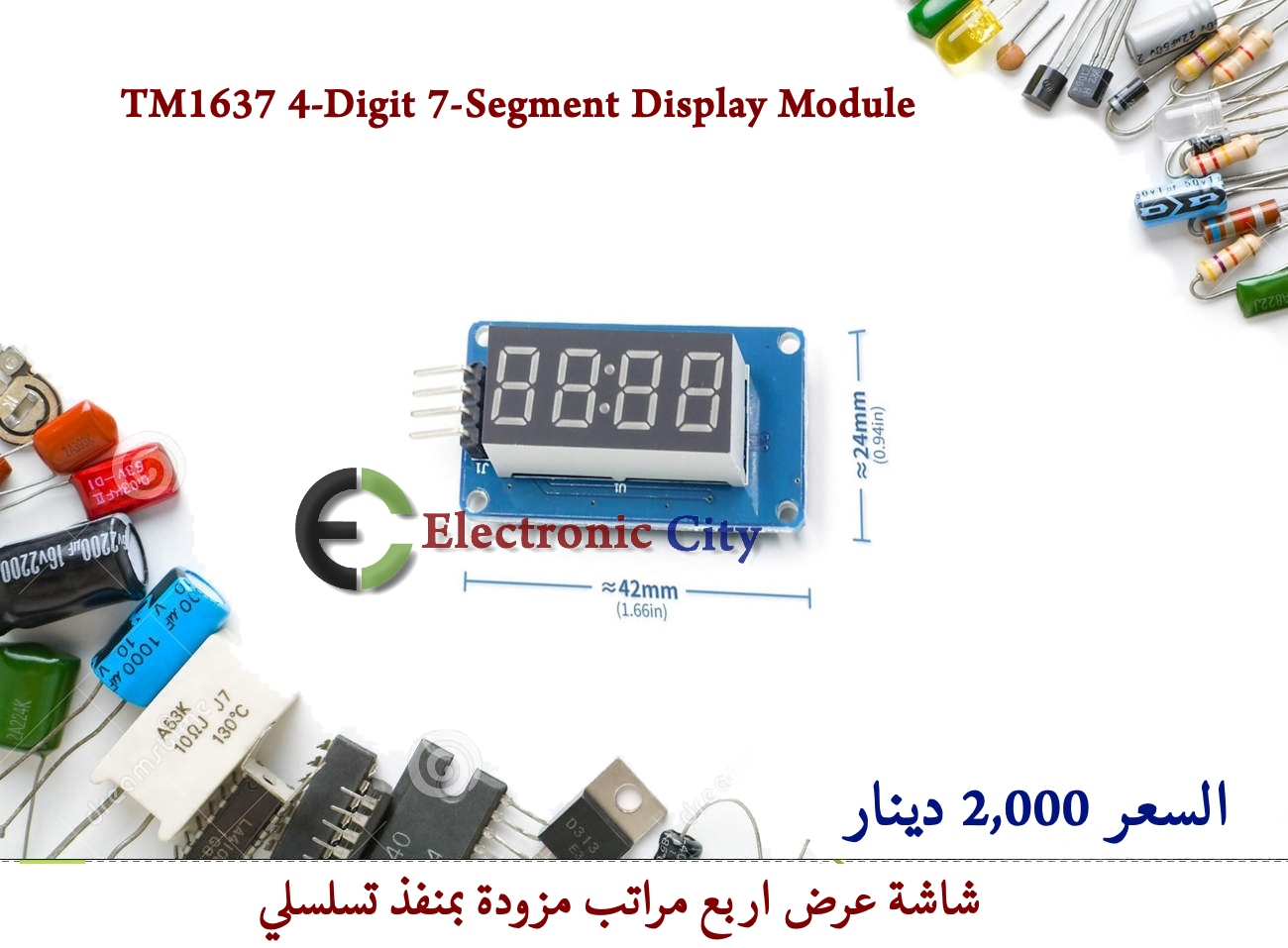

TM1637 4-Digit 7-Segment Display Module

2,000د.ع

المنتج مؤمن خلال التوصيل

المواصفات

شاشة TM1637 المكونة من 4 خانات و 7 قطع (7-Segment) هي وحدة عرض رقمية مخصصة لإظهار الأرقام، الوقت، وبعض الأحرف الأساسية. تكمن الميزة الكبرى لهذه اللوحة في تقليص عدد أطراف التحكم المطلوبة لتشغيل الشاشة من 12 طرفاً إلى طرفين رقميين فقط، وذلك بفضل شريحة القيادة المدمجة TM1637.

📊 المواصفات الفنية الرئيسية

جهد التشغيل: من 3.3 إلى 5 فولت تيار مستمر.
شريحة التحكم (Driver): TM1637 (دائرة تحكم مخصصة لشاشات الـ LED).
واجهة الاتصال: بروتوكول تسلسلي ثنائي الأسلاك (شديد الشبه بـ I2C، لكنه ليس بروتوكول I2C القياسي).
خصائص العرض: 4 خانات حمراء مع نقطتين رأسيتين في المنتصف (:) لتطبيقات الساعات الرقمية.
التحكم بالسطوع: يدعم 8 مستويات إضاءة مختلفة يتم ضبطها عبر الكود.
استهلاك التيار: من 30 إلى 80 مللي أمبير (حسب مستوى السطوع وعدد الأجزاء المضاءة).

📌 توصيف دبابيس اللوحة (Pinout)

VCC: الطرف الموجب لمصدر الطاقة (3.3V أو 5V).
GND: الخط الأرضي المشترك.
DIO: دبوس مدخل/مخرج البيانات (Data Input/Output)، ويُربط بأي دبوس رقمي في الميكروكنترولر.
CLK: دبوس نبضات الساعة (Clock)، ويُربط بأي دبوس رقمي في الميكروكنترولر.

🛠️ الوظائف الأساسية

توفير الدبابيس: تتيح لك الشريحة التحكم في 32 جزءاً ضوئياً منفصلاً (Segments) باستخدام دبوسين فقط من لوحة التحكم.
المسح الداخلي التلقائي: تتولى الشريحة عملية التبديل السريع جداً بين الخانات (Multiplexing) لمنع رعشة الإضاءة، مما يرفع العبء تماماً عن المعالج الرئيسي.
التحكم الفردي بالقطع: تسمح لك بالتحكم بكل قطعة (من A إلى G بالإضافة إلى النقطتين) لرسم رموز مخصصة أو كلمات خطأ (مثل Err).
