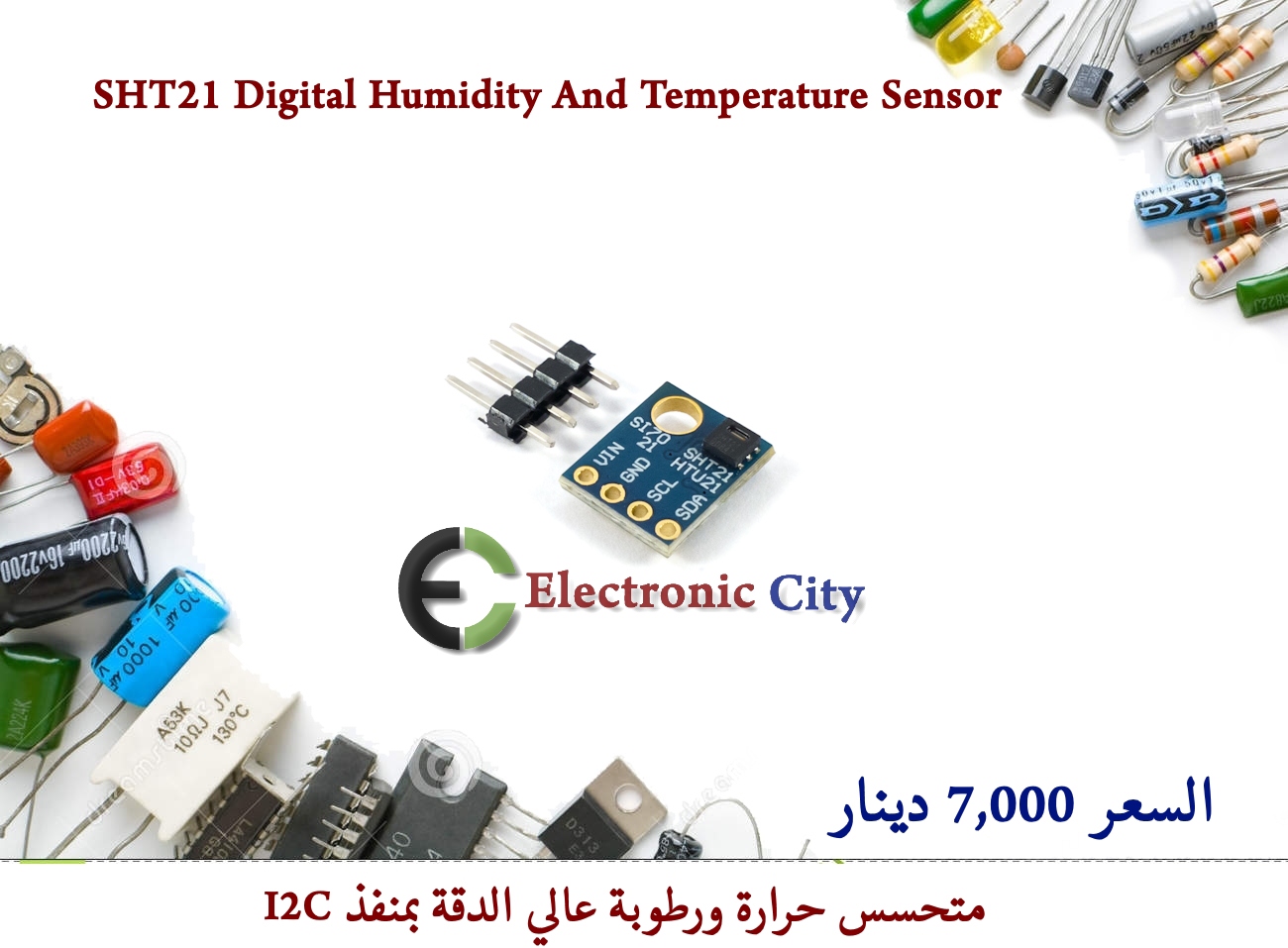

SHT21 Digital Humidity And Temperature Sensor

حساس SHT21 هو مستشعر رقمي عالي الدقة ومدمج جداً لقياس درجة الحرارة والرطوبة النسبية من إنتاج شركة Sensirion. يعتمد على بروتوكول الاتصال I2C، ويأتي غالباً ملحوماً على لوحة تطوير صغيرة (Breakout Board) بـ 4 دبابيس لتسهيل ربطه مع الميكروكنترولر مثل Arduino وRaspberry Pi.

المواصفات الفنية الدقيقة

واجهة الاتصال: الرقمي السلس I2C (العنوان الافتراضي الثابت في الغالب هو 0x40).
نطاق قياس الرطوبة: من 0% إلى 100% رطوبة نسبية (RH)، بدقة خطأ تبلغ ±2%.
نطاق قياس الحرارة: من -40 إلى +125 درجة مئوية، بدقة خطأ تبلغ ±0.3°C.
جهد التشغيل: يعمل في نطاق من 2.1 إلى 3.6 فولت (مثالي لمنظومات 3.3V).
استهلاك الطاقة: منخفض جداً، يبلغ 15 ميكرو أمبير أثناء القياس و0.15 ميكرو أمبير في وضع السكون (Sleep Mode).

طريقة التوصيل (Pinout)

يحتوي الموديل الشائع من الحساس على 4 أطراف رئيسية يتم توصيلها كالتالي:

VCC: يُربط بمصدر طاقة 3.3 فولت (تجنب ربطه بـ 5 فولت مباشرة في بعض اللوحات التي لا تحتوي على منظم جهد لحمايته).
GND: يُربط بالخط الأرضي (السالِب).
SDA: خط البيانات التسلسلي لبروتوكول I2C (يُربط بمنفذ SDA في الآردوينو مثل A4 في لوحة Uno).
SCL: خط نبضات الساعة التسلسلي لبروتوكول I2C (يُربط بمنفذ SCL في الآردوينو مثل A5 في لوحة Uno).

نصائح تشغيلية هامة

مقاومات الرفع (Pull-up Resistors): يحتاج بروتوكول I2C إلى مقاومات رفع (عادة بقيمة 4.7k أو 10k أوم) على خطوط SDA وSCL. إذا كنت تستخدم لوحة تطوير جاهزة للحساس، فالمقاومات تكون مدمجة بها بالفعل ولا داعي لإضافتها.
التوافق البرمجي: تتوفر له مكتبات جاهزة برمجياً بالكامل في بيئة Arduino IDE تحت اسم SHT21 أو مكتبة Sensirion SHT2x، مما يتيح لك قراءة القيم بأمر برمي بسيط مثل SHT21.getHumidity() و SHT21.getTemperature().
