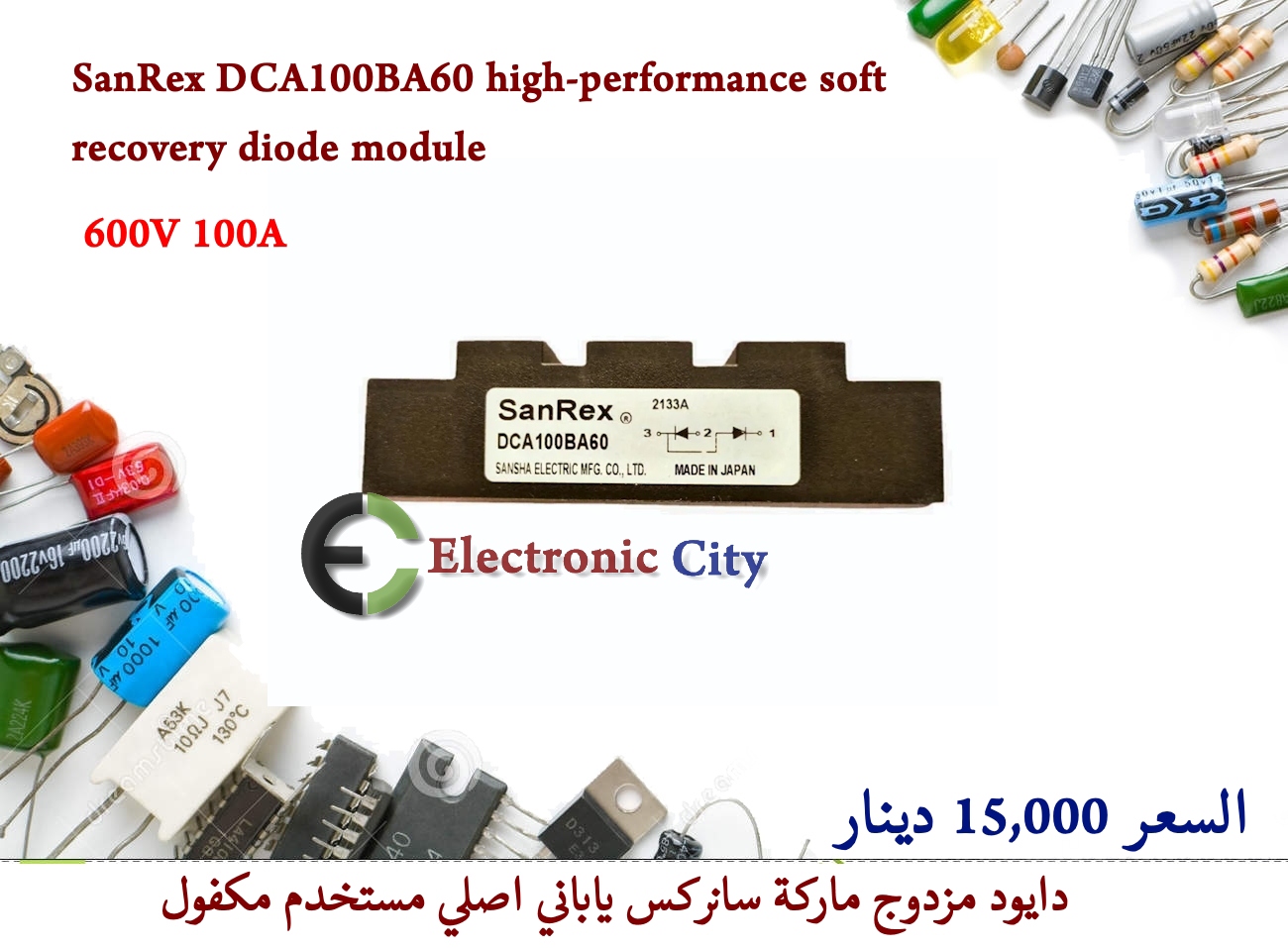

SanRex DCA100BA60 high-performance soft recovery diode module 600V 100A

 SanRex DCA100BA60 هو مودول ديود ذو أداء عالي وخاصية استعادة ناعمة (Soft Recovery Diode Module) من إنتاج شركة Sansha Electric Manufacturing (SanRex). يحتوي المودول على ثنائيين (Dual Diode) متصلين على التوالي (Phase-leg configuration)، وهو مصمم خصيصاً لكبح فوارق الجهد المفاجئة (Voltage overshoot)، وتقليل التداخل الكهرومغناطيسي (EMI)، وخفض فواقد التبديل في تطبيقات القدرة العالية.

### المواصفات الفنية الكهربائية

* أقصى جهد عكسي متكرر (VRM): 600 فولت.

* متوسط التيار الأمامي (IF(AV)): 100 أمبير (عند درجة حرارة هيكل 80 مئوية).

* أقصى هبوط في الجهد الأمامي (VFM): 1.55 فولت (عند تيار 100 أمبير).

* زمن الاستعادة العكسية (trr): 200 نانوشانية كحد أقصى (140 نانوشانية كقيمة نموذجية).

* تيار الاندفاع الأمامي المفاجئ (IFSM): 1350 أمبير (عند تردد 60 هرتز، نبضة واحدة غير متكررة).

* المقاومة الحرارية (Rth(j-c)): 0.45 درجة مئوية/واط كحد أقصى بين الوصلة والهيكل.

* درجة حرارة التشغيل (Tj): من 40- تحت الصفر إلى 150 درجة مئوية.

### الميزات الهيكلية والتصميم

* قاعدة معزولة كهربائياً: يتيح التصميم تثبيت عدة مودولات على مبرد حراري (Heatsink) واحد مشترك دون حدوث تماس كهربائي أو مشاكل في التأريض.

* هيكل صناعي متين: يأتي بشكل قالب (Block) مخصص للتثبيت على الشاسيه بواسطة براغي (Screw Terminals) لضمان توصيل ميكانيكي قوي ومقاومة عالية للاهتزازات الصناعية.

* ميزة الاستعادة الناعمة (Soft Recovery): يمنع نمط الموجة الناعم للديود حدوث رنين حاد عند الفصل، مما يقلل الحاجة إلى استخدام دوائر الحماية المعقدة والمكلفة (Snubber circuits).

### أبرز التطبيقات المشهورة

* آلات اللحام الكهربائية القوسية (Arc Welding) وأجهزة قطع البلازما الصناعية.

* إمدادات الطاقة ذات النمط التبديلي (SMPS) عالية التردد.

* وحدات العاكس والمقوم (Inverter/Converter) لأنظمة التحكم بالمحركات.

* أنظمة إمداد الطاقة غير المنقطعة (UPS) وشواحن البطاريات الصناعية.
