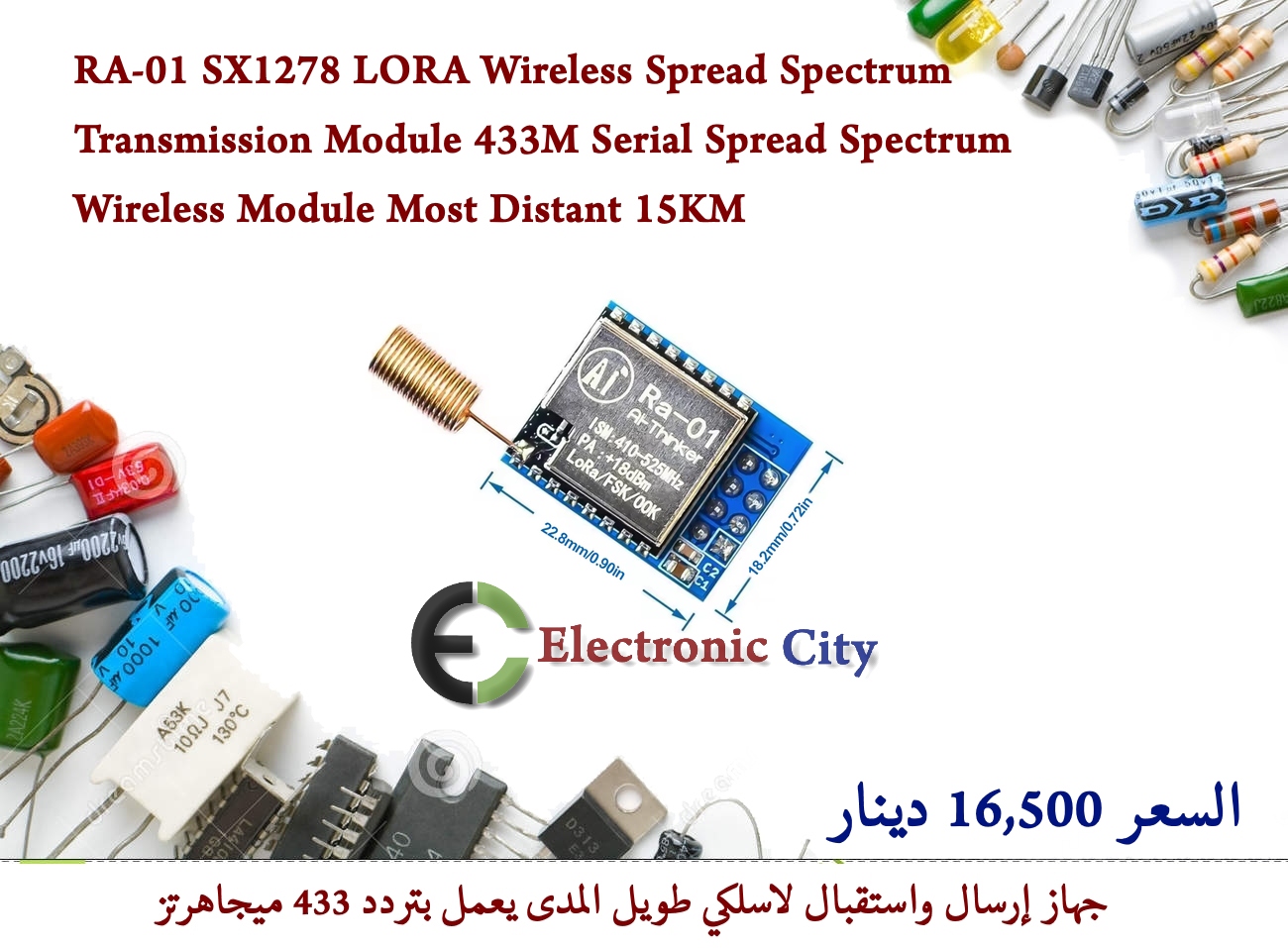

RA-01 SX1278 LORA Wireless Spread Spectrum Transmission Module 433M Serial Spread Spectrum Wireless Module Most Distant 15KM #S5 55891

16,500د.ع

المنتج مؤمن خلال التوصيل

متبقٍ 2 فقط

المواصفات

RA-01 SX1278 LORA Wireless Spread Spectrum Transmission Module 433M Serial Spread Spectrum Wireless Module Most Distant 15KM

جهاز Ra-01 LoRa Module (القائم أيضاً على شريحة SX1278 من شركة Semtech والمطور بواسطة Ai-Thinker) . يعتمد على تقنية طيف الانتشار (Spread Spectrum) بعيدة المدى التي يمكن أن تصل إلى 10 إلى 15 كيلومتراً في الظروف المثالية والمناطق المفتوحة، لكنه يختلف في نقطة جوهرية واحدة تتعلق بالهوائي.

المواصفات الفنية والكهربائية

التردد: 433 ميجاهرتز (النطاق البرمجي المدعوم 410 - 525 ميجاهرتز).
واجهة الاتصال: SPI (وليس تسلسلي UART مباشر؛ حيث يحتاج إلى مكتبة برمجية للتعامل معه عبر السيريال).
جهد التشغيل الآمن: 3.3 فولت فقط (ربطه بـ 5 فولت يتلف الشريحة فوراً).
قوة الإرسال الكهربائية: تصل إلى 20+ dBm مع حساسية استقبال فائقة تبلغ 148- dBm.
استهلاك التيار: منخفض جداً في وضع السكون (أقل من 1 ميكرو أمبير)، وحوالي 120 مللي أمبير أثناء الإرسال بأقصى طاقة.

نصائح بالغة الأهمية لتشغيل بأمان

تنبيه الهوائي الإلزامي: لا تقم مطلقاً بتشغيل الموديول أو إرسال أي بيانات قبل لحام الهوائي الزنبركي (الزنبرك النحاسي المرفق معه عادة) على اللوحة. تشغيل الجهاز بدون هوائي (No-Load الإرسال في الفراغ) يؤدي إلى ارتداد الطاقة اللاسلكية بالكامل إلى داخل الشريحة، مما يتسبب في احتراق واجهة التردد اللاسلكي (RF Amplifier) وتلف القطعة نهائياً في ثوانٍ.
طول السلك/الهوائي للتردد 433MHz: إذا فقدت الهوائي الزنبركي المرفق وتريد استخدام سلك نحاسي عادي، يجب أن يكون طول السلك دقيقاً جداً ليناسب ربع طول الموجة (1/4 Wave Lambda) لتردد 433 ميجاهرتز، وهو 16.4 سم تقريباً.
تحويل مستويات الجهد (Logic Level Shifter): إذا كنت تربطه مع آردوينو يعمل بـ 5 فولت (مثل Arduino Uno)، يفضل وضع مقاومات تقسيم جهد أو محول مستويات (Level Shifter) على خطوط الإشارات (MOSI, SCK, NSS) لحماية دبابيس الحساس التي تعمل بجهد 3.3 فولت كحد أقصى.
