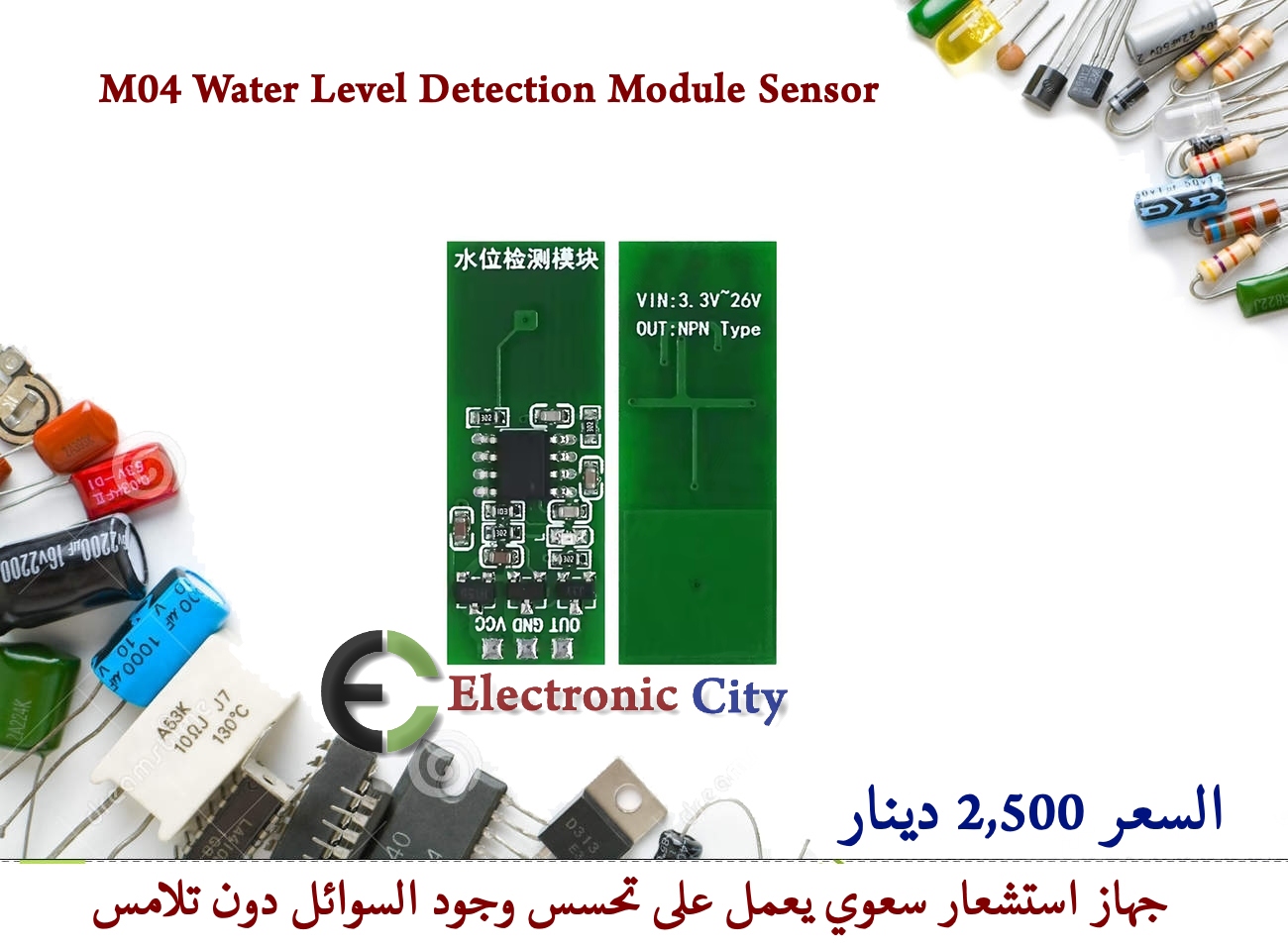

M04 Water Level Detection Module Sensor

M04 Water Level Detection Module Sensor

مستشعر M04 هو وحدة لقياس مستوى السوائل بالسعة الكهربائية بدون تلامس (Non-contact). تم تصميمه لاستشعار وجود أو غياب السائل من خلف جدران الحاويات غير المعدنية، مما يمنع تآكل المستشعر أو تلوث السوائل كما يحدث في العوامات التقليدية.

📊 المواصفات الفنية الرئيسية

• جهد التشغيل: من 3.3 إلى 26 فولت تيار مستمر (الحد الأقصى الموصى به: 24 فولت).
• آلية الاستشعار: المجال السعوي/الحثي (يتأثر باقتراب السائل).
• سمك جدار الحاوية المقبول: من 3 مم إلى 4.5 مم (يعمل عبر البلاستيك، الزجاج، والسيراميك).
• نوع المخرج (Output): رقمي من نوع مصب مفتوح NPN (Open-drain).
• تيار التشغيل: حوالي 3.6 مللي أمبير.
• أبعاد اللوحة: 31.5 مم × 12 مم.

📌 توصيف دبابيس اللوحة (Pinout)

• VCC: الطرف الموجب لمصدر الطاقة (3.3V - 26V).
• GND: الخط الأرضي المشترك (0V).
• OUT: مخرج الإشارة الرقمية:
  • منخفض (Low/GND): عند اكتشاف وجود السائل.
  • مرتفع (High/VCC): عند عدم وجود سائل.

⚠️ تحذير تشغيل حرج جداً

هذه الوحدة المحددة لا تحتوي على حماية ضد عكس الأقطاب. توصيل خط VCC مكان GND أو العكس سيؤدي فوراً وبشكل دائم إلى احتراق الشريحة الإلكترونية المدمجة باللوحة. تأكد تماماً من خطوط الطاقة قبل التشغيل.
