Isolated TTL to RS485 Module High-Speed 2Mbps Serial Port Converter with Auto Switching, Compatible with 3.3V-5V #K2 012805

11,000د.ع

المنتج مؤمن خلال التوصيل

متبقٍ 6 فقط

المواصفات

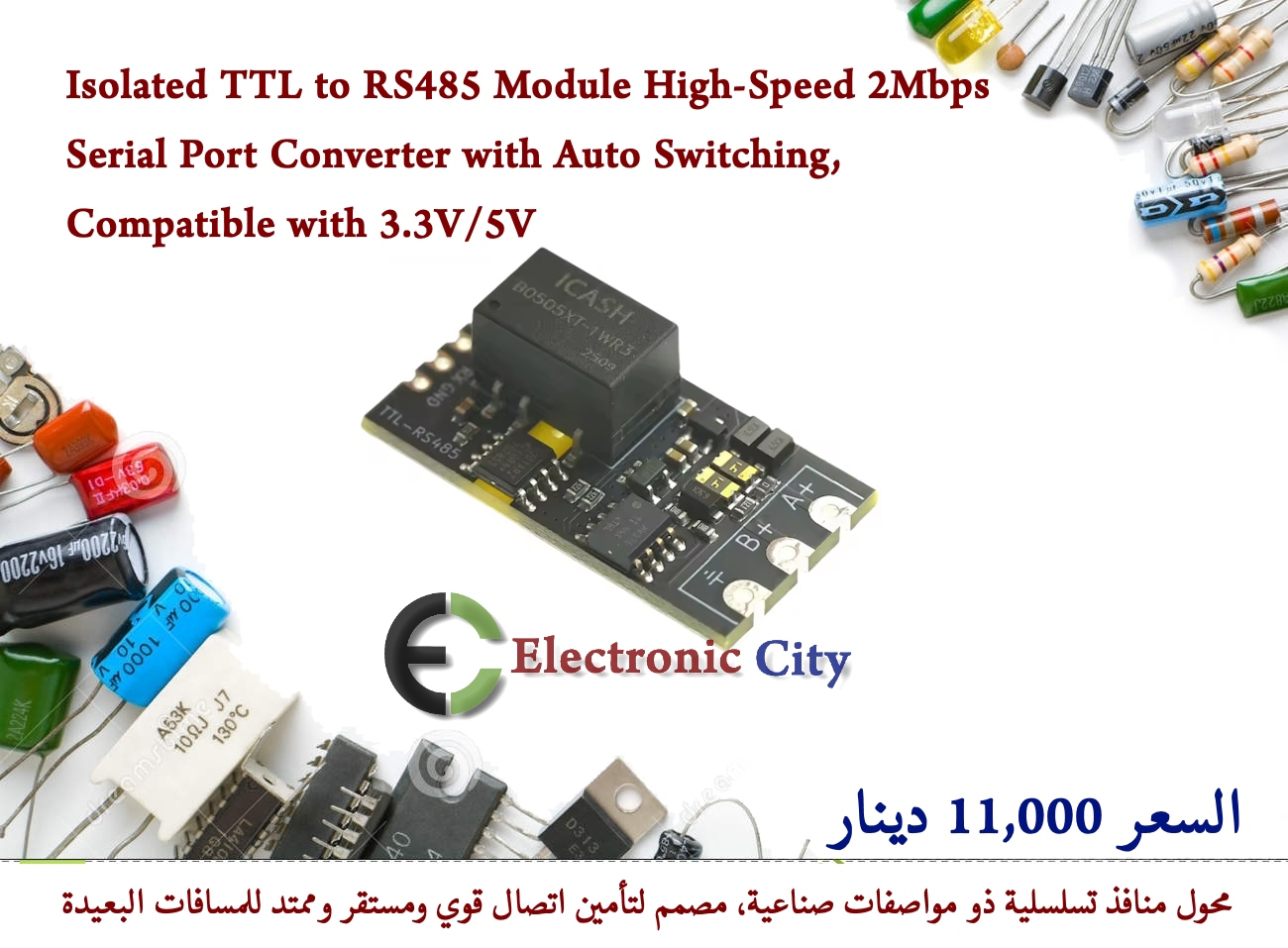

Isolated TTL to RS485 Module High-Speed 2Mbps Serial Port Converter with Auto Switching, Compatible with 3.3V-5V

موديول Isolated TTL to RS485 Module هو محول منافذ تسلسلية ذو مواصفات صناعية، مصمم لتأمين اتصال قوي ومستقر وممتد للمسافات البعيدة بين المعالجات والمتحكمات الدقيقة (TTL) وشبكات الاتصال الصناعية (RS485).

يتميز هذا الموديول بثلاث ركائز أساسية: سرعة فائقة تصل إلى 2 ميجابت في الثانية، عزل كهربائي كامل (Galvanic Isolation) لحماية لوحات التحكم الحساسة، وتحكم تلقائي في اتجاه البيانات (Auto-Switching) عتادياً يغنيك تماماً عن تخصيص أطراف إضافية في البرمجة للتبديل بين الإرسال والاستقبال.

⚙️ المواصفات الفنية الأساسية

جهد الإشارات المنطقية (TTL): متوافق تلقائياً وبشكل كامل مع الأنظمة التي تعمل بجهد 3.3 فولت و 5 فولت دون الحاجة لمحول مستويات الجهد (Level Shifter).
أقصى سرعة لنقل البيانات: يدعم معدلات نقل (Baud Rates) فائقة السرعة تصل إلى 2 Mbps، مما يجعله مثالياً لنقل البيانات الضخمة وبزمن تأخير شبه منعدم.
مسافة الاتصال الفعالة: يمكن أن تصل إلى 1200 متر عند استخدام سرعات نقل منخفضة، وفقاً للمواصفات القياسية لبروتوكول RS485.
العزل الكهربائي والمغناطيسي: يحتوي على عوازل رقمية مدمجة (Optocouplers) ومحول طاقة معزول (DC-DC Converter). يفصل هذا النظام الأرضي تماماً ويعزل جهوداً تصل إلى 1.5KV أو 3KV (حسب الرقاقة المستخدمة).
سعة العقد على الشبكة: تتيح خصائص المرسل والمستقبل المدمج توصيل 32، 128، أو 256 عقدة (جهاز) على سلك ناقل تفاضلي واحد (RS485 Bus).

🛠️ الميزات العتادية وأنظمة الحماية

التحويل التلقائي لاتجاه البيانات (Hardware Auto-Switching): يتحسس الموديول تدفق البيانات ذاتياً؛ فعندما يرسل الميكروكنترولر بيانات، يفتح الموديول قناة الإرسال فوراً، وعند الانتهاء يعود لوضع الاستقبال تلقائياً. هذا يلغي الحاجة لتعريف أطراف RE أو DE برمجياً.
عزل كامل للإشارة والطاقة: فصل كهربائي تام بين جهة المعالج الحساسة وجهة خطوط الحقل الصناعية. في حال حدوث التماس أو جهد عالي على خطوط RS485، سيتوقف الضرر عند العازل ولن ينتقل لحرق لوحة Arduino أو ESP32 أو الـ PLC الخاص بك.
حماية صناعية لخطوط النقل: مزود بصمامات ثنائية لكبح الجهد العابر (TVS Diodes)، وحماية ضد التفريغ الاستاتيكي (ESD)، لحماية الشبكة من الصواعق والشرارات الكهربائية المفاجئة.
مقاومة التشويش الكهرومغناطيسي: يعتمد بروتوكول RS485 على الإشارات التفاضلية (Differential Signaling)، مما يمنحه حصانة طبيعية ضد الضوضاء الكهربائية الناتجة عن المحركات الضخمة أو المرحلات (Relays).

📌 ترتيب أطراف التوصيل (Pinout)

جهة مدخل الـ TTL (التوصيل بالميكروكنترولر):

VCC: مدخل طاقة الجانب المنطقي (يوصل بـ 3.3V أو 5V الخاصة بالمتحكم).
TXD: مدخل استقبال البيانات (يوصل مباشرة بطرف الـ TX الخاص بالمتحكم).
RXD: مخرج إرسال البيانات (يوصل مباشرة بطرف الـ RX الخاص بالمتحكم).
GND: الخط الأرضي الخاص بالمتحكم.

جهة مخرج الـ RS485 (التوصيل بالشبكة الصناعية):

A+ (أو Non-inverting): الخط التفاضلي الموجب لناقل البيانات.
B- (أو Inverting): الخط التفاضلي السالب لناقل البيانات.
GND / Shield (اختياري): الخط الأرضي للشبكة أو شيلد الكابل، لمنع تفاوت فرق الجهد الأرضي بين الأجهزة المتباعدة.

🌐 أبرز التطبيقات والاستخدامات

بروتوكول Modbus RTU اللاسلكي والسلكي: ربط المعالجات الصغرى وأجهزة ESP32 بالحساسات الصناعية، وأجهزة الـ PLC، ومغيرات السرعة للمحركات (VFD)، وعدادات الطاقة الذكية.
الأتمتة الصناعية وأنظمة SCADA: قراءة البيانات والتحكم عن بُعد، وأنظمة إضاءة المسارح والمهرجانات (DMX512)، وشبكات المصانع.
أنظمة الطاقة المتجددة: الربط بين مصفوفات عواكس الطاقة الشمسية (Inverters)، وأنظمة إدارة البطاريات التجارية (BMS).

هل تقوم بربط هذا الموديول مع جهاز صناعي يعمل ببروتوكول Modbus RTU، أم جهاز PLC، أم تبني شبكة مخصصة من المستشعرات متعددة النقاط؟ أخبرني بنوع المعالج الرئيسي الذي تستخدمه (مثل ESP32، STM32، أو كمبيوتر عبر محول USB-to-TTL) لأزودك بمخطط التوصيل الدقيق أو الكود البرمجي المناسب للتشغيل.
