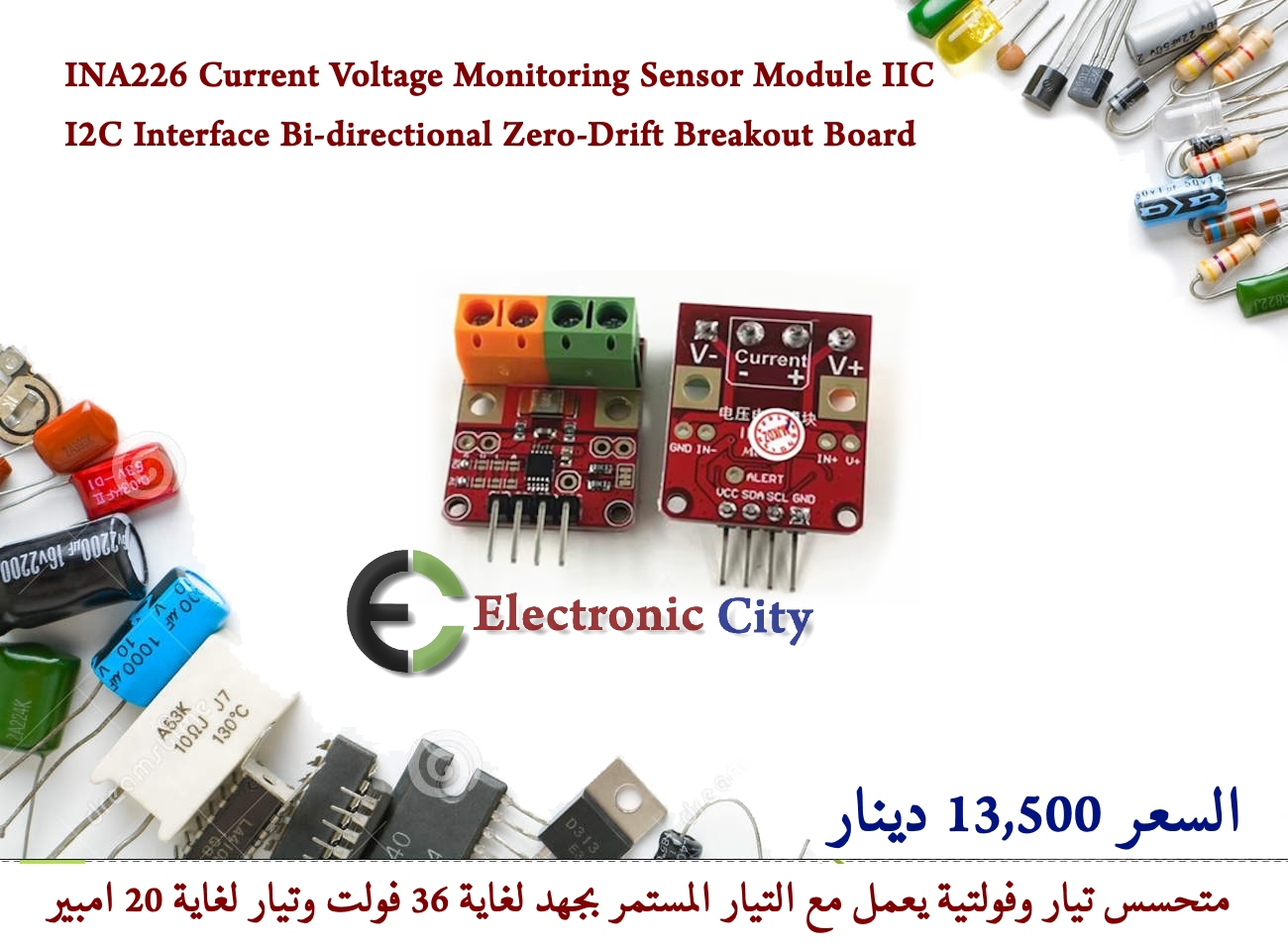

INA226 Current Voltage Monitoring Sensor Module IIC I2C Interface Bi-directional Zero-Drift Breakout Board

INA226 Current Voltage Monitoring Sensor Module IIC I2C Interface Bi-directional Zero-Drift Breakout Board

مستشعر INA226 هو وحدة عالية الدقة لقياس الجهد، التيار، واستهلاك الطاقة في الاتجاهين. يعمل المستشعر عبر واجهة I2C/SMBus ويتميز بتقنية Zero-Drift التي تمنع انحراف القراءات مع تغير الحرارة.

📊 المواصفات الفنية الرئيسية

• نطاق جهد الناقل (Bus Voltage): من 0 إلى 36 فولت.
• مكان القياس: يدعم الجانب العالي (High-side) أو المنخفض (Low-side).
• دقة التحويل (ADC): 16 بت لقراءات شديدة الدقة.
• جهد الإزاحة (Offset): بحد أقصى 10 ميكرو فولت (دقة متناهية).
• نسبة الخطأ في الكسب: 0.1% كحد أقصى.
• العناوين المتاحة: يدعم حتى 4 عناوين I2C مختلفة عبر دبابيس العنوان.

📌 توصيف دبابيس اللوحة (Pinout)

• VCC: تزويد الشريحة بالطاقة (من 2.7 إلى 5.5 فولت).
• GND: الخط الأرضي المشترك.
• SCL: خط تزامُن الساعة لبروتوكول I2C.
• SDA: خط نقل البيانات لبروتوكول I2C.
• VBUS: مدخل قياس جهد الناقل (يُربط بخط طاقة الحمل).
• IN+: الطرف الموجب لمقاومة التوازي (Shunt) جهة مصدر الطاقة.
• IN-: الطرف السالب لمقاومة التوازي (Shunt) جهة الحمل (Load).
• ALE: مخرج التنبيه (Alert) لإرسال إشارات المقاطعة عند تجاوز قيم محددة.
• A0 / A1: دبابيس تحديد عنوان I2C لتوصيل أكثر من مستشعر.

🛠️ الوظائف الأساسية

• قياس التيار: يحسب التيار المار عبر قياس فرق الجهد الصغير جداً على مقاومة التوازي الخارجية.
• قياس الجهد: يقيس جهد التشغيل الإجمالي للحمل عبر دبوس VBUS.
• حساب القدرة (Power): تقوم الشريحة بضرب الجهد في التيار داخلياً لتعطي قيمة الطاقة بالوات مباشرة دون إجهاد المعالج الدقيق
