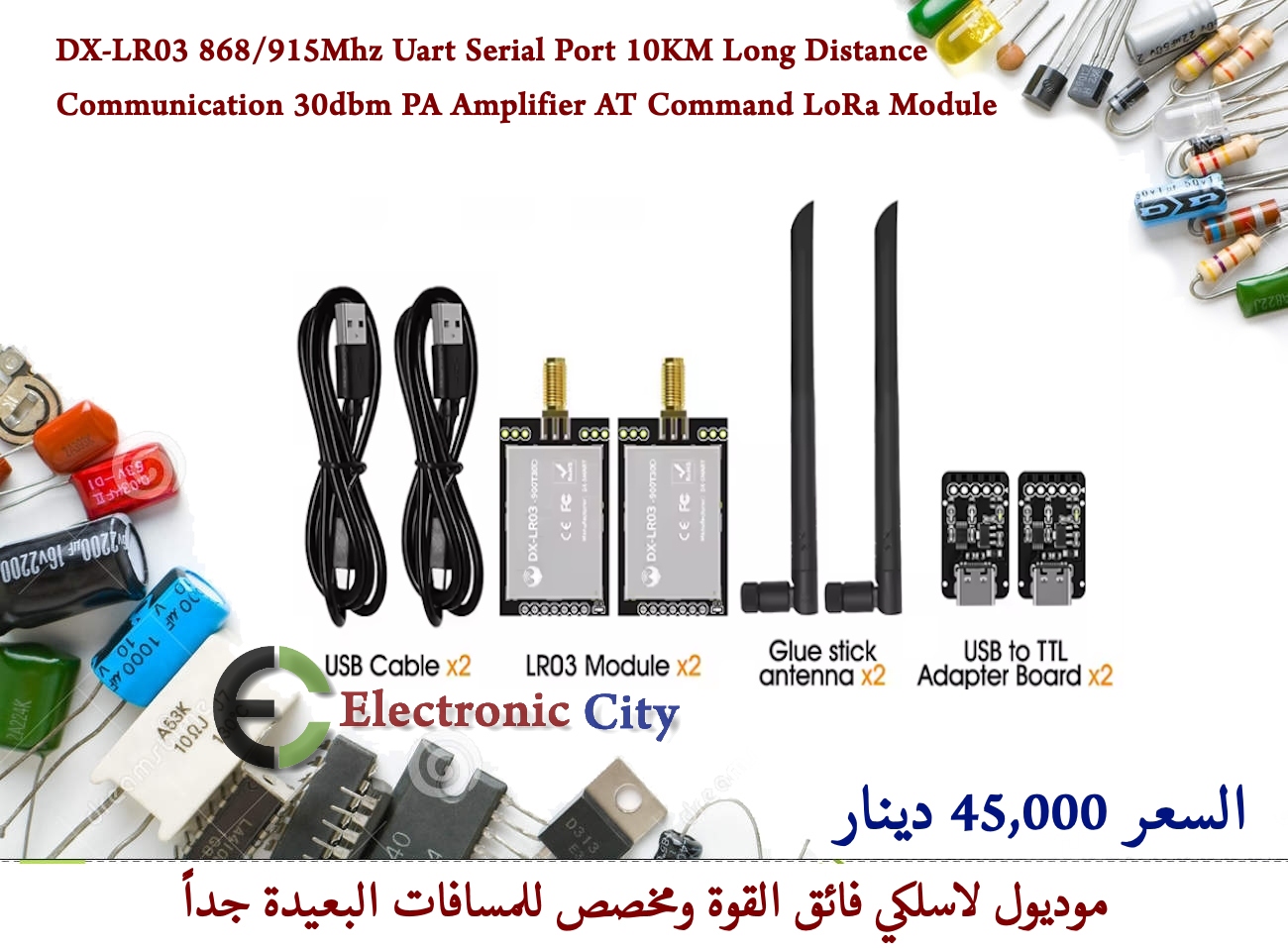

DX-LR03 868/915Mhz Uart Serial Port 10KM Long Distance Communication 30dbm PA Amplifier AT Command LoRa Module 012804 — صورة 1
DX-LR03 868/915Mhz Uart Serial Port 10KM Long Distance Communication 30dbm PA Amplifier AT Command LoRa Module 012804 — صورة 2
· Wi-Fi / Bluetooth / RF

DX-LR03 868/915Mhz Uart Serial Port 10KM Long Distance Communication 30dbm PA Amplifier AT Command LoRa Module 012804

45,000د.ع
المنتج مؤمن خلال التوصيل
المواصفات
DX-LR03 868/915Mhz Uart Serial Port 10KM Long Distance Communication 30dbm PA Amplifier AT Command LoRa Module

وحدة DX-LR03 LoRa RF Module هي عبارة عن موديول لاسلكي فائق القوة ومخصص للمسافات البعيدة جداً، مصمم خصيصاً للتطبيقات الصناعية ونقل البيانات بكفاءة استثنائية. الميزة الأكبر لهذا الموديول هي وجود مكبر قدرة مدمج (PA) بقدرة 1 واط (+30dBm)، واعتماده على منفذ تسلسلي UART بسيط يتم التحكم به عبر أوامر AT (AT Commands)، مما يغنيك تماماً عن تعقيدات واجهات SPI السابقة.
⚙️ المواصفات الفنية الأساسية
  • جهد التشغيل: يتراوح عادة بين 3.3 إلى 5.5 فولت تيار مستمر (⚠️ تنبيه: يتطلب مصدر طاقة قوي ومستقر جداً لتغطية سحب التيار العالي أثناء الإرسال بأقصى طاقة).
  • نطاق التردد: قابل للتعديل برمجياً ليدعم ترددي الـ ISM العالميَّين 868MHz (أوروبا) و 915MHz (أمريكا وأستراليا).
  • طاقة الإرسال: تصل إلى +30 dBm (1 واط كامل)، ويمكن خفضها برمجياً لتوفير الطاقة عند عدم الحاجة للمدى الأقصى.
  • مسافة الاتصال الفعالة: تصل إلى 10 كيلومترات (10KM) في الأماكن المفتوحة ذات خط النظر المباشر والظروف المثالية.
  • واجهة الاتصال: منفذ تسلسلي قياسي UART Serial port (منطق TTL، طرفي TX/RX).
  • البروتوكول وآلية العمل: تعديل طيف انتشار LoRa (LoRa spread spectrum) مع دعم النقل الشفاف للبيانات والتهيئة عبر أوامر نصية بسيطة.
🛠️ الميزات العتادية والبروتوكولات
  • مكبرات مدمجة (PA + LNA): يحتوي على مكبر قدرة (PA) لرفع إشارة الإرسال إلى +30dBm، ومكبر خفض الضوضاء (LNA) لرفع حساسية الاستقبال، مما يمنحه قدرة مذهلة على اختراق العوائق والمباني.
  • النقل الشفاف للبيانات (Transparent Transmission): يعمل كأنه "سلك لاسلكي افتراضي"؛ البيانات التي تُرسلها إلى طرف TX في الموديول الأول تخرج تلقائياً من طرف RX في الموديول الثاني دون الحاجة لتغليف المعالج للبيانات.
  • سهولة الإعداد بأوامر AT: لا حاجة لبرمجة مسجلات الراديو المعقدة؛ يمكنك ضبط السرعة (Baud Rate)، التردد، عامل الانتشار (SF)، مفاتيح التشفير، وقنوات الاتصال عبر أوامر نصية بسيطة (مثل: AT+FREQ=868000000).
  • تصحيح الأخطاء التلقائي (FEC): خوارزميات مدمجة تكتشف وتصلح البيانات التالفة الناتجة عن التشويش اللاسلكي أو الضوضاء المحيطة لضمان وصول البيانات سليمة.
  • أنماط توفير الطاقة: يدعم أوضاع نوم متعددة يتم التحكم بها برمجياً لتقليل استهلاك التيار إلى أدنى حد عند عدم إرسال البيانات.

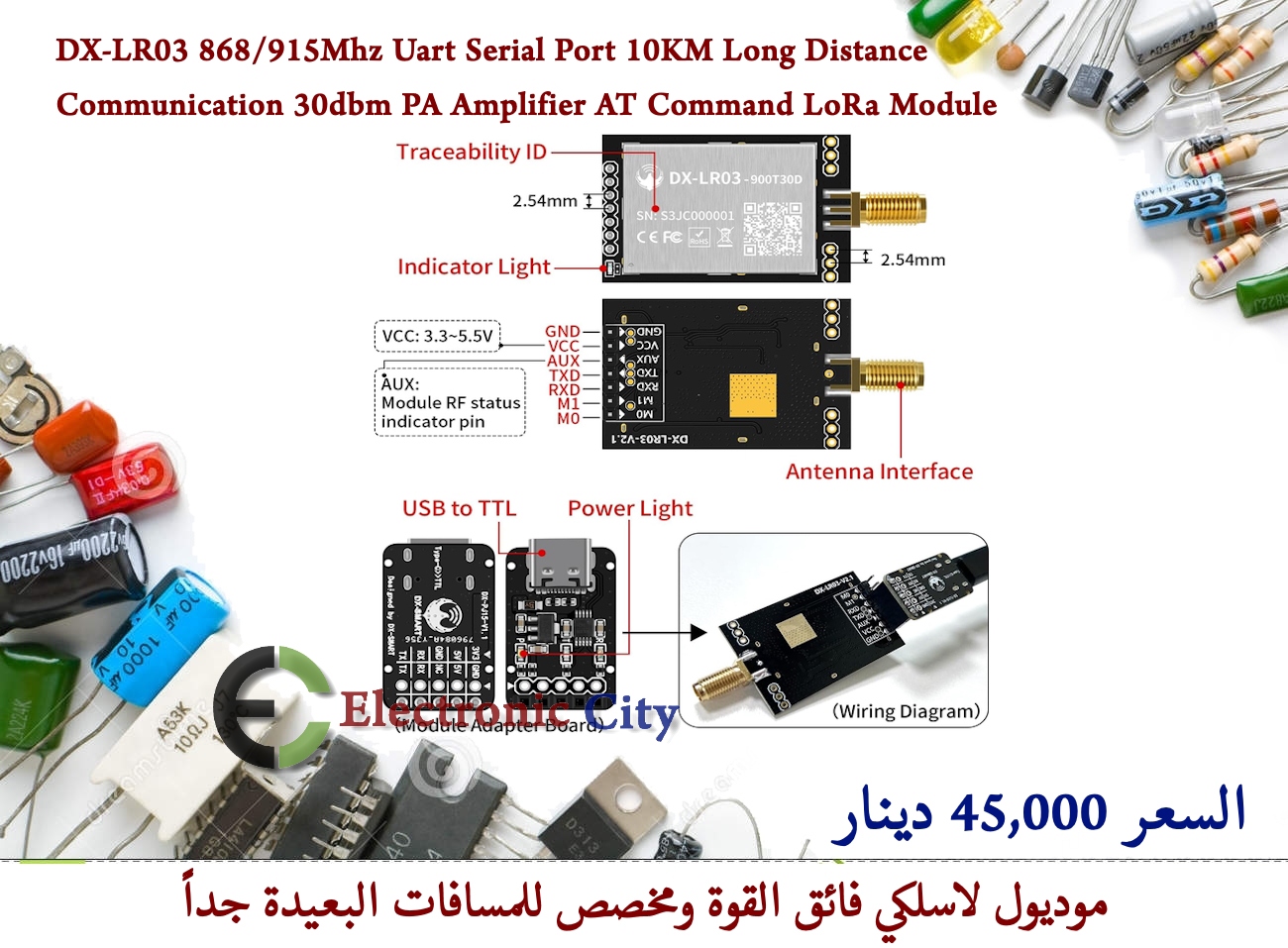

📌 ترتيب أطراف التوصيل (Pinout)
يتكون منفذ التوصيل في موديول DX-LR03 غالباً من 4 إلى 6 أطراف أساسية:
  1. VCC: مدخل الطاقة الرئيسي (تأكد أن منظم الجهد لديك يمكنه تحمل نبضات تيار تصل إلى 500mA - 1A أثناء الإرسال بقدرة 30dBm).
  2. GND: الخط الأرضي للنظام.
  3. RXD: مدخل استقبال البيانات التسلسلية (يوصل بطرف TX في الميكروكنترولر).
  4. TXD: مخرج إرسال البيانات التسلسلية (يوصل بطرف RX في الميكروكنترولر).
  5. AUX / MD0: طرف الحالة المساعد (يُستخدم لمعرفة ما إذا كان الموديول مشغولاً بإرسال البيانات، أو للتحويل بين وضع التهيئة ووضع نقل البيانات).
  6. SET / EN: طرف تفعيل الموديول أو إدخاله في وضع الضبط عتادياً (حسب إصدار اللوحة).
🌐 أبرز الاستخدامات الصناعية
  • القياس اللاسلكي عن بُعد (Telemetry): جمع قراءات الحساسات من حقول النفط، المزارع الشاسعة، أو محطات الكهرباء النائية.
  • الشبكات الذكية وقراءة العدادات: جمع بيانات عدادات المياه، الغاز، والكهرباء عبر أحياء سكنية بالكامل أو مناطق ريفية.
  • المراقبة البيئية والزراعية: تتبع رطوبة التربة، محطات الأرصاد الجوية، أو تتبع الماشية على مساحات تمتد لعدة كيلومترات.
  • التحكم في الطائرات المسيرة والروبوتات: توفير رابط اتصال طويل المدى لنقل بيانات التحكم (Telemetry) للطائرات بدون طيار والمركبات الاستكشافية.
