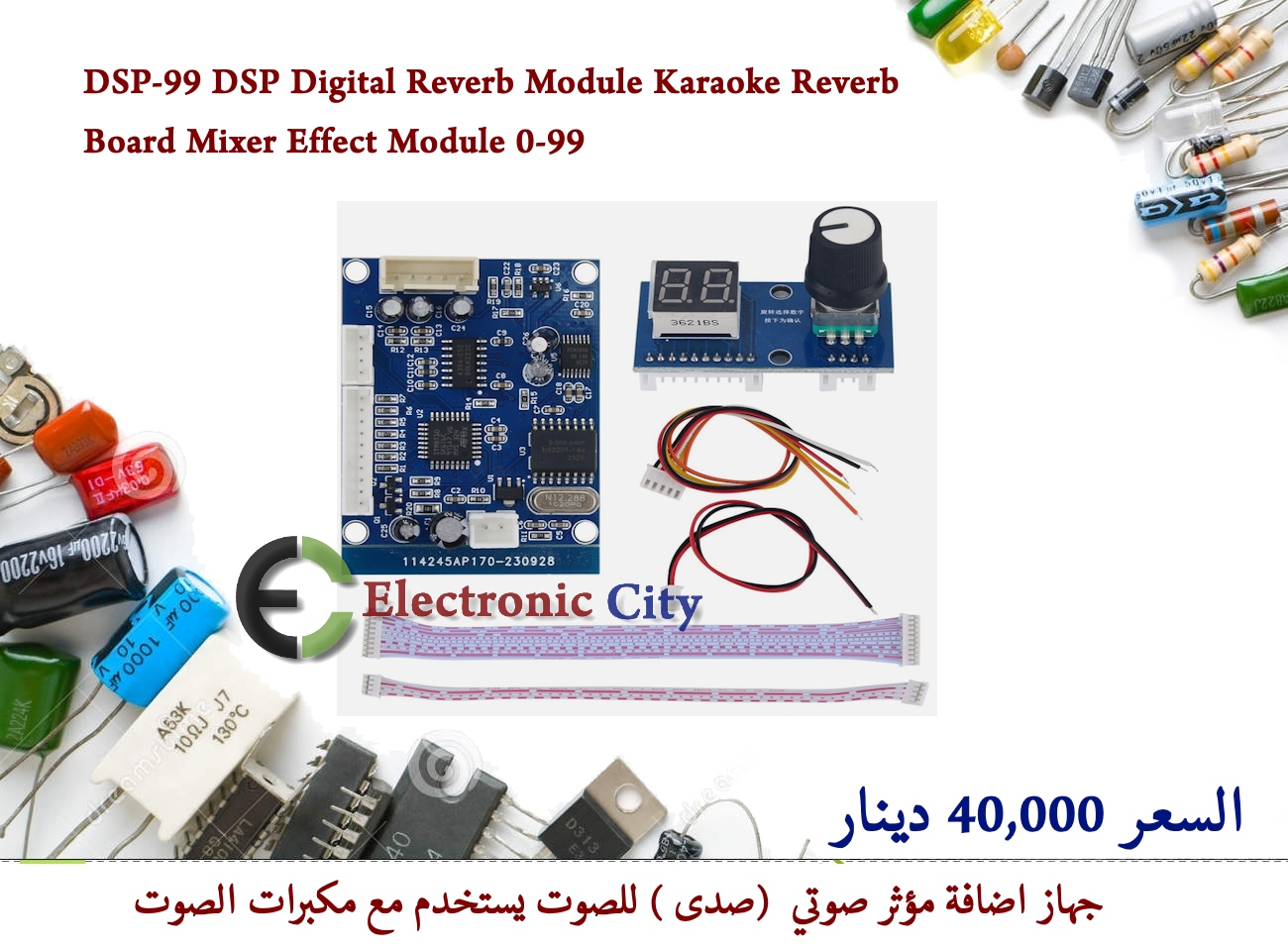

DSP-99 DSP Digital Reverb Module Karaoke Reverb Board Mixer Effect Module 0-99 #N1 55883

DSP-99 DSP Digital Reverb Module Karaoke Reverb Board Mixer Effect Module 0-99

إن وحدة DSP-99 (أو DSP99-1808) هي لوحة إلكترونية رقمية مصغرة تُستخدم لإضافة تأثيرات صوتية مثل الصدى (Reverb) والتأخير (Delay) لأجهزة الصوت.

تُستعمل بكثرة في تعديل وصناعة أجهزة الكاريوكي، خلاطات الصوت (Mixers)، ومضخمات الصوت المنزلية.

المواصفات التقنية الرئيسية

جهد التشغيل: 5 فولت تيار مستمر (DC 5V).

معالجة الصوت: تعتمد على شريحة PCM1808 لمعالجة الصوت الرقمي بدقة عالية.

واجهة التحكم: شاشة رقمية (7-Segment) تعرض أرقام التأثيرات من 00 إلى 99 مع مفتاح دوار (Encoder) لتغيير التأثير وضبطه.

المداخل والمخارج: مدخل صوت أحادي (Mono) ومخرج صوت مجسم (Stereo).

أنواع التأثيرات (من 00 إلى 99)تحتوي اللوحة على 100 تأثير جاهز مبرمج مسبقاً، وتنقسم إلى:

تأثيرات الصدى (Reverb): محاكاة الصوت في قاعات كبيرة، غرف صغيرة، كنائس، أو مسارح مفتوحة.

تأثيرات التأخير والترديد (Echo & Delay): تكرار الصوت بفواصل زمنية مختلفة تناسب الأغاني الكاريوكي.

تأثيرات الدمج (Multi-FX): دمج الصدى مع الترديد في نفس الوقت (مثل Delay + Reverb) للحصول على صوت احترافي.

تأثيرات تعديل الموجات: مثل الكورس (Chorus) والفلاينجر (Flanger).

ملاحظات هامة عند التركيب (DIY)إذا كنت تريد بناء جهاز صوتي باستخدام هذه اللوحة، يجب الانتباه للتالي:تحتاج إلى مكبر أولي (Pre-amp): اللوحة لا تكبّر صوت المايكروفون الضعيف مباشرة؛

يجب توصيل المايك بمضخم أولي أولاً، ثم إدخال الصوت إلى اللوحة.

تحتاج إلى مازج (Mixer): لدمج الصوت الأصلي (الناشف) مع الصوت الخارجي من اللوحة (بالتأثير) لضمان وضوح الكلام.
