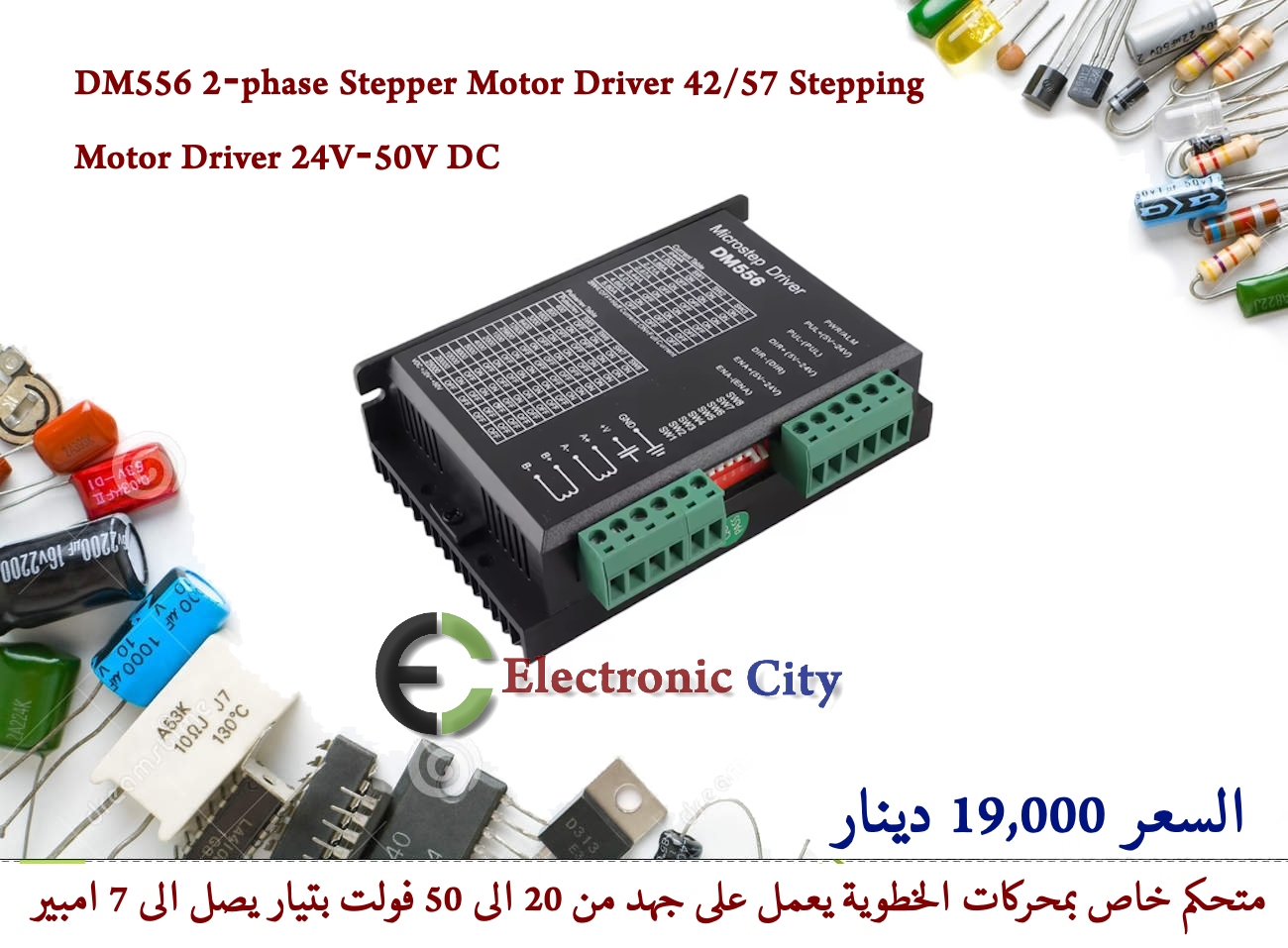

DM556 2‑phase Stepper Motor Driver 42-57 Stepping Motor Driver 24V‑50V DC 5328896

19,000د.ع

المنتج مؤمن خلال التوصيل

متبقٍ 5 فقط

المواصفات

DM556 2‑phase Stepper Motor Driver 42-57 Stepping Motor Driver 24V‑50V DC

هو مشغل رقمي احترافي للمحركات الخطوية ثنائية الطور (2-Phase Stepper Motor Driver)، يعتمد على معالج إشارات رقمي (32-bit DSP) متطور. تم تصميمه خصيصاً لتشغيل محركات NEMA 17 (مقاس 42 ملم) ومحركات NEMA 23 (مقاس 57 ملم) بكفاءة عالية، حيث يقلل من الضوضاء، الاهتزازات، والحرارة أثناء التشغيل.

🛠️ المواصفات التقنية الأساسية

جهد الدخل: من 24 فولت إلى 50 فولت تيار مستمر (DC) (يُفضل استخدام 36-48 فولت للحصول على أفضل عزم وسرعة).
تيار الخرج: قابل للتعديل من 1.4 أمبير إلى 5.6 أمبير (Current Peak).
تقسيم الخطوات (Microsteps): يدعم من 400 إلى 25,600 خطوة في الدورة الواحدة (لتحقيق حركة فائقة النعومة).
جهد إشارات التحكم: متوافق مع إشارات 5 فولت (إذا كان نظام التحكم لديك يعمل بجهد 12 فولت أو 24 فولت، يجب إضافة مقاومة كهربائية لحماية المدخلات).
تردد النبضات: يدعم ترددات تصل إلى 200 كيلو هرتز.

🎛️ دليل ضبط مفاتيح الـ DIP Switches

يحتوي المشغل على 8 مفاتيح صغيرة لتخصيص الأداء الكهربائي والميكانيكي:

المفاتيح (SW1, SW2, SW3): لتحديد قيمة التيار المستمر المتدفق للمحرك بناءً على مواصفات محركك.
المفتاح (SW4): لتحديد تيار السكون (عند توقف المحرك عن الحركة):
- الوضعية ON (نصف التيار): تقلل حرارة المحرك بنسبة 50% أثناء التوقف لحمايته.
- الوضعية OFF (التيار الكامل): تحافظ على أقصى عزم تثبيت للمحرك وهو واقف.
المفاتيح (SW5, SW6, SW7, SW8): لتحديد عدد التقسيمات (Microsteps)، وكلما زاد الرقم زادت دقة الحركة وقل الاهتزاز.

🔌 طريقة التوصيل والأسلاك (Wiring)

1. إشارات التحكم (Control Signals)

+PUL / -PUL (النبضات): للتحكم في سرعة وحركة المحرك (Pulse).
+DIR / -DIR (الاتجاه): للتحكم في اتجاه الدوران (يمنة أو يسرة).
+ENA / -ENA (التفعيل): اختياري، يُستخدم لقفل المحرك أو تركه حراً للحركة اليدوية.

2. التغذية والمحرك (Power & Motor)

+A / -A: يتصل بالملف الأول (Phase A) للمحرك الخطوي.
+B / -B: يتصل بالملف الثاني (Phase B) للمحرك الخطوي.
VCC: الطرف الموجب لمزود الطاقة (+24V إلى +50V).
GND: الطرف السالم (الأرضي) لمزود الطاقة.

⚠️ أنظمة الحماية الداخلية

حماية من الجهد الزائد: يفصل التشغيل تلقائياً إذا تجاوز الجهد 52 فولت لحماية الدوائر.
حماية من التيار الزائد: يحمي الجهاز من التماس الأسلاك بين ملفات المحرك أو التوصيل الخاطئ بالأرضي.
المطابقة التلقائية: عند تشغيل الطاقة، يقوم بمعايرة المعاملات ذاتياً ليتناسب مع المحرك المتصل لضمان أفضل عزم دوران.
