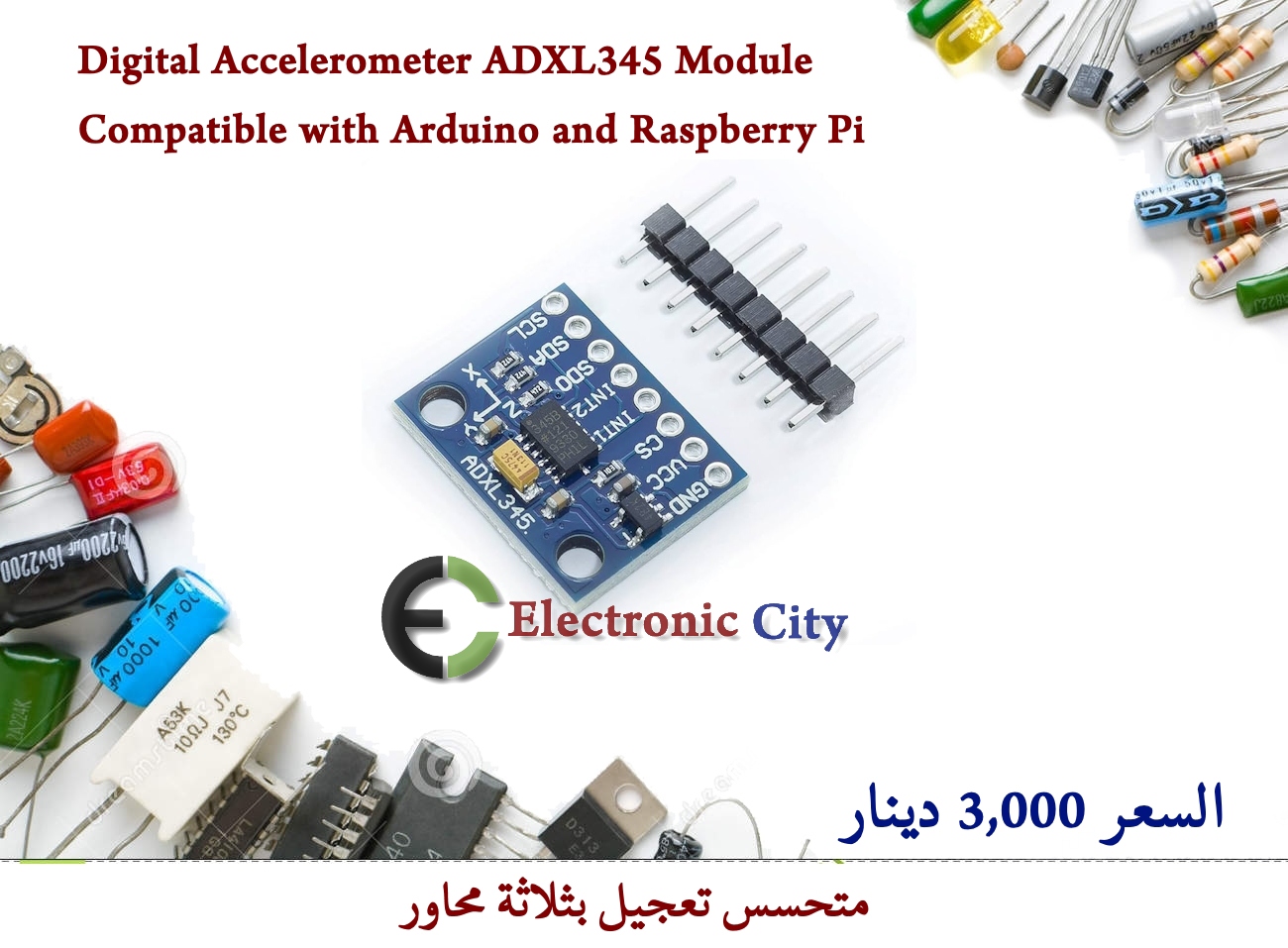

Digital Accelerometer ADXL345 Module Compatible with Arduino and Raspberry Pi #Q5 55889
3,000د.ع
المنتج مؤمن خلال التوصيل
المواصفات
Digital Accelerometer ADXL345 Module Compatible with Arduino and Raspberry Pi
جهاز ADXL345 هو مستشعر تسارع رقمي ذكي ثلاثي المحاور (3-Axis Digital Accelerometer) يتميز باستهلاك منخفض جداً للطاقة ودقة عالية تصل إلى 13 بت. يُستخدم هذا الحساس لقياس التسارع الديناميكي الناتج عن الحركة أو الصدمات، وكذلك التسارع الاستاتيكي مثل قوة الجاذبية الأرضية، مما يجعله مثالياً لتحديد زوايا الميل (Tilt Sensing) في مشاريع الروبوتات والطائرات بدون طيار (Drones). [1, 2, 3, 4, 5]
المواصفات الفنية المتقدمة
- نطاقات القياس القابلة للتعديل: تتيح لك الشريحة برمجة نطاق الحساسية ليناسب مشروعك بين ±2g، أو ±4g، أو ±8g، أو ±16g.
- بروتوكولات الاتصال المدعومة: يدعم الواجهات الرقمية الأكثر شيوعاً I2C و SPI (بأنظمتها ذات الـ 3 أسلاك أو 4 أسلاك).
- جهد التشغيل: يعمل الموديول بمرونة بفضل منظم الجهد المدمج في معظم اللوحات، حيث يدعم تيار إدخال من 3.3 فولت إلى 5.0 فولت، مما يجعله متوافقاً تماماً وبشكل مباشر مع لوحات الآردوينو والراسبيري باي دون الحاجة لمحول مستويات جهد (Logic Level Shifter).
- المميزات الذكية المدمجة: يحتوي على مستشعرات داخلية قادرة على رصد "السقوط الحر" (Free-Fall Detection)، ونبضات النقر المفرد والمزدوج (Single/Double Tap)، وتنبيهات الحركة أو السكون الفورية.
مخطط التوصيل الأساسي (Pinout Connection)
1. التوصيل مع آردوينو (Arduino Uno - بروتوكول I2C)
- GND ➡️ يُربط بـ GND في الآردوينو.
- VCC ➡️ يُربط بـ 5V أو 3.3V في الآردوينو.
- SDA ➡️ يُربط بـ A4 (أو منفذ SDA المخصص).
- SCL ➡️ يُربط بـ A5 (أو منفذ SCL المخصص).
- CS ➡️ يُربط بـ 3.3V (لإجبار الحساس على تفعيل وضع الـ I2C).
2. التوصيل مع راسبيري باي (Raspberry Pi - بروتوكول I2C)
- GND ➡️ يُربط بـ Pin 6 (Ground).
- VCC ➡️ يُربط بـ Pin 1 (3.3V Power).
- SDA ➡️ يُربط بـ Pin 3 (SDA).
- SCL ➡️ يُربط بـ Pin 5 (SCL).
