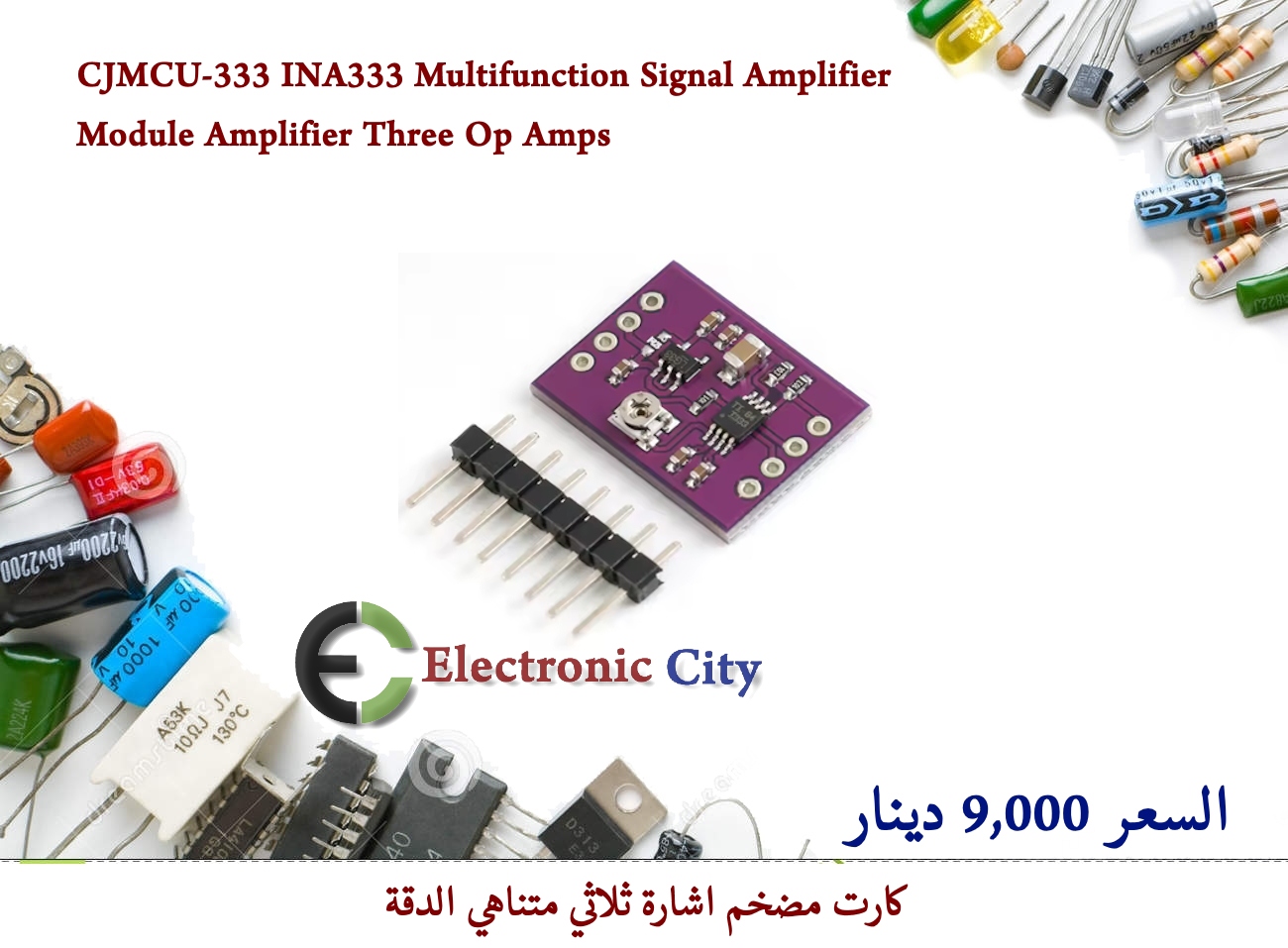

CJMCU-333 INA333 Multifunction Signal Amplifier Module Amplifier Three Op Amps

9,000د.ع

المنتج مؤمن خلال التوصيل

متبقٍ 10 فقط

المواصفات

لموديول عبارة عن مضخم أدوات ذو ثلاثة مضخمات عمليات داخلية (Three Op Amps Instrumentation Amplifier)، ويتميز باستهلاك طاقة منخفض للغاية ودقة متناهية، مما يجعله الخيار الأول لتضخيم الإشارات الضعيفة جداً الناتجة عن المستشعرات الطبية والحيوية ومستشعرات الوزن.

📌 المواصفات الفنية للرقاقة INA333

جهد التشغيل: نطاق عريض من 1.8V إلى 5.5V، متوافق مع كافة متحكمات 3.3V و 5V (مثل Arduino و ESP32).
دقة عالية الجودة: جهد الإزاحة (Offset Voltage) منخفض جداً ويبلغ 25µV كحد أقصى، مما يمنع تشوه الإشارات الصغيرة.
انحراف حراري شبه منعدم: (Offset Drift) يبلغ 0.1µV/°C فقط، مما يضمن استقرار القراءات مع تغير الفصول.
استهلاك طاقة ضئيل: يسحب تياراً قدره 50µA فقط أثناء التشغيل، وهو مثالي للأجهزة المحمولة التي تعمل بالبطاريات.
معدل رفض النمط المشترك (CMRR): يصل إلى 100dB، مما يعزل التشويش والضوضاء الخارجية (Noise) تماماً عن الإشارة المطلوبة. [1, 2, 3, 4, 5]

🎛️ ميزات الموديول ومبدأ العمل

مضخم أدوات ثلاثي (3-Op Amp): هذا التصميم الهندسي يوفر ممانعة دخل عالية جداً (High Input Impedance)، مما يعني أن الموديول لن يجهد المستشعر أو يسحب منه تياراً يؤثر على دقة قياساته. [1]
التحكم بنسبة التضخيم (Gain): يتم تحديد نسبة التضخيم بالكامل عبر مقاومة خارجية واحدة فقط يتم توصيلها بين طرفي المقاومة (Gain Pins).
- المعادلة حسابياً: \(G = 1 + \frac{100k\Omega}{R_G}\)
- يمكنك تضخيم الإشارة من مرتين (G=2) إلى 1000 مرة (G=1000) حسب اختيارك لقيمة المقاومة.

🔌 توصيف دبابيس الموديول (Pinout)

+V / VCC: الطرف الموجب لمصدر الطاقة (1.8V إلى 5.5V).
-V / GND: الطرف السالب / الأرضي.
+IN: مدخل الإشارة الموجب (المتفاوض).
-IN: مدخل الإشارة السالب (المتفاوض).
OUT: مخرج الإشارة التماثلية المضمَّنة والمكبرة (يتم ربطه بمنفذ ADC في المتحكم).
REF: دبوس المرجع (Reference)، يحدد الجهد المرجعي لإشارة المخرج (غالباً يتم توصيله بالأرضي GND أو نصف قيمة VCC لتوسيع نطاق الإشارة).
RG / R_G: نقاط تلحيم المقاومة الخارجية التي تحدد نسبة التضخيم.

💡 أبرز التطبيقات والاستخدامات

المستشعرات الطبية الحيوية: تضخيم إشارات تخطيط القلب (ECG)، تخطيط الدماغ (EEG)، وتخطيط العضلات (EMG).
موازين القياس الدقيقة: تضخيم إشارات خلايا التحميل (Load Cells) وجسور مقاومة السلالة (Strain Gauges).
مستشعرات الحرارة الحساسة: تضخيم الإشارات الضعيفة الناتجة عن المزدوجات الحرارية (Thermocouples).
أنظمة جمع البيانات (Data Acquisition): تحضير الإشارات التماثلية الدقيقة قبل إدخالها إلى المحولات الرقمية العالية الدقة.
