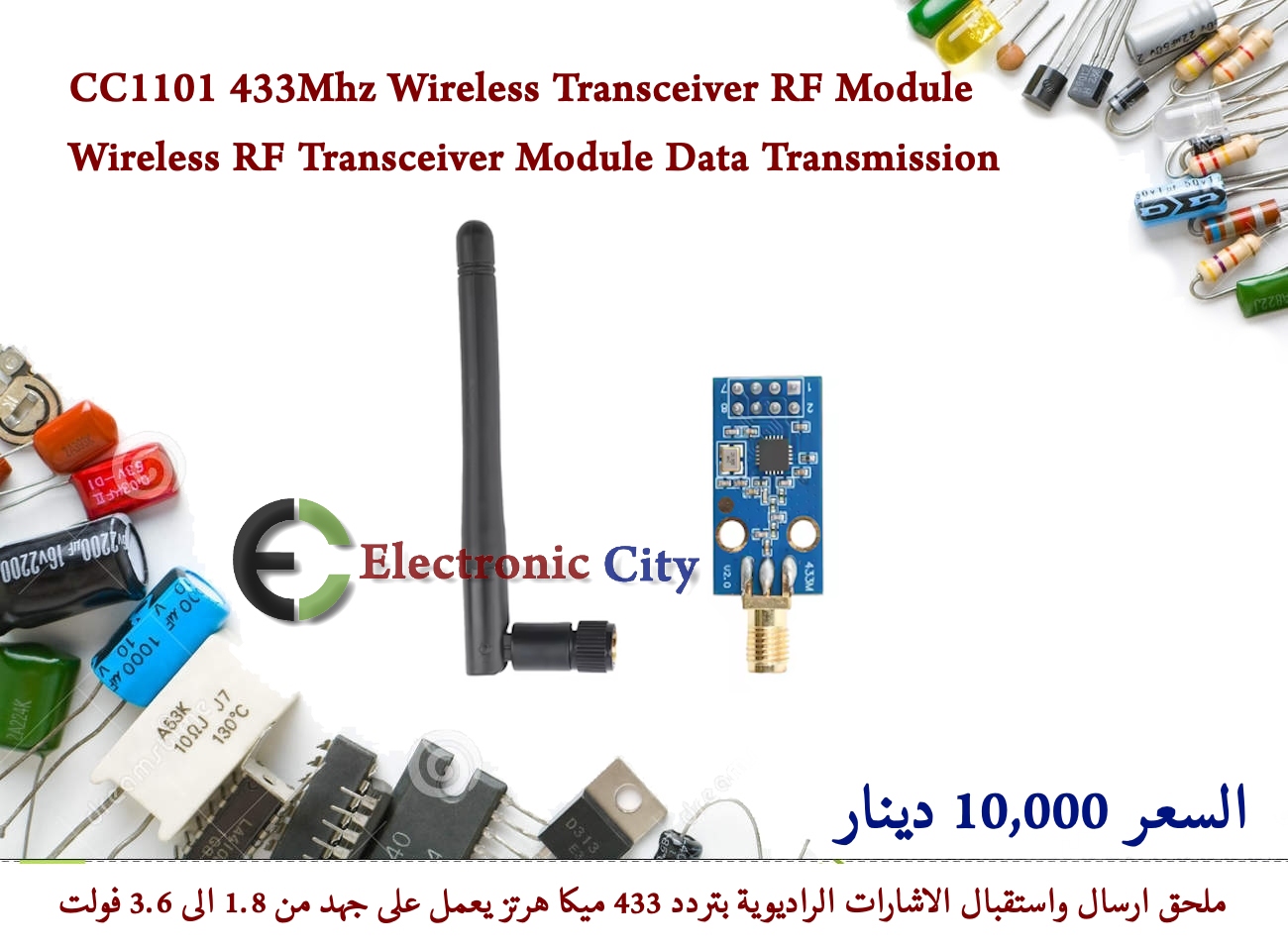

CC1101 433Mhz Wireless Transceiver RF Module Wireless RF Transceiver Module Data Transmission #S11 012803

10,000د.ع

المنتج مؤمن خلال التوصيل

متبقٍ 7 فقط

المواصفات

CC1101 433Mhz Wireless Transceiver RF Module Wireless RF Transceiver Module Data Transmission

وحدة Texas Instruments CC1101 433MHz Wireless Transceiver هي رقاقة إرسال واستقبال لاسلكية شهيرة جداً، منخفضة التكلفة واستهلاك الطاقة. تعمل في الترددات الأقل من 1 جيجاهرتز (Sub-1GHz). تتميز هذه الترددات بموجات طويلة تمنحها قدرة فائقة على اختراق الجدران، وتخطي العقبات، وتوفير مدى اتصالي أطول مقارنة بترددات Wi-Fi أو Bluetooth التقليدية (2.4GHz).

⚙️ المواصفات الفنية الأساسية

جهد التشغيل: من 1.9 إلى 3.6 فولت تيار مستمر (⚠️ تحذير: لا تتعدى 3.6 فولت لأنها ستحرق الوحدة نهائياً؛ ويفضل دائماً استخدام 3.3 فولت).
نطاق التردد: مضبوطة افتراضياً على 433MHz (تحديداً 433.92MHz)، ولكن يمكن برمجهتها برمجياً لتغطي نطاقات ISM الأخرى: (300-348MHz) و (387-464MHz) و (779-928MHz).
معدل نقل البيانات: قابل للتعديل من 0.6 كيلوبت في الثانية وحتى 500 كيلوبت في الثانية. (السرعات المنخفضة تمنح مدى أطول بكثير ومقاومة أعلى للتشويش).
طاقة الإرسال: قابلة للبرمجة وتصل حتى +10 dBm (10 ميجاوات).
حساسية الاستقبال: عالية جداً تصل إلى ما بين 110- إلى 117- ديسيبل مللي واط (dBm) عند السرعات المنخفضة.
استهلاك التيار: أقل من 30 مللي أمبير أثناء الإرسال بأقصى طاقة، وحوالي 15 مللي أمبير في وضع الاستقبال، واستهلاك فائق الانخفاض في وضع النوم يتراوح بين 0.5 إلى 2 ميكرو أمبير.
مسافة الاتصال الفعالة: تتراوح بين 300 إلى 500 متر في الأماكن المفتوحة (خط نظر مباشر)، وتعتمد على جودة الهوائي ومعدل نقل البيانات المختار.

🛠️ الميزات العتادية والبروتوكولات

واجهة SPI: تستخدم واجهة SPI القياسية بـ 4 أسلاك للتواصل اللاسلكي السلس مع المتحكمات مثل أردوينو (Arduino)، ESP32، STM32، أو Raspberry Pi Pico.
أنماط تعديل الإشارة المتنوعة: تدعم برمجياً تقنيات تعديل مختلفة تشمل: 2-FSK, 4-FSK, GFSK, ASK, OOK, و MSK.
مخزن مؤقت مدمج (FIFO): تحتوي على ذاكرة ذااتية 64 بايت مستقلة لكل من الاستقبال (RX) والإرسال (TX) لتنظيم البيانات وتقليل العبء على المعالج.
معالجة حزم البيانات عتادياً: توليد تلقائي للمقدمة (Preamble)، واكتشاف كلمة المزامنة (Sync Word)، وفحص الأخطاء CRC، وتصفية العناوين للشبكات متعددة النقاط.
أدوات التشخيص: تحتوي على مؤشر قوة الإشارة المستقبلة (RSSI) ومؤشر جودة الاتصال (LQI) لمراقبة حالة البيئة اللاسلكية.
الاستيقاظ عبر الراديو (WOR): ميزة تتيح للرقاقة البقاء في وضع النوم العميق والاستيقاظ تلقائياً فقط عند استقبال حزمة بيانات لاسلكية، مما يوفر طاقة البطاريات بشكل هائل.

📌 ترتيب أطراف التوصيل (Pinout)

تأتي معظم لوحات CC1101 بـ 8 أو 10 أطراف، وأهمها:

VCC: مدخل الطاقة (يوصل بـ 3.3 فولت حصراً).
GND: الخط الأرضي.
CSN / SS: اختيار الرقاقة لـ SPI (نشط عند الجهد المنخفض).
SCK: نبضات الساعة لـ SPI.
MOSI: مدخل البيانات للرقاقة (Master Out Slave In).
MISO: مخرج البيانات من الرقاقة (Master In Slave Out).
GDO0 / GD0: طرف رقمي عام (يُستخدم غالباً لإرسال إشارة مقاطعة Interrupt للمتحكم عند استقبال حزمة بيانات).
GDO2 / GD2: طرف رقمي عام إضافي.

🌐 أبرز الاستخدامات

المنزل الذكي والأتمتة: أنظمة الحماية اللاسلكية، التحكم في الإضاءة، والستائر الآلية.
إنترنت الأشياء الصناعي (IIoT): أنظمة القياس عن بُعد، القراءة التلقائية للعدادات (AMR)، وجمع بيانات الحساسات.
اختبار الحماية اللاسلكية (RF Hacking): تُستخدم كقطع خارجية لأدوات اختبار الاختراق الشهيرة مثل Flipper Zero، أو مع أنظمة ESP32 لالتقاط وتحليل إشارات الراديو (Sniffing).
أجهزة التحكم عن بُعد: مفاتيح السيارات، أجهزة فتح أبواب الكراجات، والتحكم في الأجهزة المنزلية.
