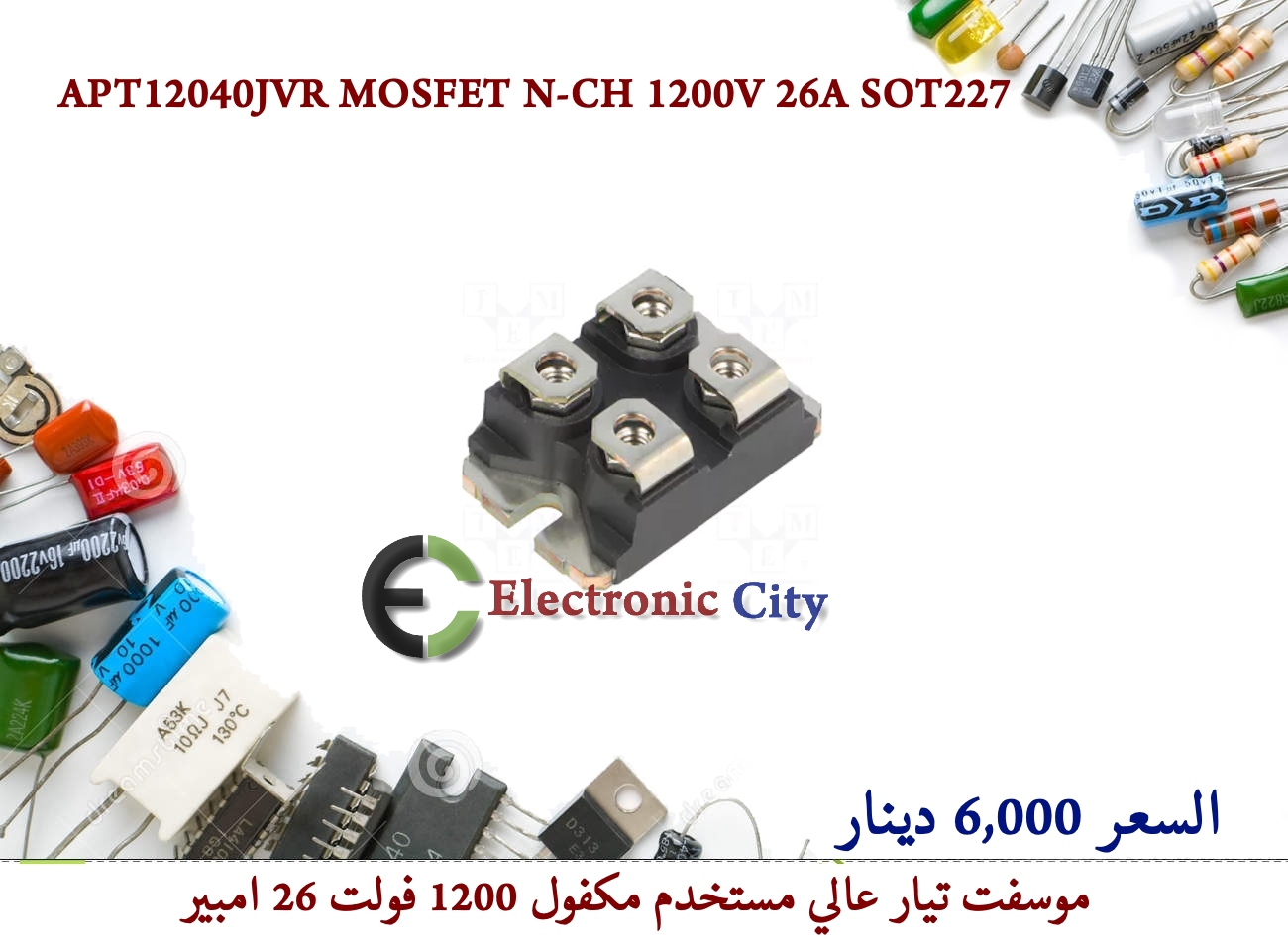

APT12040JVR MOSFET N-CH 1200V 26A SOT227

APT12040JVR هو ترانزستور قدرة من نوع N-Channel Power MOSFET جهد عالي وتيار عالي، من إنتاج شركة Microchip Technology. يعتمد هذا الموسفت على تقنية متطورة تسمى "Power MOS V®" لتقليل الفاقد وضمان كفاءة تبديل (Switching) عالية جداً في التطبيقات الصناعية الثقيلة.

 المواصفات الكهربائية الأساسية

* جهد المصب-المصدر (VDSS): 1200 فولت.

* التيار المستمر للمصب (ID): 26 أمبير (عند درجة حرارة هيكل 25 مئوية).

* مقاومة التشغيل الداخلية (RDS(on)): 0.40 أوم (400 ميلي أوم) كقيمة نموذجية.

* أقصى تبديد للطاقة (PD): 700 واط.

* جهد البوابة-المصدر (VGS): ± 30 فولت كحد أقصى.

* حرارة التشغيل (TJ): من 55- تحت الصفر إلى 150 درجة مئوية.

 التصميم والكبسولة (Packaging)

* نوع الكبسولة: SOT-227 (المعروفة أيضاً باسم ISOTOP®).

* طريقة التثبيت: تثبيت على الهيكل (Chassis / Screw Mount) بواسطة براغي، وتتميز بقاعدة معزولة تتيح ربطها مباشرة بالمبرد الحراري (Heatsink) دون الحاجة لعوازل إضافية.

* أطراف التوصيل: مصممة كأطراف ربط لولبية متينة لتحمل تيارات النبض العالية ومنع مخاطر ذوبان اللحام.

أبرز الاستخدامات

* محولات الطاقة وعواكس المقوم (Inverters/Converters).

* دوائر تصحيح عامل القدرة (PFC) في الشبكات الكهربائية.

* إمدادات الطاقة ذات النمط التبديلي الصناعية (SMPS).

* أنظمة التحكم في المحركات الكهربائية وأجهزة التردد العالي.
