ADC DAC Conversion PCF8591 Module #N11 011416

Name: ADC DAC Conversion PCF8591 Module #N11 011416
SKU: #N11 011416
Price: 4000 IQD
Availability: InStock

4,000د.ع

المنتج مؤمن خلال التوصيل

المواصفات

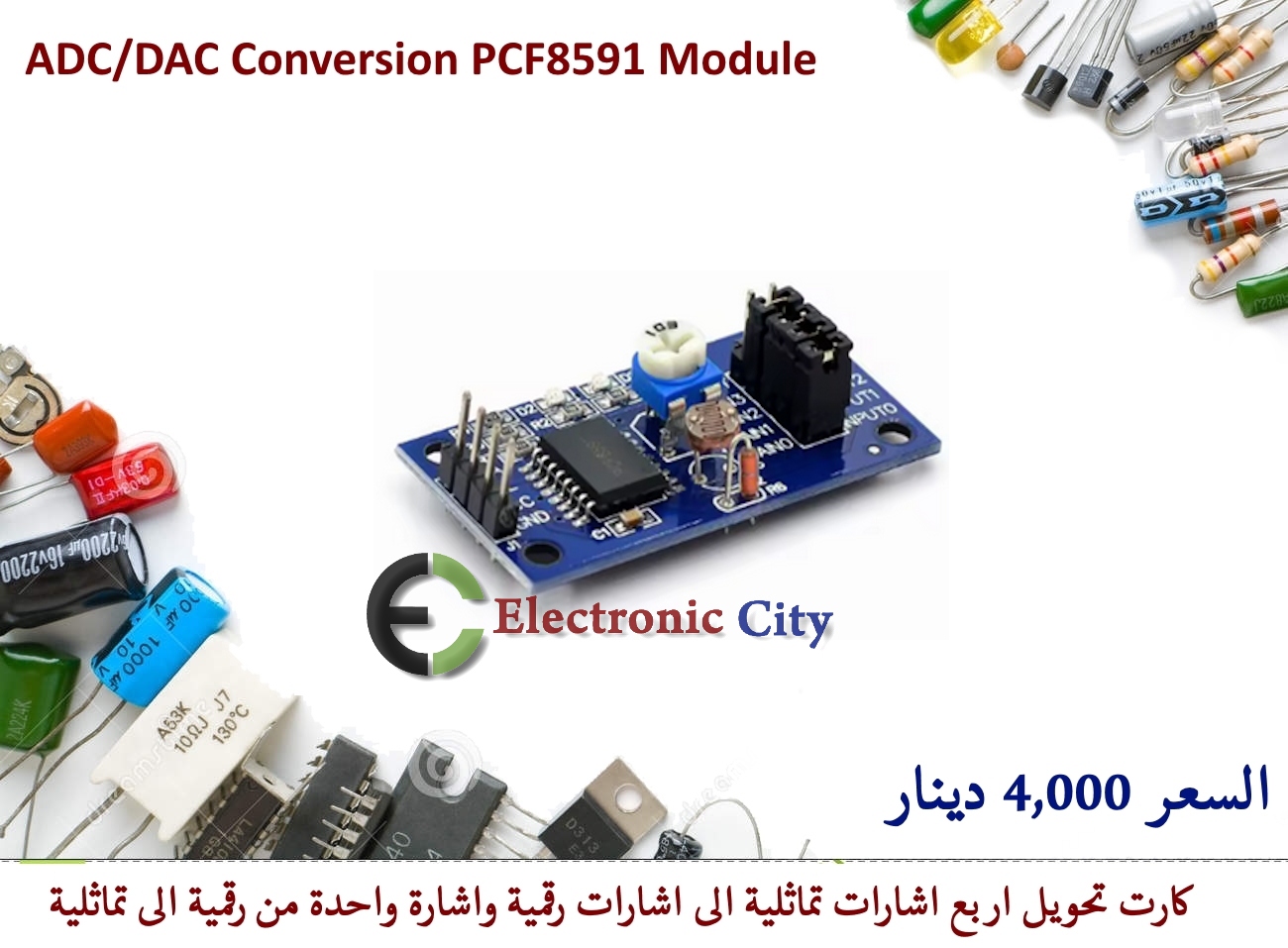

ADC DAC Conversion PCF8591 Module

وحدة PCF8591 هي لوحة إلكترونية متكاملة تجمع بين محولين: مكافئ رقمي إلى تماثلي (DAC) ومحول تماثلي إلى رقمي (ADC) في شريحة واحدة. تعمل هذه اللوحة عبر بروتوكول I2C، مما يتيح لك قراءة الحساسات التماثلية (مثل مستشعرات الضوء والحرارة) أو إخراج إشارات جهد متغيرة باستخدام سلكين فقط مع الميكروكنترولر.

📊 المواصفات الفنية الرئيسية

جهد التشغيل: من 2.5 فولت إلى 6 فولت تيار مستمر.
دقة التحويل (Resolution): 8 بت (تعطي قيم رقمية تتراوح بين 0 و 255).
قنوات الإدخال (ADC): 4 قنوات تماثلية مستقلة (AIN0, AIN1, AIN2, AIN3).
قنوات الإخراج (DAC): قناة تماثلية واحدة (AOUT).
المكونات المدمجة باللوحة:
- مقاومة ضوئية (LDR) لقياس شدة الإضاءة.
- ثرمستور (Thermistor) لقياس درجة الحرارة.
- مقاومة متغيره (Potentiometer) لضبط قيم الجهد يدوياً.
- يمكن تفعيل أو فصل هذه المكونات المدمجة عبر جمبر (Jumper) موجود على اللوحة.

📌 توصيف دبابيس اللوحة (Pinout)

VCC: الطرف الموجب لمصدر الطاقة (3.3V أو 5V).
GND: الخط الأرضي المشترك (0V).
SDA: خط نقل البيانات لبروتوكول I2C.
SCL: خط تزامُن الساعة لبروتوكول I2C.
AIN0 - AIN3: مداخل الإشارات التماثلية الخارجية.
AOUT: مخرج الإشارة التماثلية (الجهد المتغير من الـ DAC).

⚙️ العنوان الافتراضي وعناوين I2C

العنوان الافتراضي للشريحة: هو 0x48 في معظم المكتبات البرمجية.
تعديل العنوان: تحتوي اللوحة على دبابيس لتغيير العنوان (A0, A1, A2) مما يتيح توصيل حتى 8 وحدات من نفس المستشعر على نفس خطوط الـ I2C.

4,000د.ع
