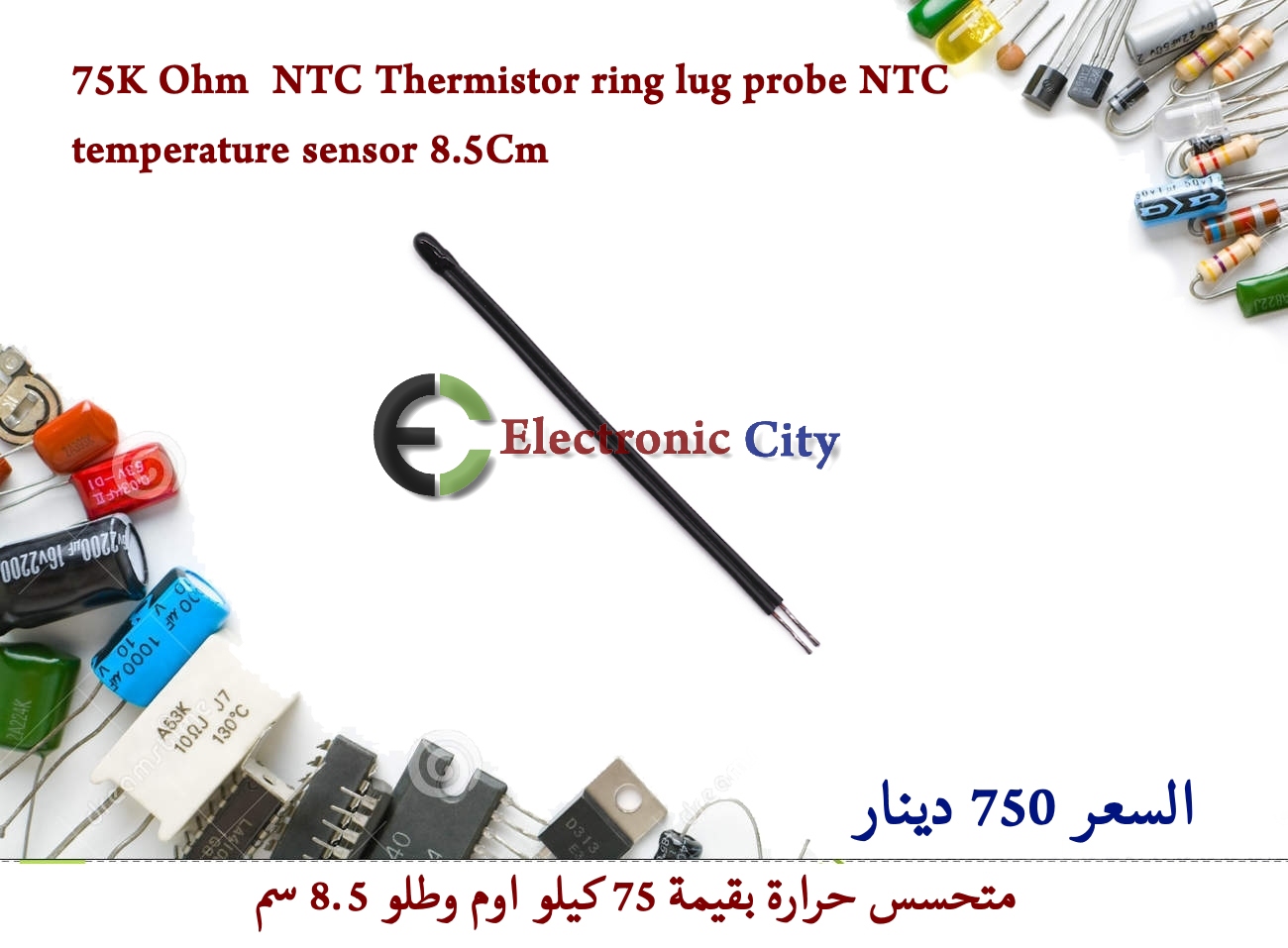

75K Ohm NTC Thermistor ring lug probe NTC temperature sensor 8.5Cm 7539851

750د.ع

المنتج مؤمن خلال التوصيل

المواصفات

75K Ohm NTC Thermistor ring lug probe NTC temperature sensor 8.5Cm

حساس الحرارة NTC بمقاومة 75 كيلو أوم ذو الطرف الحلقي (Ring Lug Probe) وطول سلك 8.5 سم، هو مستشعر حراري متخصص مصمم لقياس حرارة الأسطح بدقة عالية. يحتوي الطرف المعدني الحلقي (العروة) على مقاومة ذات معامل حراري سالبي (NTC)، حيث تنخفض قيمتها المقاومة كلما ارتفعت درجة الحرارة.

بفضل هذا التصميم الحلقي، يمكن تثبيت الحساس مباشرة باستخدام برغي أو مسمار على الأسطح المعدنية المستوية، مما يضمن توصيلاً حرارياً ممتازاً استثنائياً واستجابة سريعة جداً لتغيرات الحرارة مقارنة بالمجسات العادية.

المواصفات الفنية

قيمة المقاومة الأساسية: 75 كيلو أوم (75,000 Ω) عند درجة الحرارة القياسية المرجعية 25 مئوية.
نوع الحساس: NTC (تتناسب المقاومة عكسياً مع الحرارة).
شكل المجس: طرف حلقي (Ring Lug) يسهل تثبيته بالبراغي (غالباً مقاسات M3 أو M4 أو M5).
طول السلك: 8.5 سم، وعادة ما يكون مغطى بعازل مقاوم للحرارة العالية مثل التيفلون (PTFE).
ثابت بيتا (B-Constant): يتراوح غالباً بين 3950K و 4100K حسب المصنع (وهو رقم مهم جداً لإجراء الحسابات البرمجية الدقيقة).
نطاق قياس الحرارة: يغطي عموماً من -40 إلى +125 درجة مئوية (وقد يصل لـ +150 مئوية حسب جودة العزل).

أبرز الاستخدامات والتحكم

إدارة حرارة البطاريات: يُثبت على خلايا بطاريات الليثيوم أو السيارات الكهربائية لمراقبة أي ارتفاع مفاجئ في الحرارة.
إلكترونيات القدرة: يتم ربطه بمشتتات الحرارة (Heat Sinks) الخاصة بالترانزستورات، أو عواكس الطاقة الشمسية (Inverters)، أو محولات الطاقة.
المحركات والسيارات: يُثبت مباشرة على هيكل المحرك أو الأجزاء الميكانيكية المعرضة للاحتكاك.

كيفية تشغيله مع المتحكمات (مثل Arduino أو ESP32)

بما أن المتحكمات الدقيقة لا تقرأ "المقاومة" بشكل مباشر، بل تقرأ "الجهد الكهربائي"، يتم توصيل الحساس كالتالي:

دائرة مجزئ الجهد (Voltage Divider): يتم توصيل حساس الـ 75K على التوالي مع مقاومة ثابتة (يُفضل أن تكون بقيمة 75 كيلو أوم أيضاً للحصول على أعلى دقة وقراءة متزنة).
منفذ القراءة: يتم توصيل نقطة الالتقاء بين الحساس والمقاومة الثابتة بمنفذ القراءة التناظرية (Analog Pin / ADC) في المتحكم.
المعادلة البرمجية: يُستخدم كود يعتمد على معادلة شتاينهارت-هارت (Steinhart-Hart) لتحويل قيمة الجهد التناظري إلى درجات مئوية (Celsius) دقيقة.

750د.ع
