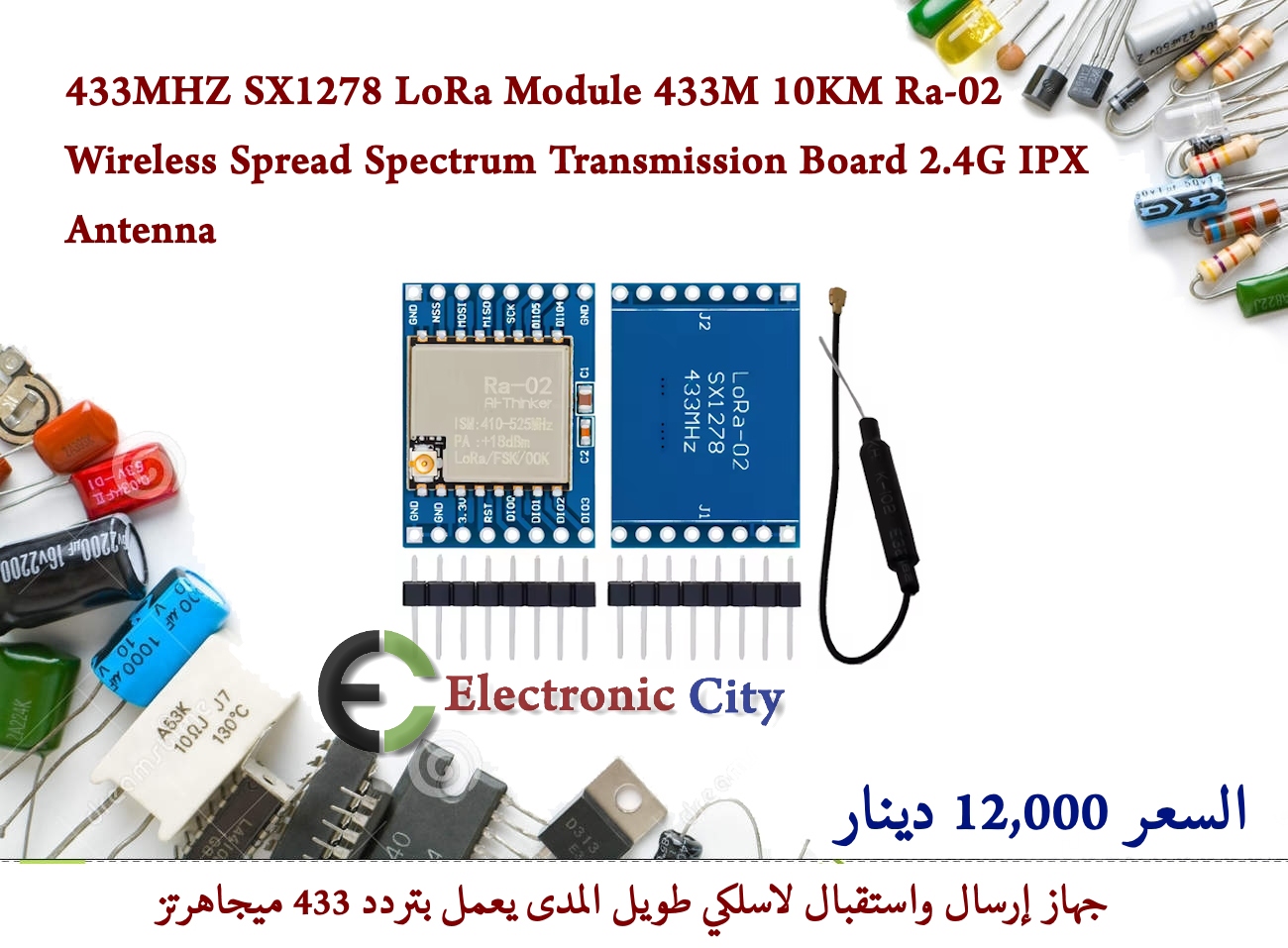

433MHZ SX1278 LoRa Module 433M 10KM Ra-02 Wireless Spread Spectrum Transmission Board 2.4G IPX Antenna #Q5 55888
12,000د.ع
المنتج مؤمن خلال التوصيل
المواصفات
433MHZ SX1278 LoRa Module 433M 10KM Ra-02 Wireless Spread Spectrum Transmission Board 2.4G IPX Antenna
جهاز Ra-02 LoRa Module (القائم على شريحة SX1278 من شركة Semtech والمطور بواسطة Ai-Thinker) هو وحدة إرسال واستقبال لاسلكية متطورة للغاية. تعتمد على تقنية طيف الانتشار (Spread Spectrum) لتوفير اتصالات بعيدة المدى تصل إلى 10 كيلومترات في المناطق المفتوحة، مع استهلاك منخفض جداً للطاقة ومقاومة عالية للتشويش والتدخل اللاسلكي.
المواصفات الفنية الدقيقة
- تردد التشغيل الأساسي: 433 ميجاهرتز (النطاق البرمجي القابل للتعديل يمتد من 410 إلى 525 ميجاهرتز).
- واجهة الاتصال (Interface): تسلسلية من نوع SPI بنظام نصف ازدواجي (Half-Duplex).
- جهد التشغيل: من 2.5 إلى 3.7 فولت (الجهد النموذجي والآمن هو 3.3 فولت). تنبيه: ربطه بـ 5 فولت مباشرة يتلف الشريحة.
- حساسية الاستقبال (Sensitivity): فائقة الدقة تصل إلى 148- ديسيبل مللي واط (dBm-).
- قوة الإرسال الكهربائية: تصل إلى 20+ dBm (حوالي 100 مللي واط) كحد أقصى ثابت.
- نوع موصل الهوائي: منفذ IPX (U.FL) مدمج لربط الهوائيات الخارجية. [1, 2, 3, 4, 5]
تنبيه هام جداً بشأن الهوائي والتردد (Antenna)
يحتوي الوصف التجاري الشائع للقطعة أحياناً على دمج مربك لمصطلح "2.4G IPX Antenna". يرجى الانتباه بشدة:
- شريحة SX1278 تعمل بدقة على تردد 433 ميجاهرتز فقط.
- لا يجوز استخدام هوائي مخصص لترددات الواي فاي أو البلوتوث (2.4 جيجاهرتز) مع هذا الموديل؛ لأن ذلك سيتسبب في ضعف الإرسال الشديد وقد يؤدي إلى احتراق واجهة الترددات اللاسلكية (RF stage) داخل الشريحة بسبب ارتداد الإشارات (VSWR).
- يجب دائماً استخدام هوائي مصمم ومصقول خصيصاً لتردد 433MHz عبر سلك تحويل ينتهي بموصل IPX الصغير.
توزيع الدبابيس وتوصيلها (Pinout Overview)
تحتوي اللوحة عادة على الأطراف التالية التي تُربط مع الميكروكنترولر (مثل Arduino أو ESP32):
- GND & 3.3V: التغذية الكهربائية الأساسية (الحذر من الـ 5 فولت).
- MISO / MOSI / NSS (CS) / SCK: دبابيس بروتوكول الـ SPI الإلزامية لنقل البيانات.
- RESET: لإعادة تشغيل الشريحة برمجياً.
- DIO0: دبوس المقاطعة الرقمي (Interrupt)؛ وهو ضروري جداً لإعلام الميكروكنترولر فور نجاح عملية استقبال أو إرسال الحزم البرمجية (Packet)
