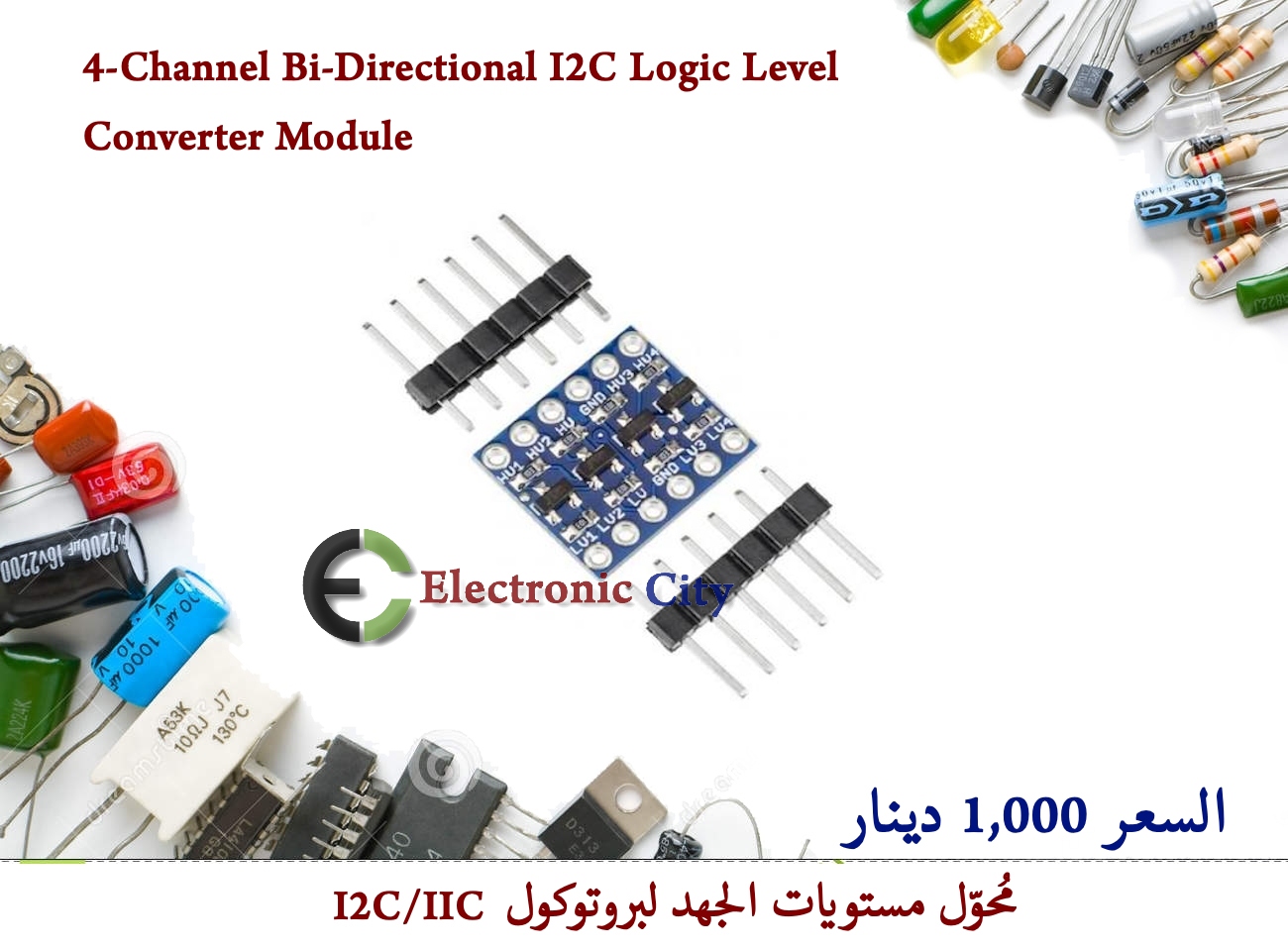

4-Channel Bi-Directional I2C Logic Level Converter Module 012815

1,000د.ع

المنتج مؤمن خلال التوصيل

المواصفات

4-Channel Bi-Directional I2C Logic Level Converter Module

مُحوّل مستويات الجهد (Logic Level Converter) لبروتوكول I2C/IIC هو لوحة إلكترونية صغيرة تُستخدم للربط الآمن بين الأجهزة التي تعمل بجهود كهربائية مختلفة، مثل 5 فولت و 3.3 فولت.

كيف يعمل؟

تحويل ثنائي الاتجاه: يرفع الجهد المنخفض (3.3V) إلى جهد أعلى (5V) ويخفض الجهد العالي إلى منخفض على نفس خط البيانات.
تقنية MOSFET: تعتمد اللوحات القياسية (ذات 4 قنوات) على ترانزستورات MOSFET لكل قناة، وهي مثالية لخطوط I2C (خط البيانات SDA وخط الساعة SCL).
فصل الجهود: تنقسم اللوحة إلى جانب الجهد المنخفض (LV) وجانب الجهد العالي (HV).

التوصيل الأساسي

وصل مصدر الجهد المنخفض (مثل 3.3V من Raspberry Pi أو ESP32) بالمنفذ LV.
وصل مصدر الجهد العالي (مثل 5V من أردوينو) بالمنفذ HV.
وصل الأرضي المشترك للنظام بالمنفذ GND.
وصل خطوط البيانات ذات الجهد المنخفض بالمنفذين LV1 / LV2، والخطوط المقابلة ذات الجهد العالي بالمنفذين HV1 / HV2.
